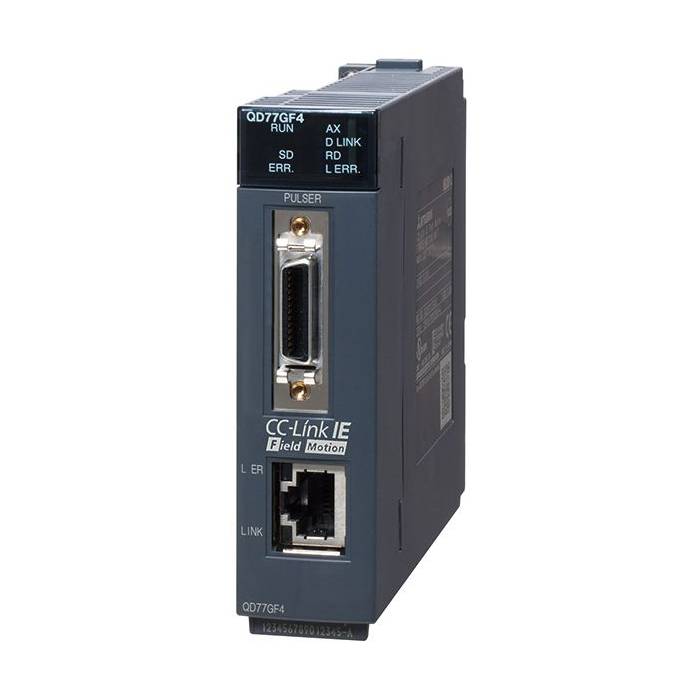

Module Motion controller simple QD77GF Melsec Q 4, 8 et 16 axes CC-Link IE Field Network

Ref : QD77GF

Motion Simple PLC Melsec Q série QD77GF Mitsubishi avec 4 axes, 8 axes ou 16 axes. x4 entrées et x1 port Ethernet. Interface CC-Link IE Field Network 1000 Mbps pour liaison avec servo-amplificateur MR-J4. Jusqu'à 4 axes d'interpolation linéaire et 2 axes d'interpolation circulaire...


Module Motion controller simple QD77GF Melsec Q 4, 8 et 16 axes CC-Link IE Field Network

Quantité

Ce produit est actuellement en rupture de stock. Il sera réapprovisionné prochainement.

Présentation

-

Présentation Module Motion controller simple QD77GF Melsec Q 4, 8 et 16 axes CC-Link IE Field Network

Nous avons le plaisir de vous présenter le module Motion Simple QD77GF de notre partenaire Mitsubishi. La série MELSEC System Q comprend des modules Simple Motion en plus des modules de positionnement standard. Diverses fonctions de commande auparavant possibles uniquement avec des contrôleurs de mouvement (régulation de vitesse, régulation du couple, commande synchronisée et commande came...) sont réalisables avec de simples réglages des paramètres et via l’automate programmable.

La série Simple Motion QD77GF est déclinée en trois modèles : QD77GF16 avec 16 axes pilotés, QD77GF8 avec 8 axes et QD77GF4 avec 4 axes. La liaison avec les servoamplificateurs fiables et écologiques de la série MR-J4 est possible via l'interface réseau CC-Link IE Field Network. Afin de vous aider dans votre choix, retrouvez ci-dessous un tableau récapitulatif des différents modèles proposés.

Liste des modèles modules Motion Simple QD77GF :

Modèles

Nombre

d'axes

Nombre

d'entrées

Série

PLC

Interface

Servo

QD77GF4 4 4 MELSEC Q CC-Link IE Field Network
QD77GF8 8 4 MELSEC Q CC-Link IE Field Network
QD77GF16 16 4 MELSEC Q CC-Link IE Field Network
Liaison CC-Link IE Field Network servoamplificateur MR-J4 vers module motion simple QD77GF Mitsubishi

Caractéristiques

+

Documents

+
Demande de devis ou d'information complémentaires

Autres motion control simple Mitsubishi

Module Motion simple RD77MS 2, 4, 8 et 16 axes Melsec iQ-R SSCNET-III-H
Module Simple Motion 4 ou 8 axes
Automate programmable modulaire avec châssis série MELSEC Q
Module Motion simple QD77MS Melsec Q 2, 4 et 16 axes SSCNET-IIIH

Focus sur le réseau CC-Link IE Field Network

CC-Link IE Field Network est un nouveau réseau Ethernet industriel, doté d'une grande flexibilité et qui permet aux systèmes de fabrication intelligent d'assurer simultanément le contrôle des entrées/sorties à grande vitesse et le Motion control (contrôle du mouvement). Ce réseau CC-Link IE Field Network comporte de nombreux avantages tels que :

La disposition du câblage du réseau est très flexible afin qu'il s'adapte au mieux aux besoins de vos applications. Vous pouvez choisir une topologie en ligne, en étoile ou mixte (ligne et étoile). Le module simple motion QD77GF peut être utilisé comme station maître du réseau de terrain CC-Link IE et connecté à une grande variété de dispositifs, tels que des dispositifs d'E/S. Réduisez le temps d'adaptation en utilisant le réseau de terrain CC-Link IE 1Gbps. Basé sur les normes Ethernet, les câbles et les connecteurs sont largement disponibles dans le monde entier.
