Télégestion industrielle : automates de télégestion RTU Ovarro

La télégestion consiste à surveiller et piloter à distance une installation technique à partir des données collectées sur le terrain.

Une installation de télégestion peut par exemple récupérer un niveau de cuve, une pression, un débit, une température, l’état d’une pompe ou une alarme, puis transmettre ces informations vers un système de supervision.

Le système peut également recevoir des commandes permettant d’agir sur certains équipements lorsque l’application l’autorise.

L’automate de télégestion constitue l’interface entre les équipements terrain et le système central. Il peut assurer simultanément plusieurs fonctions :

• acquisition de données analogiques ou numériques ;
• communication avec des équipements existants ;
• logique d’automatisation locale ;
• enregistrement et horodatage des données ;
• gestion des alarmes et événements ;
• transmission vers un SCADA ou une supervision ;
• accès distant aux informations du site.

Cette combinaison différencie le RTU d’une simple passerelle de communication ou d’un routeur industriel.

Une installation de télégestion repose généralement sur plusieurs niveaux.

Les capteurs, compteurs, instruments et équipements terrain produisent les données nécessaires au fonctionnement de l’installation.

L’automate de télégestion RTU récupère ces informations directement par ses entrées/sorties ou en communiquant avec d’autres équipements. Il peut alors traiter les données, exécuter une logique locale, détecter un événement, générer une alarme ou enregistrer une mesure.

Les informations sont ensuite transmises vers le système distant par le moyen de communication disponible sur le site : Ethernet, réseau cellulaire ou autre infrastructure compatible avec la configuration retenue.

Le SCADA, le système de supervision ou les utilisateurs autorisés peuvent alors exploiter les données remontées et, lorsque l’application le permet, envoyer des commandes vers le site.

Cette organisation permet de conserver des fonctions de traitement et d’automatisation directement sur le terrain tout en centralisant la surveillance de plusieurs installations.

Le RTU – Remote Terminal Unit, couramment appelé automate de télégestion, est spécifiquement conçu pour les installations distribuées ou éloignées du système central.

Il doit être capable de continuer à assurer ses fonctions locales même lorsque la communication avec le centre de supervision est temporairement indisponible.

L’historisation locale et l’horodatage des événements prennent alors une importance particulière : les informations peuvent être conservées sur le site puis exploitées lorsque la communication est rétablie, selon les fonctions disponibles sur le RTU sélectionné.

Un RTU doit également pouvoir dialoguer avec des équipements de générations différentes. C’est pourquoi les possibilités de communication et la prise en charge de plusieurs protocoles constituent des critères majeurs lors de sa sélection.

Un automate programmable industriel est principalement utilisé pour piloter localement une machine ou un process.

Un automate de télégestion RTU ajoute une forte dimension de communication avec des sites distants, d’enregistrement de données, de gestion d’alarmes et d’intégration avec une supervision ou un SCADA.

Les deux équipements peuvent exécuter une logique d’automatisation, mais leur utilisation et les fonctions mises en avant diffèrent.

Un PLC est généralement sélectionné autour du contrôle de la machine. Un RTU est particulièrement pertinent lorsqu’il faut gérer des équipements répartis géographiquement, conserver des données terrain et assurer leur communication avec un système distant.

Pour approfondir cette distinction, consultez notre guide PLC vs RTU : différences et usages en automatisation industrielle.

Les automates de télégestion TBox sont conçus pour les applications de surveillance, de contrôle et d’automatisation à distance.

La gamme repose sur plusieurs fonctions communes selon les modèles et leurs configurations : logique d’automatisation, gestion des alarmes, enregistrement de données, communication IP, accès web et prise en charge de protocoles industriels.

Le choix entre TBox MS, TBox LT2 et TBox TG2 dépend principalement du niveau de modularité, des entrées/sorties nécessaires et de la manière dont le RTU doit s’intégrer au site.

Le TBox MS est destiné aux applications nécessitant une architecture modulaire.

Sa conception permet d’adapter le RTU aux besoins de l’installation en associant les ressources de calcul, les communications et les modules d’entrées/sorties nécessaires au projet.

Cette modularité est particulièrement intéressante lorsque le nombre de signaux est important, lorsque plusieurs types d’E/S doivent être réunis ou lorsque l’installation doit pouvoir évoluer.

Le TBox MS intègre également des fonctions de gestion des alarmes, d’enregistrement de données et de communication avec les systèmes SCADA.

Il peut être utilisé dans des applications distribuées nécessitant un niveau élevé de personnalisation du système de télégestion.

À privilégier lorsque : le projet nécessite de nombreuses E/S, une architecture évolutive ou une configuration RTU fortement personnalisée.

Le TBox LT2 regroupe dans un format compact les principales fonctions nécessaires à une installation de télégestion : automatisation, entrées/sorties selon la version, communication, datalogging et gestion des alarmes.

La plateforme dispose notamment d’Ethernet, de communications série RS-232/RS-485 et d’options de communication 4G/LTE selon la configuration.

Elle prend en charge de nombreux protocoles industriels et de téléconduite, parmi lesquels Modbus, DNP3, IEC 60870-5-101/104, OPC UA, MQTT, Siemens ISO-on-TCP ou EtherNet/IP.

Son serveur web embarqué permet également d’accéder aux informations du RTU à partir d’une interface web lorsque l’application est configurée pour cet usage.

À privilégier lorsque : le projet recherche un automate de télégestion compact réunissant E/S, automatisme, communication, alarmes et enregistrement des données dans une seule plateforme.

Le TBox TG2 associe les fonctions d’un RTU à celles d’un datalogger et d’une passerelle de télécontrôle.

Il est particulièrement adapté lorsque l’application repose sur la récupération, l’enregistrement et la transmission de données provenant d’équipements terrain existants.

Il dispose notamment d’interfaces RS-232, RS-485, Ethernet et USB ainsi que d’une option de communication LTE/4G.

Ses fonctions de datalogging permettent d’enregistrer des mesures périodiques ou des événements horodatés. Les fonctions d’alarme permettent de générer des notifications et des actions lorsqu’une condition définie est détectée.

À privilégier lorsque : le besoin principal porte sur l’acquisition, l’historisation, les alarmes et la transmission de données provenant d’un site distant.

Lorsque plusieurs RTU sont répartis sur différents sites, la gestion des communications et des accès peut devenir complexe.

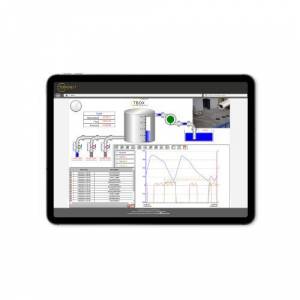

TConnect permet de créer une connexion distante sécurisée vers des RTU TBox compatibles, notamment TBox MS et TBox LT2, même lorsqu’ils utilisent des réseaux cellulaires avec des adresses IP privées dynamiques.

La plateforme permet notamment l’enregistrement des TBox, la gestion des connexions sécurisées et l’accès aux équipements depuis une interface web.

TConnect complète ainsi les RTU terrain lorsqu’un projet nécessite de gérer plusieurs installations distantes.

L’eau et l’assainissement constituent des applications importantes de la télégestion. Stations de pompage, postes de relevage, réservoirs, forages et points de mesure peuvent être répartis sur de nombreux sites et nécessiter une surveillance centralisée.

Un automate de télégestion peut récupérer les états des équipements et les mesures provenant du terrain, enregistrer les événements, gérer des alarmes et transmettre les informations vers le système de supervision.

Pour approfondir les besoins propres à ces installations, consultez notre page dédiée à la télégestion de l’eau et de l’assainissement.

Télégestion dans l’énergie et les infrastructures

Les installations énergétiques peuvent comporter des sous-stations, postes techniques, équipements de production et sites distribués nécessitant acquisition de données, historisation, alarmes et communication avec un SCADA.

Le RTU permet de maintenir des fonctions locales sur le site tout en transmettant les informations nécessaires au système central.

Découvrez les principaux cas d’usage et critères de sélection dans notre page consacrée à la télégestion de l’énergie.

Télégestion des infrastructures de transport

Les infrastructures ferroviaires, routières, aéroportuaires ou maritimes regroupent de nombreux équipements répartis géographiquement.

Un RTU peut collecter leurs données, enregistrer les événements, gérer des alarmes et communiquer avec un système de supervision. Les contraintes environnementales, communications et éventuelles exigences normatives doivent être étudiées selon l’installation.

Pour aller plus loin, consultez notre page dédiée à la télégestion des infrastructures de transport.

Télégestion pétrole & gaz

Les pipelines, puits, stations de pompage et autres installations Oil & Gas peuvent nécessiter une collecte locale des données, une historisation des événements et une communication avec un SCADA depuis des sites éloignés.

Le choix du RTU dépend notamment des instruments raccordés, du nombre d’E/S, des protocoles, du moyen de communication disponible et des contraintes environnementales.

Découvrez notre page dédiée à la télégestion pétrole & gaz.

Télégestion des réservoirs et terminaux

Les parcs de réservoirs et terminaux nécessitent la surveillance de variables et d’états provenant des instruments terrain : niveaux, pressions, températures, pompes, vannes, alarmes ou autres informations disponibles.

Le RTU permet de centraliser ces données, de les historiser et de les transmettre au système de supervision tout en conservant les fonctions locales nécessaires à l’installation.

Découvrez la télégestion des réservoirs et terminaux.

Télégestion des sites télécom et broadcast

Stations télécom, sites d’émission, relais et installations techniques distantes nécessitent souvent une surveillance de l’alimentation, des batteries, de l’environnement et des équipements de transmission.

Les RTU permettent de centraliser ces états et mesures, de gérer des alarmes et de transmettre les informations vers une supervision distante.

Découvrez la télégestion des sites télécom et broadcast.

La télégestion doit souvent faire dialoguer des équipements utilisant des protocoles et des générations technologiques différents.

Selon les modèles TBox et leur configuration, la gamme prend notamment en charge :

• Modbus RTU, TCP et ASCII ;
• DNP3 ;
• IEC 60870-5-101/104 ;
• OPC UA ;
• MQTT / MQTT sécurisé ;
• EtherNet/IP ;
• Siemens ISO-on-TCP ;
• protocoles IP et fonctions réseau.

D’autres protocoles sont disponibles selon la plateforme et la configuration.

Cette capacité multiprotocole permet au RTU de communiquer à la fois avec les équipements terrain et avec les systèmes de supervision.

Une installation de télégestion ne doit pas uniquement transmettre les valeurs instantanées.

Les événements importants doivent pouvoir être identifiés, enregistrés et transmis aux utilisateurs concernés.

Les RTU TBox intègrent des fonctions de gestion d’alarmes et d’enregistrement de données. Selon le modèle et la configuration, les mesures peuvent être enregistrées périodiquement ou à la suite d’un événement.

Cette historisation locale permet de conserver une trace des informations terrain et de les exploiter ensuite dans la supervision ou les outils métiers.

Les fonctions de notification peuvent également permettre d’informer les utilisateurs lorsqu’un événement défini se produit.

Le RTU constitue le lien entre le terrain et le système SCADA.

Il collecte les informations provenant des équipements puis les met à disposition du système central à travers les protocoles configurés.

Cette approche permet de centraliser la surveillance de nombreux sites sans supprimer l’intelligence locale nécessaire à leur fonctionnement.

Les plateformes TBox peuvent être intégrées à différents systèmes SCADA grâce à leurs protocoles industriels et de téléconduite.

Pour un projet existant, il est donc indispensable de commencer par identifier le SCADA utilisé et les protocoles déjà déployés avant de sélectionner le RTU.

La connexion d’un site industriel à un réseau distant impose de prendre en compte la sécurité dès la conception du projet.

Selon les modèles et configurations TBox, différentes fonctions sont disponibles : pare-feu, authentification, certificats SSL/TLS, VPN et gestion des droits d’accès.

Ces fonctions doivent être intégrées à une politique de sécurité globale : gestion des utilisateurs, segmentation réseau, contrôle des accès, mises à jour logicielles et configuration des services réellement nécessaires.

Le niveau de sécurité attendu et les règles informatiques du site doivent donc être précisés dès la définition du projet de télégestion.

La sélection d’un RTU commence par l’analyse du site et des données qui doivent être collectées ou pilotées.

Plusieurs éléments doivent être définis avant de choisir le matériel :

• nombre d’entrées et sorties numériques ;
• nombre et type d’entrées/sorties analogiques ;
• équipements série ou Ethernet à connecter ;
• protocoles utilisés par les équipements terrain ;
• protocole attendu par le SCADA ;
• quantité et fréquence des données à enregistrer ;
• alarmes et événements nécessaires ;
• automatisme devant fonctionner localement ;
• moyen de communication disponible : Ethernet, réseau cellulaire ou autre ;
• conditions d’alimentation ;
• température et environnement d’installation ;
• exigences de cybersécurité ;
• nombre de sites à superviser.

La réponse à ces questions permet de déterminer s’il faut privilégier un RTU modulaire TBox MS, un automate de télégestion tout-en-un TBox LT2 ou une plateforme orientée datalogging comme le TBox TG2.

Les RTU TBox sont configurés et programmés à l’aide de la suite TWinSoft.

Elle permet notamment de configurer le matériel, les communications, la logique d’automatisation, les alarmes, l’enregistrement des données et les fonctions web disponibles sur la plateforme.

IP Systèmes propose également une formation au développement d’applications pour automate de télégestion TBox afin de prendre en main TWinSoft, la configuration des communications, les alarmes, les archivages, le serveur web et les principales fonctions de programmation.

Station de pompage, réseau d’eau, site énergétique, infrastructure technique ou équipements répartis sur plusieurs sites : le choix d’un automate de télégestion dépend directement de votre installation et de votre système de supervision.

Pour définir la solution TBox adaptée, transmettez-nous :

• le nombre de sites ;
• les entrées/sorties nécessaires ;
• les équipements à connecter ;
• les protocoles terrain ;
• votre SCADA ou système de supervision ;
• le réseau disponible sur le site ;
• les besoins d’alarmes et d’historisation ;
• les fonctions d’automatisation locale ;
• les contraintes environnementales.

Nous pouvons vous orienter vers la configuration Ovarro TBox MS, TBox LT2 ou TBox TG2 correspondant au projet et définir les éléments nécessaires à son intégration.
