Télégestion des réservoirs et terminaux : RTU pour sites distants

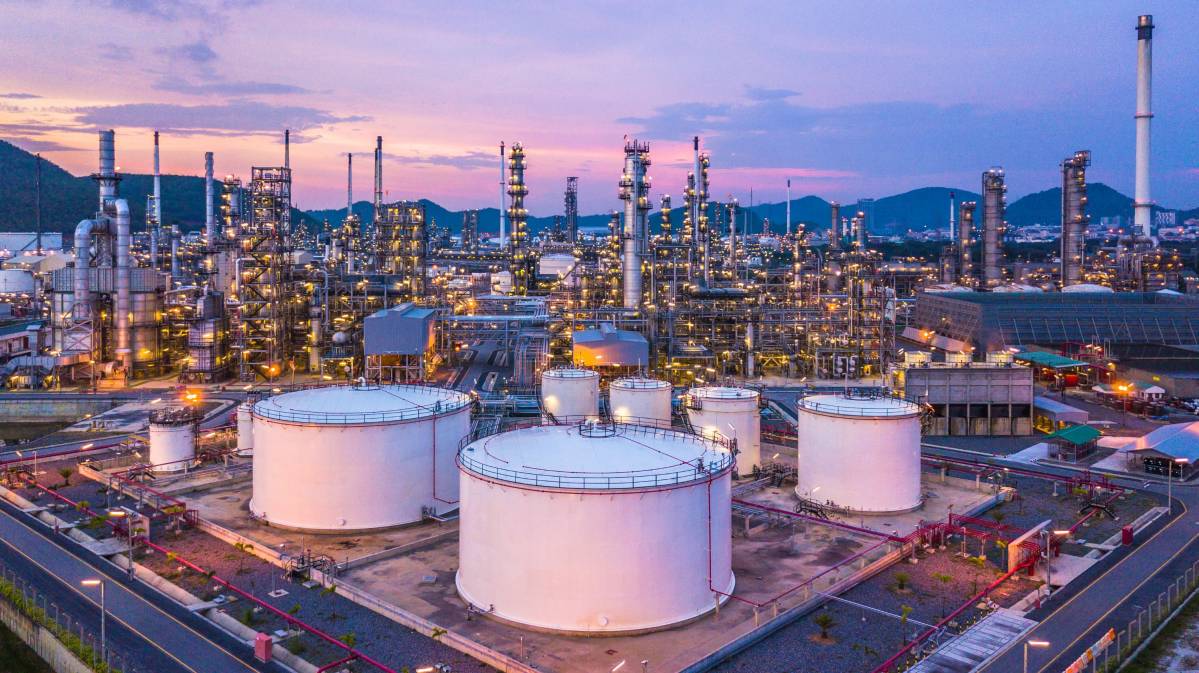

Les installations comportant plusieurs réservoirs peuvent regrouper de nombreux points de mesure et équipements répartis sur une zone étendue.

Le RTU permet de centraliser ces informations à partir de ses propres entrées/sorties ou en communiquant avec des instruments et équipements existants.

Selon l’installation, les données suivies peuvent notamment concerner :

• niveau des réservoirs ;
• pression ;
• température ;
• états de pompes ;
• positions ou états de vannes ;
• défauts équipements ;
• alarmes process ;
• états d’alimentation ;
• compteurs et instruments communiquant par liaison série ou Ethernet.

La précision des mesures dépend des capteurs et instruments raccordés. Le rôle du RTU est d’acquérir, traiter, enregistrer et transmettre les données mises à sa disposition.

La télégestion ne consiste pas uniquement à afficher une valeur instantanée.

Dans un terminal ou un parc de réservoirs, il peut être nécessaire de conserver l’évolution d’une mesure, l’apparition d’une alarme, un changement d’état ou une action exécutée par le système.

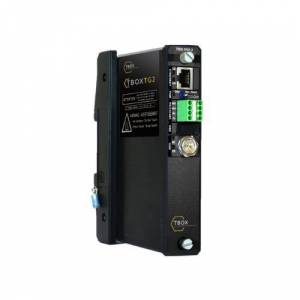

Les RTU Ovarro TBox disposent, selon les modèles, de fonctions de datalogging permettant d’enregistrer des valeurs périodiques ainsi que des événements numériques ou analogiques horodatés.

Cette historisation locale permet de conserver des informations terrain même lorsque leur exploitation immédiate par le système central n’est pas nécessaire.

Un changement de niveau, un défaut équipement, une perte d’alimentation ou toute autre condition définie dans l’application peut nécessiter une remontée d’alarme.

Les fonctions d’alarme intégrées aux TBox permettent de définir les événements à surveiller et les actions associées selon la configuration du projet.

Le RTU peut ainsi participer à une chaîne de surveillance reliant les instruments terrain, la logique locale et le système central.

La stratégie d’alarme doit être définie à partir du process réel : seuils, temporisations, priorités, acquittements et destinataires ne doivent pas être laissés au hasard.

Un terminal peut réunir des équipements utilisant différents protocoles.

Selon le modèle TBox retenu, des protocoles tels que Modbus RTU/TCP, DNP3, IEC 60870-5, OPC UA ou MQTT peuvent être disponibles.

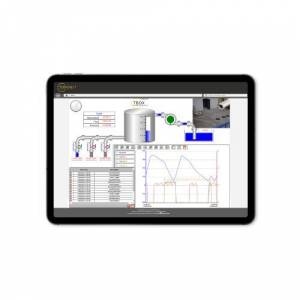

Cette capacité multiprotocole permet au RTU de collecter des informations provenant des équipements terrain puis de communiquer avec le système de supervision.

La sélection doit néanmoins être réalisée à partir des protocoles réellement présents sur le site et de ceux supportés par le SCADA.

Un RTU peut également exécuter une logique d’automatisation locale.

Cette fonction permet de conserver certaines décisions directement au niveau du site sans dépendre systématiquement d’un serveur distant.

Les actions de commande doivent cependant être définies dans le cadre du fonctionnement du process et des règles de sécurité du site.

Un RTU ne remplace pas automatiquement les systèmes instrumentés de sécurité ou les équipements spécifiquement prévus pour les fonctions de protection.

Le choix dépend principalement :

• du nombre de signaux à acquérir ;
• des types d’entrées/sorties ;
• des instruments déjà installés ;
• des communications série et Ethernet ;
• des protocoles terrain ;
• du système SCADA ;
• de la fréquence d’enregistrement ;
• des alarmes à gérer ;
• des fonctions de contrôle local ;
• du réseau disponible pour communiquer avec le système central.

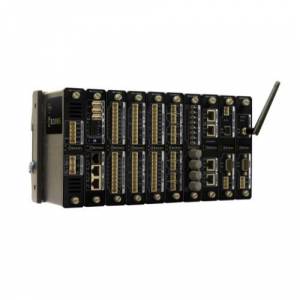

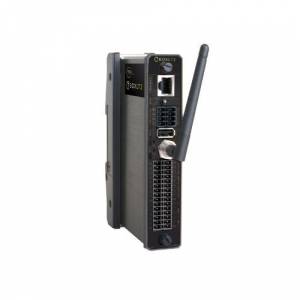

Une installation nécessitant de nombreuses E/S et une forte modularité peut orienter la sélection vers un RTU modulaire, tandis qu’une installation plus compacte peut être traitée avec une solution tout-en-un.

Pour comparer les plateformes disponibles, consultez notre gamme d’automates de télégestion RTU Ovarro.

Indiquez-nous les instruments à raccorder, le nombre d’E/S, les protocoles utilisés, les données à historiser et votre système de supervision.

Nous pouvons vous aider à définir la plateforme TBox et la configuration nécessaires à votre installation.

Étudier votre projet de télégestion en faisant votre demande via notre formulaire ci-dessous.
