Datasheet technique
Présentation

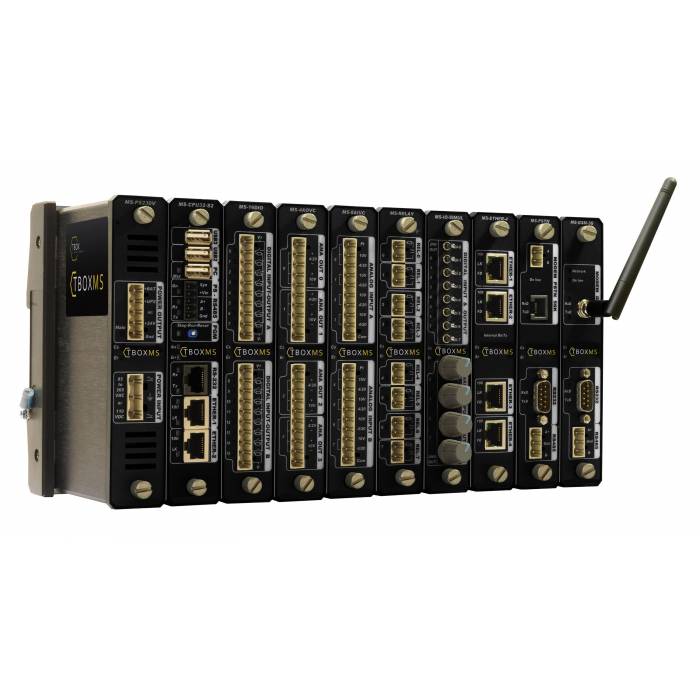

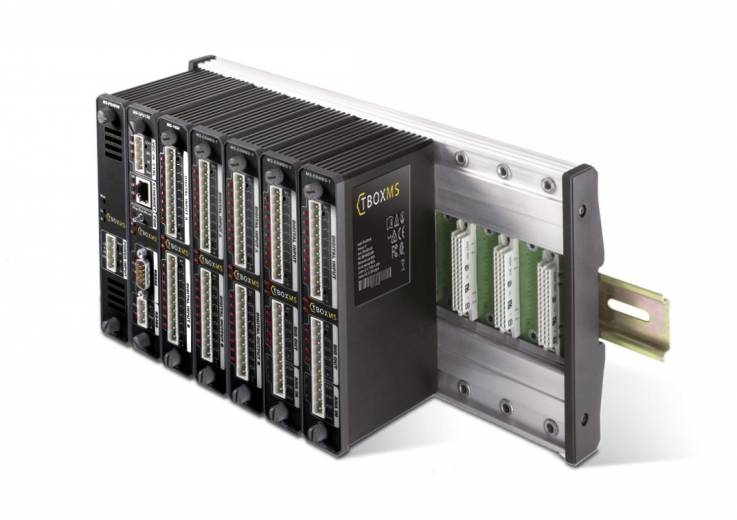

-Présentation TBox MS : automate de télégestion RTU modulaire
Le TBox MS est conçu pour les projets de télégestion nécessitant une configuration adaptée au nombre d’entrées/sorties et aux communications du site.
Son architecture modulaire permet d’associer les ressources nécessaires à l’application et de faire évoluer la configuration lorsque les besoins du projet changent.
Cette approche est particulièrement pertinente pour les installations comportant de nombreux signaux ou plusieurs technologies de communication.
Automatisation, alarmes et datalogging
La plateforme utilise TWinSoft pour la configuration et la programmation.
Elle prend en charge Ladder, BASIC et blocs fonctionnels, avec extensions C/C++ en option.
Les fonctions de datalogging permettent de créer des tables d’échantillonnage périodiques ainsi que des chronologies numériques et analogiques sur événement.
Jusqu’à 250 000 données horodatées peuvent être enregistrées, avec extension possible sur carte SD.
La gestion des alarmes avec calendrier est également intégrée.
Communications et intégration SCADA
Le TBox MS prend en charge plus de 40 protocoles, parmi lesquels Modbus, DNP3, IEC 60870-5-101/104, OPC UA, MQTT, Siemens ISO-on-TCP et EtherNet/IP.
Des fonctions réseau telles que HTTP(S), FTP(S), SMTP(S), SNMP, NTP et SSH/SFTP sont également disponibles.
Cette diversité permet d’intégrer le RTU aussi bien aux équipements terrain qu’aux systèmes SCADA.
Cybersécurité
La plateforme propose notamment pare-feu, niveaux d’autorisation, authentification de session, certificats SSL/TLS et X.509 ainsi qu’IEEE 802.1X.
Le niveau de sécurité final dépend toutefois de l’ensemble de la conception réseau et de la configuration du projet.
Pour une vision complète de la gamme, consultez nos automates de télégestion RTU Ovarro.
Alimentations TBox MS
| Référence | Caractéristiques |
|---|---|
| MS-PS-AC30W | 30 W ; 85 à 265 VAC, 50/60 Hz ; +90 à +375 VDC |
| MS-PS230V | 15 W ; 85 à 265 VAC, 50/60 Hz ; +90 à +375 VDC |
| MS-PS-DCN | 30 W ; +8 à +30 VDC et -60 à -24 VDC ; application -48 VDC ferroviaire indiquée |
| MS-CHARGER | Charge intelligente de batterie |
Cartes d’E/S TBox MS
| Référence | Caractéristiques |
|---|---|
| MS-16DI | 16 entrées numériques, 12–60 VDC |
| MS-48DI | 48 entrées numériques, 12–60 VDC, sans LED |
| MS-10DI-HS | 10 entrées numériques, 5–30 VDC, comptage 50 kHz, entrées quadrature, SOE, filtre anti-rebond, isolation 1/1 |
| MS-16DO | 16 sorties numériques, 12–60 VDC, 200 mA max., Current Sinking, protégées |
| MS-16DIO | 16 entrées + sorties numériques, 12–60 VDC, 200 mA max., Current Sinking, protégées |
| MS-RELAY | 8 sorties relais, 230 VAC ou 30 VDC, 3 A max., isolation 1/1 |
| MS-8AIVC | 8 entrées analogiques -10/+10 V, -20/+20 mA, 4–20 mA, 24 bits |
| MS-8RTD | 8 entrées température RTD, 24 bits |
| MS-4AI420 | 4 entrées analogiques 4–20 mA, 14 bits, isolation 1/1 |
| MS-8AI420 | 8 entrées analogiques 4–20 mA, 14 bits, isolation 1/1 |
| MS-4AOVC | 4 sorties analogiques, 12 bits, 4–20 mA, -10/+10 V, actives, isolation 1/1 |
| MS-COMBO | 8 DI 12–60 VDC + 4 DO 12–60 VDC / 200 mA max. + 3 AI 4–20 mA |
Cartes de communication TBox MS
| Référence | Caractéristiques |
|---|---|
| MS-GSM-4W-2 | LTE 4G 18 bandes : FDD-LTE 15 bandes + TD-LTE 3 bandes |
| MS-GSM-M1 | LTE 18 bandes, indiqué 5G/4G dans la datasheet |
| MS-GSM-4W | 12 bandes LTE 4G, 7 bandes UMTS/HSPA+ 3G, 4 bandes GPRS/EDGE 2G + 1 RS-232/RS-485 |
| MS-SERIAL | 2 ports RS-232/RS-485 |
| MS-ETHER-4 | Ethernet 10/100 avec switch industriel intégré 4 ports |
Carte spéciale
| Référence | Caractéristiques |
|---|---|
| MS-IO-SIMUL | Simulation / test : 8 DI par interrupteurs, 8 DO par LED, 4 AI par potentiomètres, 4 AO par LED |
Quand choisir le TBox MS ?
Le TBox MS est particulièrement adapté lorsqu’un projet nécessite :
- beaucoup d’E/S ;
- plusieurs types de signaux ;
- une configuration modulaire ;
- différents protocoles ;
- une possibilité d’évolution du site ;
- datalogging, alarmes et automatisation locale.
Configurer votre TBox MS et demander un devis via notre formulaire ci-dessous.
