Présentation

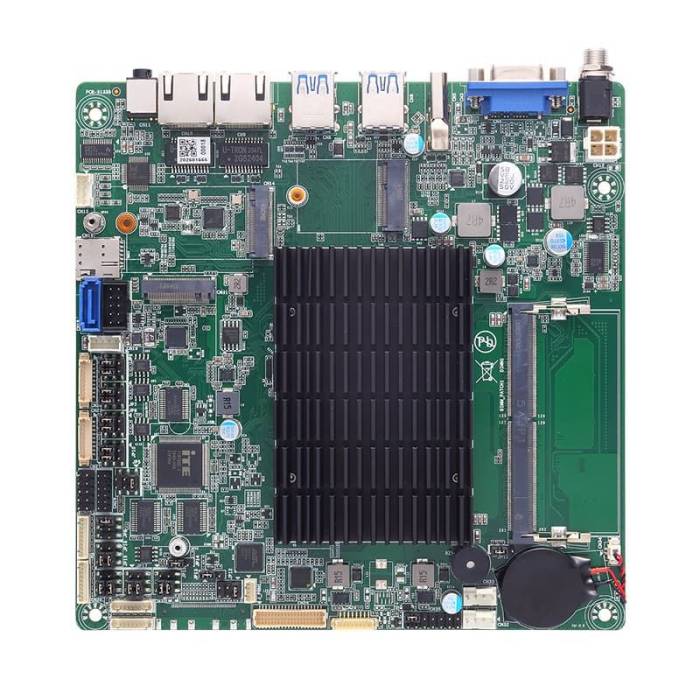

-Présentation MANO330 Axiomtek – Carte mère industrielle Thin Mini-ITX Intel N97 / N150
La MANO330 est une carte mère industrielle au format Thin Mini-ITX 170 × 170 mm équipée d’un processeur Intel® N97 ou Intel® N150 directement intégré.
Elle dispose d’un emplacement SO-DIMM DDR5-4800 permettant d’installer jusqu’à 32 Go de mémoire. Son format compact, son alimentation 12 à 24 VDC et sa connectivité réseau, série et M.2 en font une plateforme adaptée à l’intégration dans des machines et équipements OEM.
M.2 NVMe/SATA et plusieurs possibilités d’extension
La MANO330 intègre trois emplacements M.2 complémentaires :
- Le M.2 Key M 2280 accepte un disque SATA ou NVMe avec détection automatique de l’interface.
- Le M.2 Key B 3042/3052 dispose des signaux PCIe 3.0 x1 et USB 2.0. Un emplacement Nano SIM est également présent.
- Le M.2 Key E 2230 fournit quant à lui les interfaces PCIe 3.0 x1 et USB 2.0.
Une interface SATA 3.0 indépendante complète les possibilités de disque.
Cette combinaison permet de séparer le disque principal et les extensions de communication ou périphériques en fonction des interfaces nécessaires à l’équipement.
Double réseau GbE et 2.5GbE
La MANO330 dispose de deux interfaces Ethernet :
- 1 × 2.5GbE avec contrôleur Realtek RTL8125BG-CG ;
- 1 × Gigabit Ethernet avec contrôleur Realtek RTL8111H-CG.
Cette double connectivité permet de disposer directement de deux réseaux physiques sur la carte sans ajouter de carte d’extension.
HDMI, VGA, LVDS et USB Type-C avec DisplayPort
La partie graphique repose sur le moteur Intel® UHD Graphics intégré au processeur.
La MANO330 propose :
- 1 HDMI ;
- 1 VGA ;
- 1 LVDS, en co-layout avec eDP ;
- 1 USB Type-C prenant en charge DisplayPort et USB 5 Gb/s.
Cette connectique permet aussi bien de raccorder des écrans externes que d’intégrer une dalle directement dans un équipement.
Six ports série pour les périphériques industriels
La MANO330 dispose de six interfaces série.
Deux ports RS-232 internes peuvent être configurés en RS-422 ou RS-485 par cavalier. Quatre interfaces RS-232 supplémentaires sont également disponibles.
Cette connectivité permet de raccorder plusieurs périphériques série directement à la carte sans mobiliser les emplacements M.2.
USB, GPIO et audio
La connectivité USB comprend :
- 3 × USB 3.2 Gen 1 ;
- 1 × USB Type-C avec USB 5 Gb/s et DisplayPort ;
- 2 × USB 2.0 internes.
Un GPIO 8 bits est également disponible.
La partie audio repose sur un codec Realtek ALC897 avec Mic-in et Line-out accessibles à l’arrière de la carte.
TPM 2.0 et surveillance matérielle
La MANO330 prend en charge TPM 2.0 via Intel® Platform Trust Technology (PTT).
La surveillance matérielle permet de contrôler :
- la température du processeur ;
- la température du système ;
- les tensions ;
- la vitesse du ventilateur.
Alimentation 12 à 24 VDC
La MANO330 accepte une alimentation 12 à 24 VDC par connecteur jack ou par connecteur ATX 4 broches.
Sa plage de température de fonctionnement est comprise entre 0 et +60°C, avec une humidité relative de 5 à 95 %, sans condensation.
Pourquoi choisir la MANO330 ?
La MANO330 est particulièrement adaptée lorsqu’un projet nécessite de réunir sur une carte mère industrielle Thin Mini-ITX :
- un processeur Intel N97 ou N150 ;
- jusqu’à 32 Go de DDR5 ;
- un disque M.2 SATA ou NVMe ;
- trois emplacements M.2 complémentaires ;
- une interface 2.5GbE et une interface GbE ;
- plusieurs sorties vidéo ;
- six interfaces série ;
- une alimentation 12 à 24 VDC ;
- TPM 2.0 via Intel PTT.
Elle constitue une plateforme compacte pour les machines et équipements nécessitant une connectivité étendue sans recourir à un processeur Intel Core sur socket.
La MANO330 complète notre gamme de cartes mères industrielles pour les intégrations OEM recherchant un format Mini-ITX compact, une consommation maîtrisée et plusieurs interfaces directement disponibles.
Versions disponibles
| Référence | Processeur | Mémoire | Conditionnement |
|---|---|---|---|
| MANO330-N97-B – E38M330100 | Intel® N97 | DDR5 jusqu’à 32 Go | Emballage groupé |
| MANO330-N97-S | Intel® N97 | DDR5 jusqu’à 32 Go | Emballage individuel |
| MANO330-N150-B – E38M330101 | Intel® N150 | DDR5 jusqu’à 32 Go | Emballage groupé |
| MANO330-N150-S | Intel® N150 | DDR5 jusqu’à 32 Go | Emballage individuel |
Les numéros de pièce des versions MANO330-N97-S et MANO330-N150-S ne sont pas indiqués dans la documentation fournie.
Options disponibles
| Référence | Option |
|---|---|
| 59432170600E | Câble d’alimentation SATA 4 broches vers SATA, 180 mm |
| 59386831000E | Câble double USB, longueur 180 mm |
| 59382620000E | Câble port COM avec équerre, longueur 300 mm |
| 50966124050E | Adaptateur 12 V / 60 W FSP060-DHAN3 avec fixation par vis |
| 509000002100 | Alimentation 65 W, entrée 100–240 VAC, sortie 24 V |
Besoin de configurer une MANO330 pour votre équipement ?
Définissez votre configuration selon le processeur Intel N97 ou N150, la capacité DDR5, le disque SATA ou NVMe, les extensions M.2, les interfaces réseau et les ports série nécessaires à votre intégration.
IP Systèmes vous accompagne dans le choix de la version, de la mémoire, du disque, de l’alimentation et des accessoires adaptés à votre configuration.
Demander un devis pour la MANO330 via notre formulaire ci-dessous.
