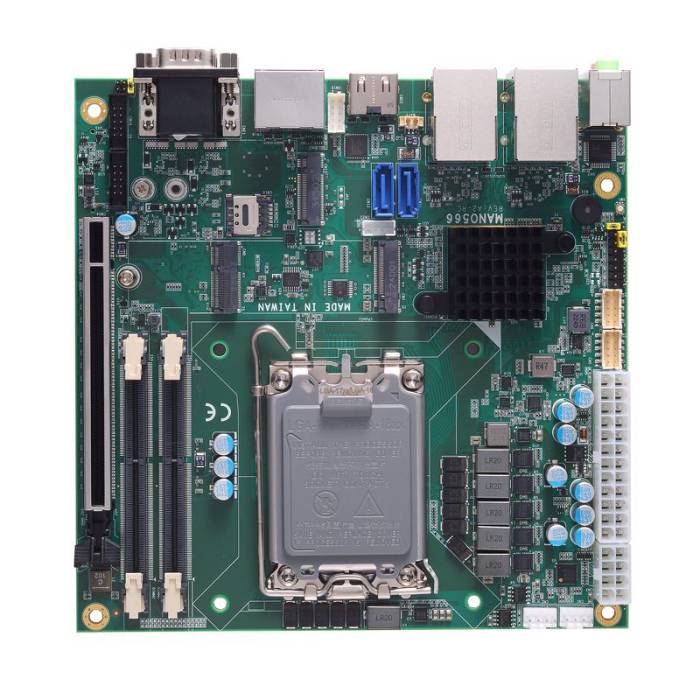

-Présentation MANO566 Axiomtek – Carte mère industrielle Mini-ITX Intel Core DDR4 / DDR5
La MANO566 est une carte mère industrielle au format Mini-ITX 170 × 170 mm équipée d’un socket LGA1700 pour processeurs Intel® Core™ i9, i7, i5 et i3 ou Celeron® de 12e, 13e et 14e générations, jusqu’à 65 W.
Disponible en plusieurs configurations basées sur les chipsets Intel® Q670E, R680E, H610E ou H610, elle permet de sélectionner la plateforme en fonction de la mémoire, des interfaces d’extension et des fonctions nécessaires au système.
La MANO566 existe en versions DDR4 et DDR5 :
- 2 SO-DIMM DDR4-3200, jusqu’à 64 Go ;
- 2 SO-DIMM DDR5-5600, jusqu’à 96 Go.
La mémoire ECC est prise en charge uniquement sur les versions R680E.
PCIe x16 et M.2 NVMe pour le disque et les extensions
La MANO566 dispose d’un slot PCIe x16 pour l’intégration d’une carte d’extension.
Un emplacement M.2 Key M 2280 permet d’installer un disque NVMe. Un emplacement M.2 Key E 2230 est également disponible pour une extension compatible.
Selon la version, la carte peut également disposer d’un M.2 Key B 3042/3052. Cet emplacement est présent sur les versions DDR4 Q670E et R680E ainsi que sur la version DDR5 R680E.
Deux interfaces SATA-600 complètent les possibilités de disque.
Double réseau 2.5GbE
La MANO566 intègre deux ports Ethernet 2.5GbE avec prise en charge de Wake-on-LAN et PXE Boot ROM.
Le contrôleur utilisé dépend de la version :
- Intel® I226-LM sur les versions DDR4 Q670E/R680E et DDR5 R680E ;
- Intel® I226-V sur les versions DDR4 H610E et DDR5 Q670E/H610.
Cette connectivité permet de disposer de deux interfaces réseau multigigabit directement intégrées à la carte Mini-ITX.
HDMI, eDP et DisplayPort++ selon la version
La partie graphique repose sur le moteur Intel® UHD Graphics série 700.
Toutes les versions proposent :
- 2 HDMI ;
- 1 eDP.
Une interface DisplayPort++ est également disponible sur les versions DDR4 H610E, Q670E et R680E ainsi que sur la version DDR5 R680E.
La connectique d’affichage dépend donc du chipset et de la version DDR4 ou DDR5 retenus. Ce point doit être vérifié lors de la sélection de la référence exacte.
Quatre ports série et connectivité USB
La MANO566 dispose de deux ports RS-232/422/485 externes.
Deux interfaces série supplémentaires sont disponibles en interne :
- 2 RS-232/422/485 sur les versions DDR4 ;
- 2 RS-232 sur les versions DDR5.
La carte propose également :
- 4 USB 3.2 ;
- 4 USB 2.0 internes.
Elle permet ainsi de raccorder plusieurs périphériques USB et série tout en conservant le slot PCIe principal disponible.
TPM 2.0, fTPM et E/S numériques
Les fonctions de sécurité varient selon la version de la MANO566.
Les versions DDR4 disposent d’un TPM 2.0 matériel. Sur les versions DDR5, le TPM matériel est disponible sur la version R680E, tandis que les autres configurations utilisent le fTPM.
La carte intègre également 8 E/S numériques programmables.
Cette différenciation entre versions doit être prise en compte lorsqu’un TPM matériel constitue une exigence du projet.
Alimentation ATX et fonctionnement de 0 à +60 °C
La MANO566 utilise un connecteur d’alimentation ATX 24 + 8 broches et prend en charge le démarrage automatique en mode AT.
Sa plage de température de fonctionnement s’étend de 0 à +60 °C, pour une humidité relative comprise entre 10 et 95 %, sans condensation.
Plusieurs refroidisseurs LGA1700 sont disponibles en option pour des intégrations en châssis 1U, 1,5U ou 2U.
Pourquoi choisir la MANO566 ?
La MANO566 est particulièrement adaptée lorsqu’un projet nécessite de réunir sur une carte mère industrielle Mini-ITX :
- un processeur Intel Core sur socket LGA1700 ;
- une configuration DDR4 ou DDR5 ;
- jusqu’à 96 Go de mémoire ;
- deux interfaces réseau 2.5GbE ;
- un slot PCIe x16 ;
- un disque NVMe M.2 ;
- deux interfaces SATA ;
- plusieurs ports série ;
- plusieurs sorties vidéo ;
- des fonctions TPM 2.0 ou fTPM.
La diversité des versions Q670E, R680E, H610E et H610 permet d’adapter précisément la carte aux besoins en mémoire ECC, M.2 Key B, DisplayPort++ et sécurité matérielle.
Elle complète la gamme de cartes mères industrielles pour les machines OEM, les PC industriels compacts et les équipements nécessitant une plateforme Intel Core Mini-ITX avec double réseau 2.5GbE.
Versions disponibles
| Référence | Chipset | Mémoire | DisplayPort++ | M.2 Key B | Sécurité |
|---|---|---|---|---|---|
| MANO566-Q670E-S – E38M566100 | Q670E | DDR4 jusqu’à 64 Go | Oui | Oui | TPM 2.0 |
| MANO566-H610E-S – E38M566101 | H610E | DDR4 jusqu’à 64 Go | Oui | Non | TPM 2.0 |
| MANO566-Q670E-S5 – E38M566103 | Q670E | DDR5 jusqu’à 96 Go | Non | Non | fTPM |
| MANO566-H610-S5 – E38M566104 | H610 | DDR5 jusqu’à 96 Go | Non | Non | fTPM |
| MANO566-R680E-S5 – E38M566105 | R680E | DDR5 jusqu’à 96 Go, ECC | Oui | Oui | TPM 2.0 |
Options disponibles
| Référence | Option |
|---|---|
| 594E8422800E | Câble 2 × USB 2.0 avec équerre pour version DDR4, longueur 180 mm |
| 591000018100 | Câble 2 × USB 2.0 avec équerre pour version DDR5, longueur 180 mm |
| 590000039200 | Câble port COM, longueur 300 mm |
| 713000001400 | Refroidisseur LGA1700 2U, 4 800 tr/min |
| 505000001000 | Refroidisseur LGA1700 1U, 4 500 tr/min |
| 505000001100 | Refroidisseur LGA1700 1,5U, 5 500 tr/min |
Besoin de sélectionner la bonne version de MANO566 ?
Définissez votre configuration selon le processeur Intel Core, la mémoire DDR4 ou DDR5, le besoin en ECC, les interfaces M.2, les sorties vidéo, les ports série et les fonctions TPM nécessaires à votre équipement.
IP Systèmes vous accompagne dans le choix du chipset, de la mémoire, du disque NVMe, des extensions et de la solution de refroidissement adaptée à votre intégration.
Demander un devis pour la MANO566 via notre formulaire ci-dessous.
