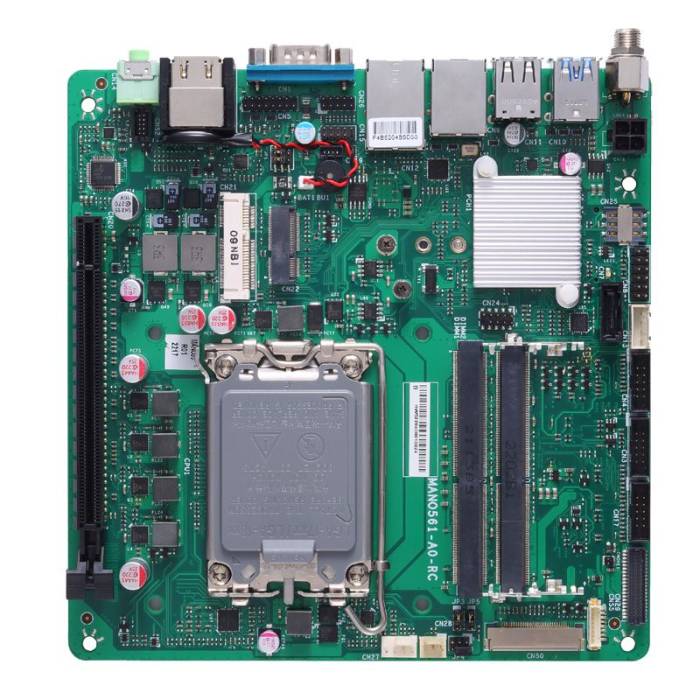

-Présentation MANO561 Axiomtek – Carte mère industrielle Thin Mini-ITX Intel Core LGA1700
La MANO561 est une carte mère industrielle au format Thin Mini-ITX 170 × 170 mm équipée d’un socket LGA1700 et du chipset Intel® H610. Elle prend en charge les processeurs Intel® Core™ i9, i7, i5 et i3, Pentium® ou Celeron® de 12e, 13e et 14e générations, jusqu’à 65 W.
Elle est disponible en versions DDR4 ou DDR5 afin d’adapter la capacité mémoire à la configuration recherchée : jusqu’à 64 Go de DDR4 ou 96 Go de DDR5.
Son alimentation directe en 12 à 24 VDC, son format compact et sa connectivité étendue permettent de l’intégrer dans des machines, équipements OEM et systèmes industriels nécessitant une plateforme Intel Core configurable.
DDR4 ou DDR5 selon la configuration
Deux configurations mémoire sont proposées :
- 2 SO-DIMM DDR4-3200/2666/2400, jusqu’à 64 Go ;
- 2 SO-DIMM DDR5-5600, jusqu’à 96 Go.
Le choix entre DDR4 et DDR5 permet d’adapter la plateforme aux performances et à la capacité mémoire nécessaires sans modifier le format de la carte.
PCIe x16, M.2 et Mini PCI Express
La MANO561 offre plusieurs interfaces d’extension sur une carte de 170 × 170 mm :
- 1 PCIe x16 ;
- 1 M.2 Key B 2242/3042/3052 avec SATA et USB 3.2 Gen 1 ;
- 1 M.2 Key E 2230 avec PCIe x1 et USB 2.0 ;
- 1 emplacement Mini PCI Express Full-size avec PCIe x1 et USB 2.0 ;
- 1 emplacement SIM associé au M.2 Key B.
Une interface SATA-600 est également disponible pour le raccordement d’un disque.
Cette connectique permet de répartir les fonctions d’extension entre le slot PCIe principal, les interfaces M.2 et le Mini PCI Express selon les périphériques à intégrer.
Double réseau avec 2.5GbE et Gigabit Ethernet
La MANO561 dispose de deux interfaces Ethernet :
- 1 × 2.5GbE Intel® I226-V ;
- 1 × GbE Intel® I219-V.
Les deux interfaces prennent en charge Wake-on-LAN et le démarrage PXE.
Cette double connectivité réseau permet notamment de disposer de deux liaisons Ethernet physiques directement sur la carte sans utiliser le slot PCIe.
HDMI, VGA et LVDS pour l’affichage
La partie graphique repose sur le moteur Intel® UHD Graphics intégré au processeur.
La MANO561 dispose de :
- 2 HDMI ;
- 1 VGA ;
- 1 LVDS.
Une configuration eDP est disponible en option de nomenclature à la place du LVDS.
Cette combinaison permet aussi bien de raccorder des écrans externes que d’intégrer directement une dalle dans un équipement.
Quatre ports série et connectivité USB
La MANO561 dispose de quatre ports série :
- 1 RS-232/422/485 externe avec alimentation +5 V/+12 V ;
- 3 RS-232 internes.
La connectivité USB comprend :
- 2 USB 3.2 Gen 1 ;
- 5 USB 2.0.
Elle intègre également 8 E/S numériques programmables ainsi qu’une interface audio Realtek ALC897 avec Line-out externe et Mic-in, Line-in et Speaker-out via connecteur interne.
TPM 2.0 et surveillance matérielle
La MANO561 intègre un TPM 2.0 matériel SLB9672.
La surveillance matérielle permet de contrôler :
- la température du processeur ;
- la température du système ;
- les tensions ;
- la vitesse des ventilateurs.
Ces fonctions permettent de disposer directement sur la carte de mécanismes de sécurité matérielle et de surveillance de la configuration.
Alimentation 12 à 24 VDC
La MANO561 accepte une alimentation 12 à 24 VDC par :
- connecteur jack ;
- connecteur ATX 4 broches.
La consommation maximale indiquée est de 145 W.
Sa plage de température de fonctionnement est comprise entre 0 et +60 °C, avec une humidité relative de 5 à 95 %, sans condensation.
Pourquoi choisir la MANO561 ?
La MANO561 constitue une solution à étudier lorsqu’un projet nécessite de réunir dans un format Thin Mini-ITX :
- un processeur Intel Core sur socket LGA1700 ;
- jusqu’à 96 Go de DDR5 ;
- une alimentation directe 12 à 24 VDC ;
- un slot PCIe x16 ;
- des extensions M.2 et Mini PCI Express ;
- une interface 2.5GbE et une interface GbE ;
- quatre ports série ;
- plusieurs interfaces d’affichage ;
- un TPM 2.0 intégré.
Sa combinaison LGA1700 + PCIe x16 + 12-24 VDC la différencie notamment des cartes Mini-ITX utilisant une alimentation ATX classique.
La MANO561 complète notre gamme complète de cartes mères industrielles pour les machines OEM et équipements nécessitant une plateforme Intel configurable avec une alimentation continue directement intégrée.
Versions disponibles
| Référence | Mémoire | Conditionnement |
|---|---|---|
| MANO561-DDR5-B R05 – E38M561109 | DDR5 jusqu’à 96 Go | Emballage groupé |
| MANO561-DDR5-S R05 – E38M561110 | DDR5 jusqu’à 96 Go | Emballage individuel |
| MANO561-H-B – E38M561100 | DDR4 jusqu’à 64 Go | Emballage groupé |
| MANO561-H-S – E38M561101 | DDR4 jusqu’à 64 Go | Emballage individuel |
Options disponibles
| Référence | Option |
|---|---|
| 505000001000 | Refroidisseur LGA1700 1U, 4 500 tr/min |
| 505000001100 | Refroidisseur LGA1700 1,5U, 5 500 tr/min |
| 594P8802810E | Câble USB avec connecteur USB Type-A femelle verrouillable, 150 mm |
| 590000039200 | Câble COM D-Sub 9 broches, longueur 300 mm |
| 59386831010E | Câble signal SATA, longueur 350 mm |
| 590000054400 | Câble d’alimentation SATA, longueur 300 mm |
| 5095AD24000E | Adaptateur secteur 19 V / 120 W avec connecteur verrouillable |
| 590000064100 | Câble VGA interne, longueur 250 mm |
| 591000006000 | Câble double USB Type-A femelle, longueur 250 mm |
Besoin de configurer une MANO561 pour votre équipement ?
Définissez votre configuration selon le processeur Intel Core, la mémoire DDR4 ou DDR5, les extensions PCIe/M.2, les interfaces réseau, les ports série et les contraintes d’alimentation de votre équipement.
IP Systèmes vous accompagne dans le choix de la version, de la mémoire, du disque, du refroidissement et des accessoires nécessaires à votre intégration.
Demander un devis pour la MANO561 via notre formulaire ci-dessous.
