Présentation

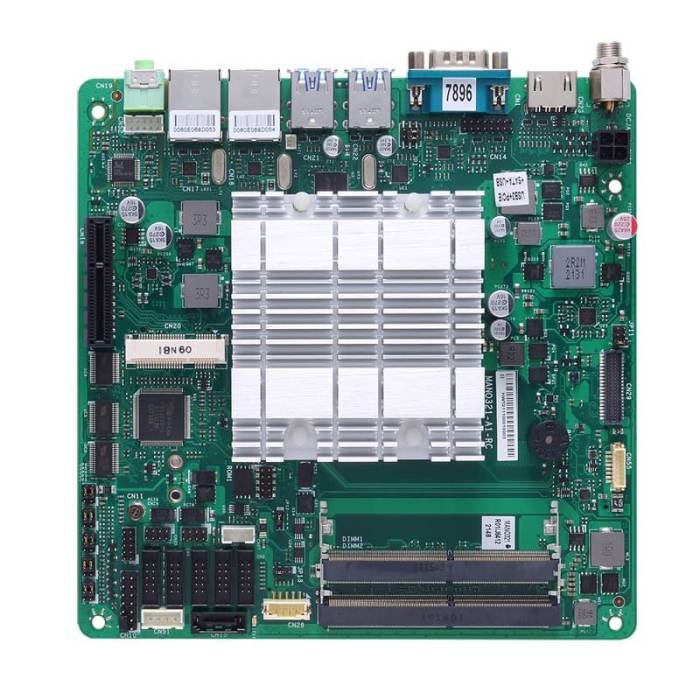

-Présentation MANO321 Axiomtek – Carte mère industrielle Thin Mini-ITX Intel Celeron J6412
La MANO321 est une carte mère industrielle au format Thin Mini-ITX 170 × 170 mm équipée d’un processeur Intel® Celeron® J6412 directement intégré.
Elle dispose de deux emplacements SO-DIMM DDR4-3200/2666/2400 permettant d’installer jusqu’à 32 Go de mémoire.
Son format compact, son alimentation 9 à 20 VDC et sa richesse en interfaces série, réseau et extension permettent de l’intégrer dans des machines et équipements industriels nécessitant une plateforme x86 compacte.
PCIe, Mini PCI Express et M.2 Key B
La MANO321 dispose de plusieurs interfaces d’extension :
- 1 slot PCIe x4 physique utilisant un signal PCIe x2 ;
- 1 emplacement Mini PCI Express ;
- 1 emplacement M.2 Key B ;
- 1 emplacement SIM.
La fonction du M.2 Key B dépend de la version sélectionnée :
- Les versions MANO321-J-B-U et MANO321-J-S-U utilisent le M.2 Key B avec une interface USB 3.1 pour les modules 3042/3052.
- Les versions MANO321-J-B-S et MANO321-J-S-S utilisent le même emplacement avec une interface SATA pour les disques M.2 2242.
Cette distinction doit être prise en compte lors de la sélection de la référence, car le signal disponible sur le M.2 Key B n’est pas identique sur toutes les versions.
SATA et possibilités de disque
La MANO321 dispose d’une interface SATA-600 pour le raccordement d’un disque.
Selon la version de carte choisie, le M.2 Key B peut également être utilisé avec un disque SATA au format 2242.
Cette configuration permet ainsi de choisir entre une extension M.2 utilisant l’USB 3.1 ou une solution de disque M.2 SATA selon le besoin de l’équipement.
Double Gigabit Ethernet
La MANO321 intègre deux ports Gigabit Ethernet basés sur des contrôleurs Realtek RTL8111H.
Les deux interfaces prennent en charge :
- Wake-on-LAN ;
- PXE Boot ROM.
Le double réseau permet de disposer directement de deux interfaces Ethernet physiques sur la carte sans monopoliser le slot PCIe ou le Mini PCI Express.
Six ports série pour les équipements industriels
La connectivité série constitue l’un des principaux atouts de la MANO321.
La carte propose six ports COM :
- 1 RS-232/422/485 en face arrière ;
- 1 RS-232/422/485 en interne ;
- 4 RS-232 internes.
Cette connectivité permet de raccorder plusieurs équipements utilisant encore des communications série directement à la carte mère.
HDMI, VGA et eDP / LVDS
La partie graphique repose sur le moteur Intel® UHD Graphics intégré au processeur.
La MANO321 dispose de :
- 1 HDMI 1.4b ;
- 1 VGA ;
- 1 eDP.
Une configuration LVDS est disponible selon la nomenclature matérielle de la carte.
La plateforme prend en charge un affichage triple selon la configuration retenue.
8 ports USB et E/S numériques
La MANO321 dispose au total de :
- 4 USB 3.1 ;
- 4 USB 2.0.
Elle intègre également 8 E/S numériques programmables, ainsi qu’un SMBus.
La partie audio repose sur un codec Realtek ALC897 avec Line-out en face arrière et Mic-in, Line-in et Speaker-out via connecteur interne.
TPM 2.0 intégré
La MANO321 intègre un composant Infineon SLB9760 compatible TPM 2.0.
Cette fonction permet d’intégrer directement une solution de sécurité matérielle sans avoir à ajouter un module TPM séparé.
Alimentation 9 à 20 VDC
La MANO321 accepte une alimentation 9 à 20 VDC via :
- un connecteur jack ;
- un connecteur ATX 4 broches.
La consommation maximale indiquée est de 32,7 W.
Sa plage de température de fonctionnement est comprise entre 0 et +60 °C, avec une humidité relative de 10 à 95 %, sans condensation.
Pourquoi choisir la MANO321 ?
La MANO321 est particulièrement adaptée lorsqu’un projet nécessite de réunir sur une carte mère industrielle Thin Mini-ITX :
- un processeur Intel Celeron J6412 ;
- jusqu’à 32 Go de DDR4 ;
- deux réseaux Gigabit Ethernet ;
- six ports série ;
- un slot PCIe ;
- un Mini PCI Express ;
- un M.2 Key B ;
- plusieurs interfaces vidéo ;
- une alimentation 9 à 20 VDC ;
- un TPM 2.0 intégré.
Elle se distingue particulièrement par ses six interfaces série et par ses différentes configurations du M.2 Key B, permettant d’orienter la carte vers une extension utilisant l’USB 3.1 ou vers un disque M.2 SATA.
Versions disponibles
| Référence | M.2 Key B | Conditionnement |
|---|---|---|
| MANO321-J-B-U – E38M321100 | USB 3.1 pour module 3042/3052 | Emballage groupé |
| MANO321-J-S-U – E38M321101 | USB 3.1 pour module 3042/3052 | Emballage individuel |
| MANO321-J-B-S – E38M321102 | SATA pour disque M.2 2242 | Emballage groupé |
| MANO321-J-S-S – E38M321103 | SATA pour disque M.2 2242 | Emballage individuel |
Options disponibles
| Référence | Option |
|---|---|
| 590000039200 | Câble COM D-Sub 9 broches vers connecteur interne, longueur 300 mm |
| 590000054400 | Câble d’alimentation 4 broches vers SATA 15 broches, longueur 300 mm |
| 590000085100 | Câble SATA 7 broches avec verrouillage, longueur 350 mm |
| 590000064100 | Câble VGA D-Sub 15 broches, longueur 250 mm |
| 591000005900 | Câble double USB 2.0 Type-A femelle, longueur 250 mm |
| 5095AD24000E | Adaptateur secteur 19 V / 120 W avec verrouillage à vis |
Besoin de configurer une MANO321 pour votre équipement ?
Définissez votre configuration selon la mémoire DDR4, l’utilisation du M.2 Key B en USB 3.1 ou SATA, les ports série, le Mini PCI Express, le disque et l’alimentation nécessaires à votre intégration.
IP Systèmes vous accompagne dans le choix de la version, de la mémoire, du disque et des accessoires adaptés à votre équipement.
Demander un devis pour la MANO321 via notre formulaire ci-dessous.
