-Présentation Q7M310 Axiomtek – Computer-on-Module industriel Qseven Intel Atom x5 / x7

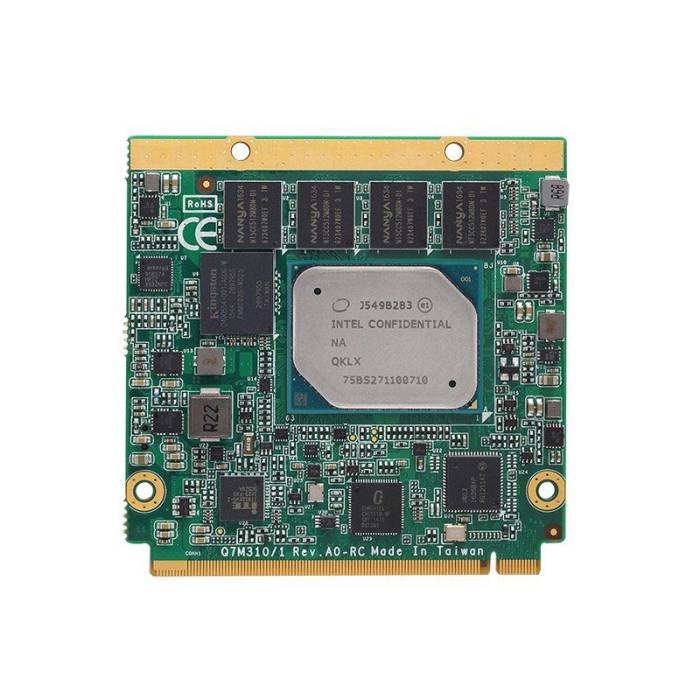

Le Q7M310 est un Computer-on-Module industriel (COM) au standard Qseven, au format compact de 70 × 70 mm. Il regroupe sur un même module le processeur Intel Atom®, la mémoire DDR3L et les principales interfaces de calcul et de communication nécessaires à l’équipement.
Contrairement à une carte mère Mini-ITX, Micro-ATX ou ATX, le Q7M310 est destiné à être associé à une carte porteuse Qseven. Le Computer-on-Module concentre les fonctions de calcul, tandis que la carrier board distribue les interfaces PCIe, SATA, USB, réseau, affichage et E/S selon les besoins spécifiques de la machine ou de l’équipement OEM.
Jusqu’à quatre liaisons PCI Express
Le Q7M310 met à disposition jusqu’à quatre liaisons PCIe x1.
Lorsque l’interface réseau intégrée est utilisée, trois liaisons PCIe x1 restent disponibles.
Cette architecture permet à la carte porteuse d’exploiter les lignes PCI Express du module pour intégrer les interfaces ou périphériques nécessaires au système final.
Deux interfaces SATA et eMMC en option
Le Q7M310 dispose de deux interfaces SATA-600 transmises vers la carte porteuse.
Une mémoire eMMC de 32 Go est également disponible en option.
Cette combinaison permet de concevoir la solution de disque en fonction du cahier des charges de l’équipement, soit directement via l’eMMC du module, soit via des périphériques SATA raccordés à la carte porteuse.
Gigabit Ethernet Intel i210-IT
Le module intègre une interface Gigabit Ethernet Intel® i210-IT.
Elle prend en charge :
- Wake-on-LAN ;
- PXE Boot ROM.
Lorsque cette interface Ethernet est utilisée, le nombre de liaisons PCIe x1 disponibles passe de quatre à trois.
DisplayPort, HDMI, DVI et LVDS
La partie graphique repose sur le moteur Intel® Gen 9 Graphics intégré à la plateforme.
Le Q7M310 propose :
- 1 interface DDI configurable en DisplayPort, HDMI ou DVI ;
- 1 interface LVDS 18/24 bits double canal.
Une configuration eDP est disponible en option.
Ces interfaces sont transmises vers la carte porteuse afin d’adapter la connectique vidéo aux besoins de l’équipement final.
USB et interfaces bas niveau
Le Q7M310 met à disposition plusieurs interfaces de communication :
- 2x USB 3.0 ;
- 4x USB 2.0 ;
- 1x SPI ;
- 1 liaison série TX/RX ;
- 1x I²C ;
- 8x GPIO ;
- SDIO ;
- SMBus ;
- gestion Smart Battery.
Une interface LPC est également indiquée en option avec GPIO.
Cette connectivité permet de développer une carte porteuse adaptée aux périphériques et E/S spécifiques de l’équipement.
Versions industrielles de -40 à +85 °C
Les versions industrielles du Q7M310 sont prévues pour fonctionner sur une plage de température de : -40 à +85 °C
L’humidité relative admise est comprise entre 10 et 95 %, sans condensation.
Un heatspreader et un dissipateur sans ventilateur sont disponibles pour assurer l’intégration thermique du module.
Pourquoi choisir un Computer-on-Module Qseven ?
Le principe du Computer-on-Module permet de dissocier la partie calcul de la connectique spécifique de l’équipement. Le Q7M310 fournit le processeur, la mémoire et les principales interfaces, tandis que la carte porteuse peut être conçue autour des connecteurs et périphériques nécessaires au projet.
Le Q7M310 constitue ainsi une solution à étudier lorsqu’un équipement nécessite :
- un Computer-on-Module x86 industriel ;
- un standard Qseven compact ;
- une plateforme Intel Atom ;
- plusieurs lignes PCIe ;
- deux interfaces SATA ;
- du Gigabit Ethernet ;
- des interfaces USB et vidéo ;
- une température de fonctionnement pouvant atteindre -40 à +85 °C sur les variantes industrielles.
Le Q7M310 complète notre gamme de cartes mères industrielles et modules processeurs pour les équipements OEM nécessitant une plateforme compacte associée à une carte porteuse dédiée.
Versions disponibles
| Référence | Processeur | Mémoire | Température |
|---|---|---|---|
| Q7M310PG-E3950-4G (Ind.) – E38Q310102 | Intel Atom® x7-E3950 – 2,0 GHz | 4 Go DDR3L | -40 à +85 °C |
| Q7M310PG-E3940-4G (Ind.) – E38Q310101 | Intel Atom® x5-E3940 – 1,8 GHz | 4 Go DDR3L | -40 à +85 °C |
| Q7M310PG-E3930-4G (Ind.) – E38Q310104 | Intel Atom® x5-E3930 – 1,8 GHz | 4 Go DDR3L | -40 à +85 °C |
Options disponibles
| Référence | Option |
|---|---|
| 7128Q310000E | Heatspreader pour Q7M310 |
| 7118Q310000E | Dissipateur thermique sans ventilateur pour Q7M310 |
| eMMC 32 Go | Mémoire eMMC disponible en option |
| eDP | Interface eDP disponible en option à la place du LVDS selon configuration |
Besoin d'intégrer un module Q7M310 dans votre équipement ?
Définissez votre configuration selon le processeur Intel Atom, la température de fonctionnement, les interfaces PCIe, SATA, USB, réseau et vidéo nécessaires sur votre carte porteuse.
IP Systèmes vous accompagne dans la sélection du Q7M310, de sa solution thermique et des interfaces nécessaires à l'intégration de votre système Qseven.
Demander un devis pour le Q7M310 via notre formulaire ci-dessous.
