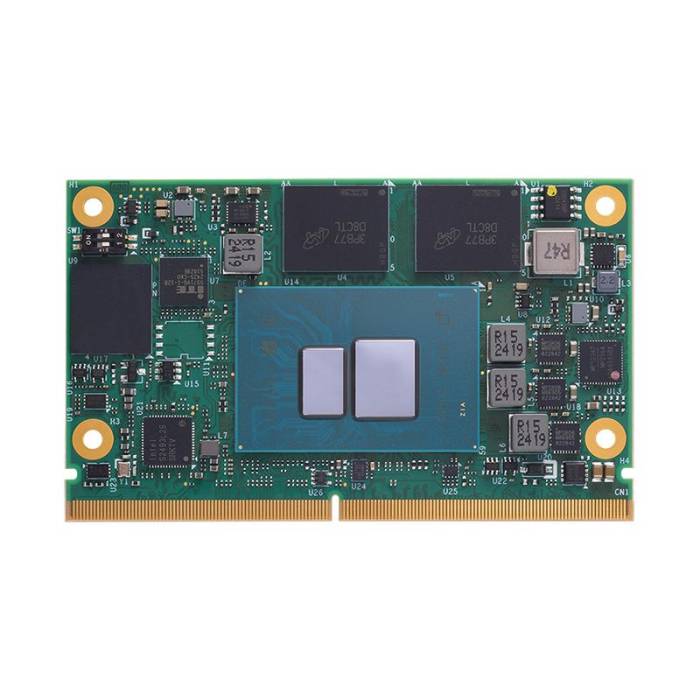

-Présentation SCM330 – Computer-on-Module industriel SMARC 2.1.1 Intel x7000
Le SCM330 est un Computer-on-Module industriel (COM), présent dans notre offre complète de carte mère industrielle, et conforme au standard SMARC 2.1.1. Avec des dimensions de seulement 82 × 50 mm, il regroupe le processeur, la mémoire LPDDR5, l’eMMC et les principales interfaces de communication sur un module compact destiné à être associé à une carte porteuse SMARC.
La plateforme repose sur des processeurs Intel® Core™ ou Intel Atom® x7000 selon la version. Les configurations comprennent notamment les Intel® Core™ i3-N305, Intel® N97, Intel Atom® x7835RE et Intel Atom® x7211RE.
Jusqu’à 16 Go de LPDDR5 avec IBECC
Le SCM330 intègre directement de la mémoire LPDDR5-4800 avec prise en charge de l’IBECC, pour une capacité pouvant atteindre 16 Go.
La mémoire étant intégrée au Computer-on-Module, sa capacité dépend de la référence sélectionnée. Les versions documentées sont proposées avec 8 ou 16 Go de mémoire selon le processeur.
eMMC jusqu’à 128 Go et interface SATA
Le SCM330 peut intégrer une mémoire eMMC 5.1 jusqu’à 128 Go.
Il fournit également une interface SATA Gen 3 vers la carte porteuse.
Les configurations standard documentées utilisent :
- 32 Go d’eMMC sur certaines versions 8 Go ;
- 64 Go d’eMMC sur certaines versions 16 Go.
La capacité exacte dépend donc de la référence du module sélectionné.
Jusqu’à quatre lignes PCI Express
Le SCM330 fournit par défaut trois liaisons PCIe x1.
Une configuration optionnelle permet d’utiliser :
- 1 × PCIe x4 ;
- ou 4 × PCIe x1.
Ces lignes sont exploitées par la carte porteuse pour intégrer les interfaces ou périphériques nécessaires à l’équipement final.
Double réseau 2.5GbE
Le SCM330 dispose de deux interfaces Ethernet 2.5GbE avec contrôleurs Intel® I226.
Elles prennent en charge :
- Wake-on-LAN ;
- PXE Boot ROM.
Le double réseau 2.5GbE permet d’intégrer deux liaisons Ethernet haut débit directement à partir du Computer-on-Module, sous réserve de leur implémentation sur la carte porteuse.
Deux interfaces CAN et nombreuses E/S
Le SCM330 met à disposition plusieurs interfaces particulièrement intéressantes pour une intégration OEM :
- 2 × CAN ;
- 4 × UART ;
- 1 × SPI ;
- 1 × GSPI, avec eSPI disponible en option ;
- 2 × I²C ;
- 7 GPIO en entrée ;
- 7 GPIO en sortie.
Certaines fonctions GPIO sont partagées avec les interfaces ventilateur et HDA.
Cette connectique permet de concevoir une carte porteuse adaptée aux périphériques, bus et E/S spécifiques de la machine ou de l’équipement.
Triple affichage HDMI, DisplayPort et LVDS
Le SCM330 propose plusieurs interfaces d’affichage vers la carte porteuse :
- 1 × HDMI ;
- 1 × DisplayPort ou HDMI ;
- 1 × LVDS 18/24 bits simple ou double canal.
Une interface eDP 1.4b est disponible en option à la place du LVDS.
La plateforme permet ainsi de gérer jusqu’à plusieurs interfaces vidéo directement depuis le module, en fonction de l’implémentation retenue sur la carrier board.
USB et fTPM
Le SCM330 fournit :
- 2 × USB 3.2 Gen 1 ;
- 6 × USB 2.0.
Il prend également en charge le fTPM.
Un SMBus ainsi qu’une fonction Smart Battery sont également disponibles.
Versions industrielles de -40 à +85 °C
Le SCM330 est proposé avec deux plages de fonctionnement selon la configuration :
- version industrielle : -40 à +85 °C, avec une solution thermique système adaptée ;
- version standard : 0 à +60 °C.
L’humidité relative admise est comprise entre 10 et 95 %, sans condensation.
La tenue aux vibrations indiquée est de 3,5 Grms.
Pourquoi choisir le SCM330 ?
Le SCM330 constitue une solution à étudier lorsqu’un projet nécessite :
- un Computer-on-Module industriel SMARC ;
- un format compact de 82 × 50 mm ;
- jusqu’à 16 Go de LPDDR5 avec IBECC ;
- deux interfaces 2.5GbE ;
- deux interfaces CAN ;
- plusieurs lignes PCI Express ;
- une mémoire eMMC intégrée ;
- des interfaces SATA, USB, UART, SPI et I²C ;
- plusieurs possibilités d’affichage ;
- une plage industrielle pouvant atteindre -40 à +85 °C.
Le principe du Computer-on-Module permet de séparer la fonction de calcul de la connectique spécifique de la machine. Le SCM330 concentre le processeur, la mémoire et les principales interfaces, tandis que la carte porteuse SMARC peut être développée autour des connecteurs et E/S réellement nécessaires au projet.
Versions disponibles
| Référence | Processeur | Mémoire | eMMC | Réseau |
|---|---|---|---|---|
| SCM330-i3N305 | Intel® Core™ i3-N305 | 16 Go | 64 Go | 2 × 2.5GbE |
| SCM330-N97 | Intel® N97 | 8 Go | 32 Go | 2 × 2.5GbE |
| SCM330-x7835RE | Intel Atom® x7835RE | 16 Go | 64 Go | 2 × 2.5GbE |
| SCM330-x7211RE | Intel Atom® x7211RE | 8 Go | 32 Go | 2 × 2.5GbE |
Options disponibles
| Option | Description |
|---|---|
| SCM330 Heatspreader | Heatspreader dédié au module |
| SCM330 Heatsink without fan | Dissipateur thermique sans ventilateur |
| SCM330 Heatsink with fan | Dissipateur thermique avec ventilateur |
Besoin d’intégrer un SCM330 dans votre équipement ?
Définissez votre configuration selon le processeur Intel, la mémoire LPDDR5, la capacité eMMC, la température de fonctionnement ainsi que les interfaces PCIe, CAN, Ethernet, USB et vidéo nécessaires sur votre carte porteuse.
IP Systèmes vous accompagne dans la sélection du Computer-on-Module SCM330, de sa solution thermique et des interfaces nécessaires à votre intégration SMARC.
Demander un devis pour le SCM330 via notre formulaire ci-dessous.
