NIFE 106-A03 Nexcom – PC Fanless Rail-DIN Intel Atom x7433RE

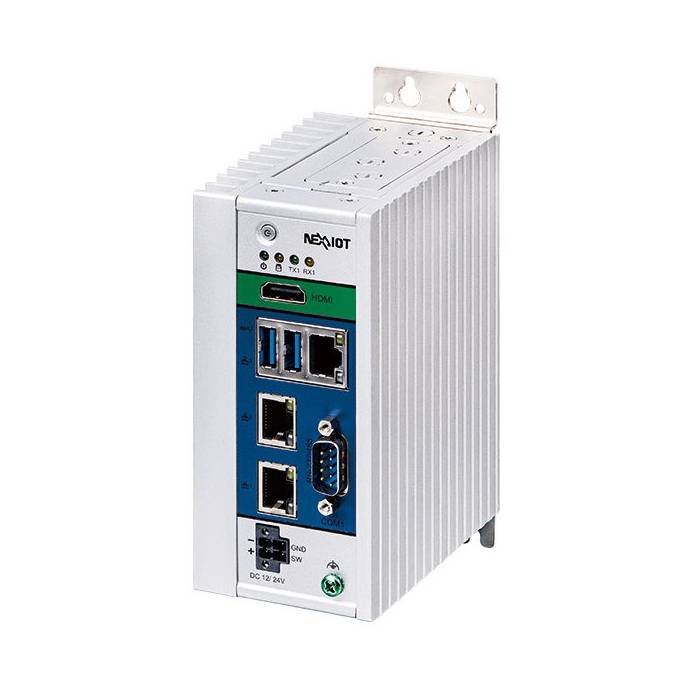

Le NIFE 106-A03 est un PC Fanless industriel conçu pour être installé directement dans une armoire électrique ou au plus près d’une machine.

Avec seulement 66,5 × 100 × 130 mm, il offre trois interfaces réseau 2.5GbE, un port série isolé, deux USB 3.2 Gen2 et une sortie HDMI dans un format particulièrement réduit. Toutes les principales interfaces sont regroupées en façade afin de simplifier le câblage et les interventions lorsque plusieurs équipements sont installés côte à côte sur un Rail-DIN.

Le NIFE 106-A03 rejoint ainsi les PC Fanless Rail-DIN IP Systèmes destinés à l’automatisation, à la collecte de données et au traitement Edge directement dans les machines.

> Découvrez également toute notre offre de PC Fanless industriel.

Intel Atom x7433RE : une plateforme dédiée aux applications industrielles

Le NIFE 106-A03 intègre un Intel® Atom® x7433RE Quad-Core, avec une fréquence de base de 1,5 GHz, jusqu’à 3,4 GHz en Turbo et un TDP de 9 W.

Il est associé à 8 Go de LPDDR5-4800 directement embarqués. Une configuration jusqu’à 16 Go peut être prévue sur projet. La mémoire prend en charge l’In-band ECC, une fonction intéressante pour renforcer l’intégrité des données dans les applications industrielles.

Le stockage repose sur 64 Go d’eMMC embarqués.

Cette configuration correspond bien aux applications de :

• contrôle et automatisation locale ;
• communication entre équipements ;
• acquisition de données ;
• supervision légère ;
• traitement Edge ;
• passerelle entre réseau Ethernet et équipement série.

Pour un fabricant de machines ou OEM, le NIFE 106-A03 peut par exemple accueillir l’application locale tout en assurant les échanges entre plusieurs réseaux machine.

Trois réseaux 2.5GbE pour séparer les communications

Le NIFE 106-A03 dispose de 3 ports Ethernet 2.5GbE Intel® I226-IT.

Ils prennent en charge :

• Wake-on-LAN ;
• teaming ;
• PXE.

La présence de trois réseaux indépendants dans un PC de cette taille constitue l’un de ses principaux intérêts.

Une machine peut par exemple utiliser :

• un réseau pour les équipements terrain ;
• un second pour une caméra, un automate ou un autre sous-système ;
• un troisième pour la communication avec le réseau de supervision ou l’infrastructure de l’usine.

Cette séparation physique des communications évite également de devoir ajouter systématiquement une carte réseau ou un équipement intermédiaire.

Un port série isolé pour les équipements terrain

Une interface RS-232/485 est disponible sur connecteur DB9 avec contrôle automatique du flux.

Le port bénéficie d’une isolation de 2,5 kV, particulièrement utile lorsqu’un équipement série est raccordé dans un environnement industriel où des différences de potentiel ou des perturbations électriques peuvent apparaître.

Cette interface permet de conserver une communication directe avec des contrôleurs, instruments, automates ou autres équipements utilisant encore une liaison série.

Le NIFE 106-A03 peut ainsi servir de point de jonction entre un équipement série existant et plusieurs réseaux Ethernet 2.5GbE plus récents.

Deux USB 10 Gbps et une sortie HDMI 4K

Deux ports USB 3.2 Gen2 sont disponibles en façade avec un courant maximal de 900 mA.

Ils peuvent accueillir différents périphériques industriels : système d’acquisition, écran tactile, clé de licence, lecteur ou périphérique de maintenance.

La sortie HDMI prend en charge une résolution pouvant atteindre 3840 × 2160 à 30 Hz.

Un écran de maintenance ou une interface de supervision locale peut donc être directement raccordé au système.

Un équipement volontairement simple, sans slots d’extension

Le NIFE 106-A03 ne comporte ni Mini PCIe, ni emplacement M.2 d’extension.

Ce choix est cohérent avec son positionnement : il s’agit d’un PC compact dont la configuration matérielle principale est déjà intégrée.

Cela permet également de distinguer clairement les modèles de la gamme.

Le NIFE 106-A03 est pertinent lorsqu’il faut essentiellement :

3 réseaux 2.5GbE + 1 COM isolé + 2 USB + HDMI.

Si le projet nécessite également du stockage additionnel, des communications cellulaires, des E/S numériques, un second COM ou des possibilités d’extension, le NIFE 106-A04 reprend le processeur Intel Atom x7433RE mais ajoute notamment Mini PCIe, M.2 Key B, USB-C et 4 DI/4 DO isolées.

Cette distinction permet d’éviter de surdimensionner un PC lorsqu’une configuration simple suffit.

TPM 2.0 pour sécuriser la plateforme

Un module TPM 2.0 est directement intégré.

Il peut être utilisé par le système d’exploitation et les applications compatibles pour protéger certaines informations sensibles, clés cryptographiques ou mécanismes d’authentification.

Le NIFE 106-A03 prend en charge Windows 11, Windows 10 Enterprise 64 bits et Linux Kernel 4.19.

Cette compatibilité facilite son intégration dans une machine utilisant un environnement logiciel Windows tout en laissant la possibilité de développer une solution sous Linux.

Alimentation 12 ou 24 VDC et fonctionnement jusqu’à +60 °C

L’entrée d’alimentation accepte une tension typique de 12 ou 24 VDC avec une tolérance de ±20 %.

Cette plage permet une intégration directe dans de nombreuses armoires électriques industrielles. Un adaptateur secteur 24 V / 60 W est disponible lorsque le système doit être alimenté depuis le réseau AC.

Pour une configuration industrielle standard, la plage de fonctionnement est de : -10 °C à +60 °C avec faible circulation d’air ambiante.

Pour les configurations devant répondre aux certifications CB, CCC ou UL, la plage indiquée est de -10 °C à +55 °C.

Le système supporte également des chocs de 50 G et des vibrations de 2 Grms avec son stockage eMMC.

Dans quel cas choisir le NIFE 106-A03 ?

Le NIFE 106-A03 est particulièrement intéressant lorsque le projet nécessite :

• un PC Fanless très compact sur Rail-DIN ;
• trois réseaux Ethernet 2.5GbE ;
• un équipement série RS-232/485 isolé ;
• deux périphériques USB rapides ;
• un stockage système directement embarqué ;
• Windows ou Linux ;
• peu ou pas d’extensions matérielles supplémentaires.

Pour une machine qui nécessite davantage de communications ou d’E/S, une plateforme plus extensible sera préférable.

Le NIFE 106-A03 trouve donc sa place entre une simple passerelle industrielle et un PC d’automatisation plus complexe : suffisamment puissant et communicant pour assurer le traitement local, sans encombrer inutilement l’armoire.

Applications du NIFE 106-A03

• Automatisation industrielle
• PC pour constructeur de machines
• Contrôle de machine
• Collecte de données
• Edge Computing industriel
• Passerelle Ethernet / série
• Supervision locale
• Communication entre plusieurs réseaux machine
• Acquisition de données
• Contrôle d’équipements
• IIoT
• Installation compacte en armoire électrique

Le format Rail-DIN, les trois interfaces 2.5GbE et le port série isolé répondent directement aux besoins des applications d’automatisation industrielle compactes.

Version du NIFE 106-A03

Nota Bene : La mémoire peut atteindre 16 Go sur configuration projet ; elle n’est pas présentée comme un SO-DIMM remplaçable, puisqu’elle est directement embarquée.

Options et accessoires – NIFE 106-A03

Nota Bene : Le NIFE 106-A03 ne possède pas de slot d’extension interne destiné à ajouter ultérieurement du Wi-Fi, de la 4G/5G ou un stockage M.2. Si ces fonctions sont nécessaires, il est préférable de sélectionner dès le départ une autre version de la gamme NIFE 106.

Vous recherchez un PC compact pour connecter plusieurs réseaux dans une machine ?

Le NIFE 106-A03 est particulièrement adapté lorsqu’une installation nécessite plusieurs réseaux 2.5GbE, une communication série isolée et un encombrement réduit sur Rail-DIN.

Transmettez-nous les équipements à raccorder, les logiciels à exécuter et la quantité de mémoire nécessaire. Nous pouvons valider la configuration 8 ou 16 Go, l’alimentation et vérifier si le NIFE 106-A03 dispose de toutes les interfaces nécessaires à votre machine.

→ Demander une configuration et un devis pour le NIFE 106-A03 via notre formulaire ci-dessous.
