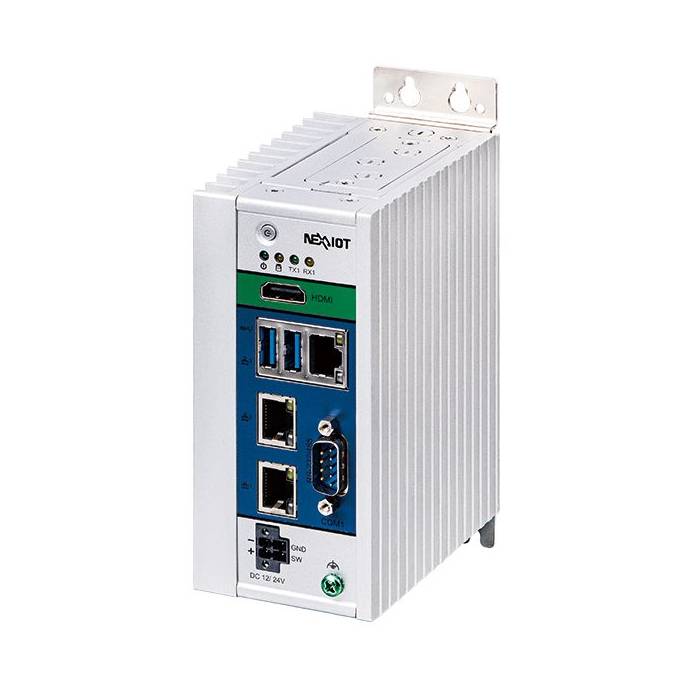

-Présentation NIFE 106-A04 Nexcom – PC Fanless Rail-DIN Intel Atom x7433RE avec Fieldbus
Le NIFE 106-A04 reprend le format très compact de la série NIFE 106 tout en ajoutant les interfaces nécessaires aux applications d’automatisation plus complexes : deux ports série isolés, 4 entrées / 4 sorties numériques isolées, USB-C, Mini PCIe, M.2 Key B et un emplacement Fieldbus.
Son processeur Intel® Atom® x7433RE Quad-Core atteint jusqu’à 3,4 GHz pour un TDP de 9 W. Il est associé à 8 Go de LPDDR5-4800 avec In-band ECC et à 64 Go d’eMMC embarqués. Une configuration avec 16 Go de mémoire peut être prévue sur projet.
Avec seulement 66,5 mm de largeur, le NIFE 106-A04 trouve facilement sa place dans une armoire électrique. Il complète notre gamme de PC Fanless Rail-DIN pour les machines qui doivent regrouper informatique, réseau et communication avec les équipements terrain dans un faible encombrement.
Trois réseaux 2.5GbE pour séparer les communications de la machine
Les 3 ports Ethernet 2.5GbE Intel® I226-IT prennent en charge Wake-on-LAN, le teaming et le démarrage PXE.
Cette configuration permet de séparer physiquement plusieurs flux :
- réseau machine ou automate ;
- caméra ou équipement de vision ;
- réseau de supervision ou réseau de l’usine.
Pour un fabricant de machines ou OEM, cette séparation peut simplifier la conception du système en évitant l’ajout d’une carte réseau supplémentaire.
Le débit 2.5GbE apporte également davantage de bande passante pour les applications de vision, d’acquisition ou de remontée importante de données.
Deux ports série isolés et des E/S numériques directement intégrées
Le NIFE 106-A04 possède 2 ports RS-232/485 sur DB9, chacun bénéficiant d’une isolation de 2,5 kV et d’un contrôle automatique du flux.
Le premier est accessible en façade et le second sous le boîtier.
Ils permettent de raccorder directement des automates, contrôleurs, instruments ou périphériques série sans utiliser de convertisseur externe.
Le système ajoute également 4 entrées et 4 sorties numériques isolées :
- courant DI : 2 mA ;
- courant DO : 200 mA par sortie ;
- jusqu’à 800 mA pour les quatre canaux.
Ces E/S permettent de récupérer des états de machine ou de commander des signaux simples directement depuis le PC.
Un emplacement Fieldbus pour dialoguer avec les réseaux d’automatisation
La partie supérieure intègre un emplacement Fieldbus ainsi qu’un passage d’antenne. Lorsque le Fieldbus n’est pas utilisé, quatre emplacements d’antennes peuvent être disponibles.
Cette possibilité est particulièrement intéressante lorsqu’un PC doit communiquer directement avec les réseaux de terrain présents dans une machine.
Les modules Fieldbus de la gamme couvrent notamment PROFINET, PROFIBUS, EtherCAT, EtherNet/IP, DeviceNet, CANopen et SERCOS III, selon le module sélectionné.
Le NIFE 106-A04 peut ainsi réunir dans un même équipement le traitement PC, les communications Ethernet et la connexion aux équipements d’automatisation.
Mini PCIe et M.2 pour ajouter stockage ou communication LTE
L’évolutivité constitue une différence importante par rapport au NIFE 106-A03.
Le NIFE 106-A04 intègre en standard :
- 1 Mini PCIe Full-size, PCIe x1 / USB 2.0 avec SIM ;
- 1 M.2 Key B 2242/3052, PCIe x1 / SATA / USB 3.0 avec SIM.
Le M.2 Key B peut notamment être utilisé pour du LTE ou du stockage.
Une configuration alternative permet de remplacer cet emplacement M.2 par un second Mini PCIe Full-size avec PCIe x1, USB 2.0, SATA et SIM.
Cette modularité devient intéressante pour une machine nécessitant une communication cellulaire, un stockage supplémentaire ou une extension spécifique sans augmenter fortement l’encombrement du PC.
USB-C 15 W pour alimenter directement un périphérique
En plus des 2 USB 3.2 Gen2 à 900 mA, le NIFE 106-A04 possède un port USB-C avec USB Power Delivery 5 V / 3 A, soit jusqu’à 15 W.
Il peut donc connecter et alimenter directement certains périphériques compatibles depuis le PC.
Une sortie HDMI permet également de raccorder un écran de maintenance ou une interface opérateur avec une résolution pouvant atteindre 3840 × 2160 à 30 Hz.
La concentration des principales E/S en façade et sous le boîtier facilite l’accès aux connexions lorsque plusieurs équipements sont montés côte à côte dans une armoire.
Un PC Fanless adapté à l’environnement d’une machine
L’alimentation accepte une tension typique 12 ou 24 VDC ±20 %, ce qui facilite l’intégration dans une armoire industrielle.
La plage de fonctionnement standard est de -10 °C à +60 °C avec faible circulation d’air ambiante. Pour les configurations soumises aux certifications CB, CCC ou UL, elle est de -10 °C à +55 °C.
Avec son stockage eMMC embarqué, le système supporte :
- 50 G de chocs pendant 11 ms ;
- 2 Grms de vibrations aléatoires de 5 à 500 Hz ;
- 2 Grms de vibrations sinusoïdales de 5 à 500 Hz.
Le TPM 2.0 complète la plateforme pour les applications nécessitant des fonctions de sécurité matérielle.
NIFE 106-A03 ou NIFE 106-A04 ?
Les deux systèmes utilisent le même processeur Intel Atom x7433RE, 8 Go de LPDDR5, 64 Go d’eMMC et trois réseaux 2.5GbE.
Le choix dépend surtout de la connectique nécessaire.
- 1 COM isolé ;
- 2 USB 3.2 ;
- aucune extension Mini PCIe/M.2 ;
- pas de DIO ;
- configuration simple et compacte.
NIFE 106-A04 :
- 2 COM isolés ;
- 4 DI + 4 DO isolées ;
- USB-C 15 W ;
- Mini PCIe ;
- M.2 Key B ;
- slot Fieldbus.
Le NIFE 106-A04 est donc plus adapté lorsqu’un PC doit devenir le point central de communication d’une machine, tandis que le NIFE 106-A03 convient mieux lorsqu’une connectique plus simple suffit.
Applications du NIFE 106-A04
- Automatisation industrielle
- PC pour fabricant de machines / OEM
- Contrôle de machine
- PC-Based Control
- Passerelle Fieldbus
- Communication PROFINET / EtherCAT / PROFIBUS selon module
- Collecte et traitement de données
- Edge Computing industriel
- Communication Ethernet / série
- E/S numériques de machine
- Monitoring d’équipements
- IIoT
- Installation Rail-DIN en armoire électrique
Version du NIFE 106-A04
| RÉFÉRENCE | P/N | PROCESSEUR | CONFIGURATION |
|---|---|---|---|
| NIFE 106-A04 | 10J70010605X0 | Intel® Atom® x7433RE Quad-Core | 8 Go LPDDR5, 64 Go eMMC, 3 × 2.5GbE, 2 COM isolés, DIO, USB-C, M.2 Key B et Mini PCIe |
Options et accessoires – NIFE 106-A04
| OPTION / ACCESSOIRE | P/N / FORMAT | UTILISATION |
|---|---|---|
| Mémoire 16 Go LPDDR5-4800 | Configuration sur projet | Augmentation de la mémoire embarquée |
| Module LTE / stockage | M.2 Key B 2242/3052 | Communication cellulaire ou stockage |
| Extension Mini PCIe | Mini PCIe Full-size | Extension PCIe / USB avec SIM |
| Second Mini PCIe | Configuration sur projet | Peut remplacer le M.2 Key B |
| Module Fieldbus | Selon protocole | PROFINET, PROFIBUS, EtherCAT, EtherNet/IP, DeviceNet, CANopen ou SERCOS III selon module |
| Adaptateur AC/DC 24 V / 60 W | 7400060077X00 | Alimentation secteur |
| Adaptateur AC/DC 24 V / 120 W | 7400120036X00 | Alimentation secteur pour configuration nécessitant davantage de puissance |
Votre machine doit communiquer avec plusieurs réseaux et équipements terrain ?
Le NIFE 106-A04 permet de réunir 3 réseaux 2.5GbE, 2 ports série isolés, des E/S numériques, un slot Fieldbus et des extensions M.2/Mini PCIe dans un PC Rail-DIN particulièrement compact.
Transmettez-nous les équipements à connecter, le protocole Fieldbus utilisé, le besoin en stockage et les communications nécessaires. Nous pouvons valider la configuration mémoire, le module Fieldbus et les extensions adaptées à votre machine.
→ Demander une configuration et un devis pour le NIFE 106-A04 via notre formulaire ci-dessous.
