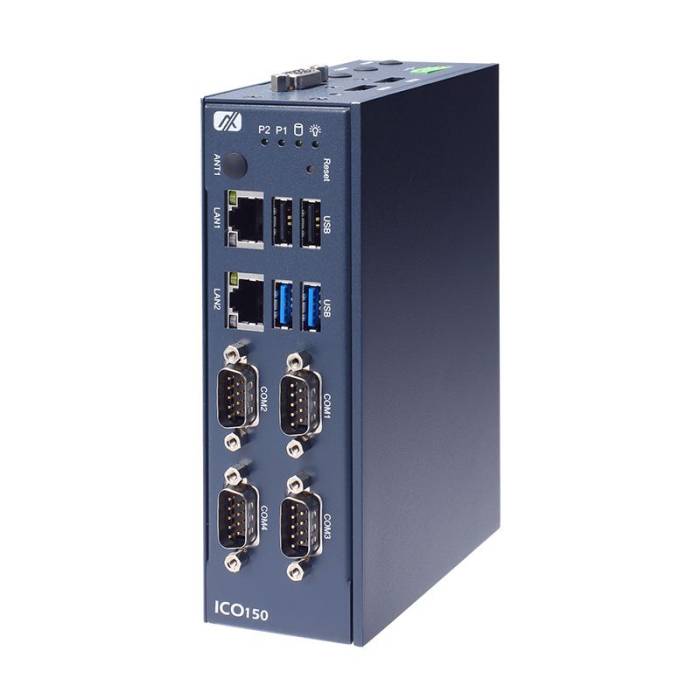

ICO150 Axiomtek – PC Fanless Rail-DIN IoT Intel Atom x7433RE

L’ICO150 d’Axiomtek est un PC Fanless industriel au format Rail-DIN conçu pour la collecte de données, le monitoring d’équipements et les applications IoT déployées au plus près du terrain. Il associe un processeur Intel Atom basse consommation à quatre ports série, quatre ports USB, deux interfaces Ethernet 2.5GbE, des E/S numériques programmables et plusieurs possibilités d’extension.

Son format compact facilite son installation dans une armoire électrique, un coffret machine ou un équipement disposant de peu d’espace. L’ICO150 rejoint la gamme de PC Fanless Rail-DIN destinée aux installations d’automatisation, de communication industrielle et d’Edge Computing.

Intel Atom x7433RE Quad Core et mémoire DDR5

L’ICO150 est équipé d’un processeur Intel® Atom® x7433RE Quad Core cadencé à 1,5 GHz, avec un TDP de 9 W.

Il dispose d’un emplacement SO-DIMM DDR5-4800 permettant d’installer jusqu’à 16 Go de mémoire RAM.

Cette plateforme basse consommation convient aux applications nécessitant un fonctionnement continu pour collecter, traiter, stocker ou transmettre les données provenant des équipements industriels.

4 ports série RS-232/422/485

Le PC intègre quatre ports COM RS-232/422/485, permettant de raccorder plusieurs équipements industriels utilisant une communication série.

Cette connectique facilite l’intégration d’automates, contrôleurs, compteurs, instruments ou autres périphériques terrain à une unité informatique centrale chargée du traitement et de la transmission des données.

L’ICO150 répond ainsi aux besoins de communication industrielle, IoT et télégestion lorsqu’il est nécessaire de faire communiquer des équipements série avec des systèmes Ethernet ou des applications logicielles.

2 ports Ethernet 2.5GbE avec TSN

L’ICO150 dispose de deux interfaces RJ-45 2.5GbE basées sur des contrôleurs Intel® I226-IT.

Les deux interfaces prennent en charge le TSN – Time-Sensitive Networking, une fonctionnalité destinée aux réseaux nécessitant une meilleure maîtrise des échanges temporels.

La datasheet Axiomtek indique également une isolation de 2 kV sur les interfaces Ethernet.

Cette connectivité permet au PC de séparer deux réseaux Ethernet ou de raccorder simultanément plusieurs équipements tout en disposant d’une bande passante supérieure au Gigabit Ethernet classique.

4 ports USB pour connecter les périphériques

Quatre interfaces USB sont disponibles :

• 2 × USB 3.2 ;

• 2 × USB 2.0.

Elles permettent de connecter différents périphériques industriels, interfaces de communication, dispositifs de stockage ou équipements nécessaires à l’application.

E/S numériques programmables

L’ICO150 intègre également une interface DIO 8 bits programmable.

Ces entrées/sorties numériques permettent d’échanger directement des états ou commandes simples avec certains équipements externes, en complément des communications série et Ethernet.

Sortie HDMI 4K

Une sortie HDMI 1.4b compatible 4K est disponible pour connecter un écran industriel, afficher une interface locale ou utiliser un logiciel de supervision directement sur le PC.

Une seconde sortie HDMI Full HD est proposée en option selon la configuration.

4G LTE et Wi-Fi selon configuration

Plusieurs emplacements permettent d’adapter les communications du PC au projet.

L’ICO150 dispose notamment de :

• 1 emplacement PCI Express Mini Card Full-size avec signal USB et support SIM pour module 4G LTE ;

• 1 emplacement PCI Express Mini Card Half-size avec SATA ou PCIe pour Wi-Fi ou mSATA ;

• 1 emplacement M.2 B+M Key 2242 permettant notamment l’utilisation d’un stockage NVMe compatible.

Cette capacité d’extension permet d’ajouter une communication sans fil ou cellulaire lorsque l’équipement doit transmettre ses données en dehors du réseau Ethernet local.

Stockage mSATA ou NVMe M.2

Deux possibilités de stockage sont prévues :

• mSATA via l’emplacement Mini PCIe Half-size compatible ;

• M.2 B+M Key 2242 pour stockage NVMe compatible.

La configuration peut ainsi être adaptée au système d’exploitation, au logiciel installé et au volume de données que l’application doit conserver localement.

Alimentation étendue de 9 à 36 VDC

L’ICO150 accepte une alimentation comprise entre 9 et 36 VDC, avec des tensions typiques de 12 ou 24 VDC.

Le circuit d’alimentation intègre plusieurs protections :

• OVP : protection contre les surtensions ;

• UVP : protection contre les sous-tensions ;

• OCP : protection contre les surintensités ;

• RPP : protection contre l’inversion de polarité.

Cette plage d’alimentation facilite l’intégration du PC dans différents équipements et armoires alimentés en courant continu.

Deux versions thermiques selon l’environnement

Deux versions de l’ICO150 sont proposées :

• La version ICO150-x7433-AW est destinée aux environnements nécessitant une température de fonctionnement étendue : -40 °C à +70 °C
• La version ICO150-x7433-AC fonctionne sur une plage : 0 °C à +50 °C

Le choix de la version doit donc être réalisé en fonction des températures réellement rencontrées dans l’installation.

Une conception Fanless IP30 pour montage Rail-DIN

Le châssis est réalisé en aluminium extrudé et acier renforcé avec un indice de protection IP30.

• La version AC mesure seulement : 48 × 110 × 155 mm
• La version Wide Temperature AW mesure : 65 × 110 × 155 mm

Le montage Rail-DIN est prévu en standard et un kit de fixation murale est disponible en option.

Le système supporte des vibrations de 3 Grms de 5 à 500 Hz sur les axes X, Y et Z en fonctionnement et bénéficie des certifications CE, FCC et UL.

TPM 2.0 pour la sécurité matérielle

L’ICO150 intègre un TPM 2.0, permettant aux systèmes d’exploitation et applications compatibles d’exploiter des fonctions de sécurité matérielle.

Le PC prend en charge Windows® 11 IoT et Ubuntu 22.04.

Gestion des équipements avec AXView 4.0

L’ICO150 prend en charge Axiomtek EAPI ainsi que la solution AXView 4.0 pour la surveillance et la gestion centralisée des équipements Edge.

AXView 4.0 permet notamment de superviser un parc d’équipements depuis une interface centralisée, un atout pour les installations distribuées ou multi-sites.

Retrouvez également notre gamme complète de PC Fanless industriels pour comparer les performances, formats, interfaces et possibilités d’extension selon votre application.

Applications de l’ICO150

L’ICO150 est adapté aux applications nécessitant une unité informatique compacte, communicante et installable directement dans une armoire :

• passerelle IoT industrielle ;

• collecte de données terrain ;

• monitoring d’équipements ;

• condition monitoring ;

• automatisation industrielle ;

• communication série et Ethernet ;

• connexion de machines et d’équipements OT ;

• supervision locale ;

• traitement de données en périphérie ;

• installations multi-sites ;

• Smart Building ;

• agriculture connectée.

L'’ICO150 est également idéal pour la collecte de données et le condition monitoring dans les usines, les bâtiments intelligents et les installations agricoles.

Versions disponible

Options et accessoires – ICO150

Besoin d’une passerelle IoT compacte pour connecter vos équipements terrain ?

Avec 4 ports série, 2 réseaux 2.5GbE TSN, 4 USB, des E/S numériques et des possibilités d’extension Wi-Fi ou 4G LTE, l’ICO150 peut centraliser les communications et le traitement des données directement dans votre armoire.

Transmettez-nous les équipements à connecter, vos besoins de communication, la température de fonctionnement et le système d’exploitation souhaité. Nos spécialistes vous accompagnent dans le choix de la version AC ou AW et des extensions adaptées à votre projet.

→ Demander un devis pour l’ICO150 via notre formulaire ci-dessous.
