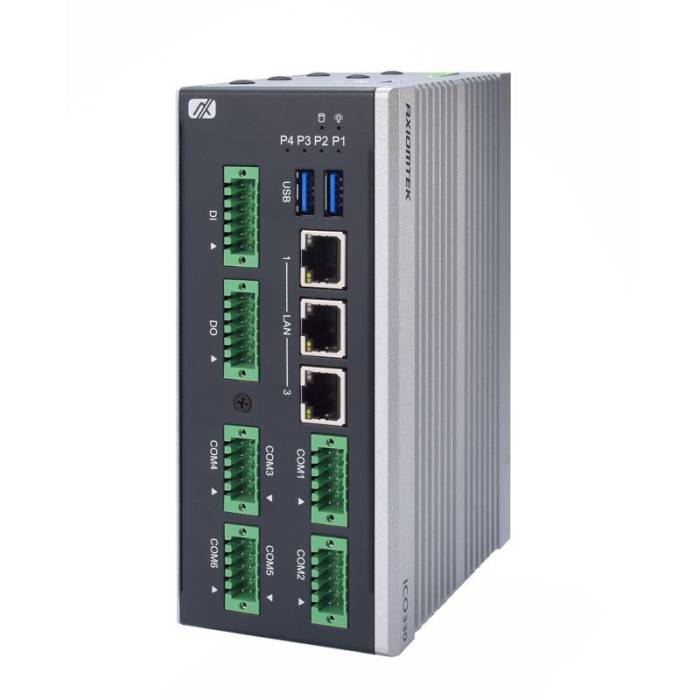

ICO330 Axiomtek – PC Fanless industriel Rail-DIN avec Intel Atom, 3 ports 2.5GbE et E/S isolées

L’ICO330 d’Axiomtek est un PC Fanless industriel au format Rail-DIN destiné aux applications nécessitant une forte connectivité dans un encombrement réduit. Il associe des processeurs Intel Atom basse consommation, trois interfaces Ethernet 2.5GbE isolées, des ports série isolés et de nombreuses possibilités d’extension pour les communications sans fil.

Son format permet une installation directe dans une armoire électrique ou un coffret industriel. L’ICO330 complète la gamme de PC Fanless Rail-DIN proposée par IP Systèmes pour les applications d’automatisation, de collecte de données, de communication industrielle et d’Edge Computing.

Deux formats sont disponibles : une version Slim disposant de deux ports série isolés et une version Full pouvant intégrer six ports série isolés et 16 E/S numériques isolées.

Intel Atom x6212RE ou x6414RE et jusqu’à 32 Go de RAM

Deux processeurs Intel Atom sont proposés :

• Intel Atom® x6212RE : 2 cœurs, 1,2 GHz, TDP 6 W ;

• Intel Atom® x6414RE : 4 cœurs, 1,5 GHz, TDP 9 W.

Le système dispose d’un emplacement SO-DIMM DDR4-3200 acceptant jusqu’à 32 Go de mémoire RAM.

Ces deux configurations permettent de sélectionner le niveau de puissance nécessaire selon le traitement local à effectuer, le nombre d’équipements connectés et les logiciels déployés sur le PC.

3 ports Ethernet 2.5GbE isolés

L’ICO330 intègre trois ports Ethernet RJ-45 2.5GbE, basés sur des contrôleurs Intel® I226-IT.

Les trois interfaces réseau disposent d’une isolation électrique de 1,5 kV. Cette isolation contribue à protéger le système et les équipements connectés contre les différences de potentiel et certaines perturbations électriques pouvant être rencontrées dans les installations industrielles.

Avec ses trois interfaces réseau indépendantes, l’ICO330 peut assurer le raccordement de plusieurs équipements Ethernet ou la séparation de différents réseaux au sein d’une installation.

Jusqu’à 6 ports RS-232/422/485 isolés

Les interfaces série dépendent de la version choisie.

La version Slim dispose de :

• 2 × RS-232/422/485 isolés sur borniers.

La version Full dispose de :

• 6 × RS-232/422/485 isolés sur borniers.

Cette connectique permet de raccorder directement plusieurs automates, contrôleurs, compteurs, capteurs, instruments ou autres équipements utilisant une communication série.

L’ICO330 peut ainsi être utilisé comme unité de collecte et de traitement dans des installations associant équipements série et réseau Ethernet, notamment pour les projets de communication industrielle et IoT.

8 entrées et 8 sorties numériques isolées sur la version Full

La version Full de l’ICO330 dispose également de :

8 entrées numériques + 8 sorties numériques isolées.

Ces 16 E/S permettent d’intégrer directement des signaux numériques dans l’application sans nécessairement ajouter un équipement d’E/S supplémentaire.

Les E/S numériques ne sont disponibles que sur les versions ICO330-X6212-A et ICO330-X6414-A.

Communication 5G, LTE et Wi-Fi

Plusieurs emplacements d’extension permettent d’adapter la connectivité du PC :

• 1 × M.2 Key B 3050/3052 avec PCIe, USB 3.2 et USB 2.0 pour module Wi-Fi ou 5G compatible ;

• 1 × Mini PCI Express Full-size avec USB 2.0 pour module Wi-Fi ou LTE compatible ;

• 1 × Mini PCI Express Half-size avec PCIe, USB 2.0 et SATA pour module Wi-Fi ou stockage mSATA.

Deux emplacements SIM sont prévus pour les configurations utilisant les modules de communication cellulaire compatibles.

L’ICO330 peut ainsi être configuré pour transmettre les données collectées sur le terrain via un réseau filaire, Wi-Fi ou cellulaire selon les besoins de l’installation.

Plusieurs possibilités de stockage

Le stockage peut être adapté à l’application avec :

• 1 × emplacement interne SATA 2,5 pouces ;

• 1 × stockage mSATA utilisant l’un des emplacements Mini PCI Express ;

• 1 × stockage eMMC en option.

Cette flexibilité permet de dimensionner la capacité de stockage selon le système d’exploitation, le logiciel industriel et le volume de données à conserver localement.

Sortie HDMI et deux ports USB 3.2

L’ICO330 dispose d’une sortie HDMI jusqu’à 1920 × 1080 à 60 Hz pour connecter un écran de supervision ou une interface locale.

Deux ports USB 3.2 permettent également de connecter des périphériques externes nécessaires à l’installation ou à la maintenance du système.

Alimentation étendue de 9 à 36 VDC

L’alimentation est réalisée via un bornier avec une plage d’entrée de : 9 à 36 VDC, typiquement 12 ou 24 VDC.

L’ICO330 intègre plusieurs protections électriques :

• OVP : protection contre les surtensions ;

• UVP : protection contre les sous-tensions ;

• OCP : protection contre les surintensités ;

• RPP : protection contre l’inversion de polarité.

Cette plage d’alimentation facilite son intégration dans différentes installations industrielles alimentées en courant continu.

Températures de fonctionnement de -40 °C à +70 °C

L’ICO330 est spécifié pour fonctionner entre : -40 °C et +70 °C et prend en charge le démarrage à froid à -40 °C.

La plage étendue de température permet son installation dans des équipements et armoires exposés à des conditions thermiques plus contraignantes qu’un environnement informatique classique.

L’humidité relative supportée est comprise entre 10 et 95 %, sans condensation. Le système supporte également des vibrations de 3 Grms avec stockage, de 5 à 500 Hz sur les axes X, Y et Z en fonctionnement.

Conception IP40 et montage Rail-DIN

Le boîtier combine aluminium extrudé et acier renforcé avec un indice de protection IP40.

Deux formats sont disponibles :

• Slim : 55 × 110 × 155 mm, pour un poids de 1 kg ;

• Full : 66 × 110 × 155 mm, pour un poids de 1,5 kg.

Le montage Rail-DIN permet une installation directe dans une armoire industrielle. Un montage mural est également pris en charge.

L’ICO330 bénéficie des certifications CE Class A et FCC Class A. Il intègre également un TPM 2.0 pour les fonctions de sécurité matérielle.

La gamme complète de PC Fanless industriels permet de comparer l’ICO330 à d’autres formats et niveaux de performances selon les contraintes de votre installation.

Applications de l’ICO330

L’ICO330 répond aux applications industrielles nécessitant une forte capacité de communication et un montage compact sur Rail-DIN :

• collecte de données terrain ;

• passerelle IoT industrielle ;

• communication entre équipements série et Ethernet ;

• automatisation industrielle ;

• supervision locale ;

• Edge Computing industriel ;

• gestion de plusieurs réseaux Ethernet ;

• communication Wi-Fi, LTE ou 5G selon configuration ;

• intégration dans une armoire électrique ;

• traitement et stockage local des données.

L’ICO330 est également idéal pour la collecte et la communication de données dans les domaines de l’énergie, de l’automatisation et des systèmes IoT industriels.

Version disponible

A savoir : Toutes les versions disposent de 2 USB 3.2, 3 LAN 2.5GbE isolés et 1 sortie HDMI.

Options et extensions

Besoin d’un PC Fanless Rail-DIN pour connecter vos équipements industriels ?

Avec ses 3 réseaux 2.5GbE isolés, jusqu’à 6 ports série, ses E/S numériques et ses possibilités de communication Wi-Fi, LTE ou 5G, l’ICO330 peut être configuré selon les équipements et les réseaux présents dans votre installation.

Transmettez-nous les interfaces à connecter, vos besoins de communication et les contraintes de votre environnement. Nos spécialistes vous accompagnent dans le choix du processeur, de la version Slim ou Full, du stockage et des extensions nécessaires.
