eBOX630B Axiomtek – PC Fanless Edge IA Intel Core Ultra

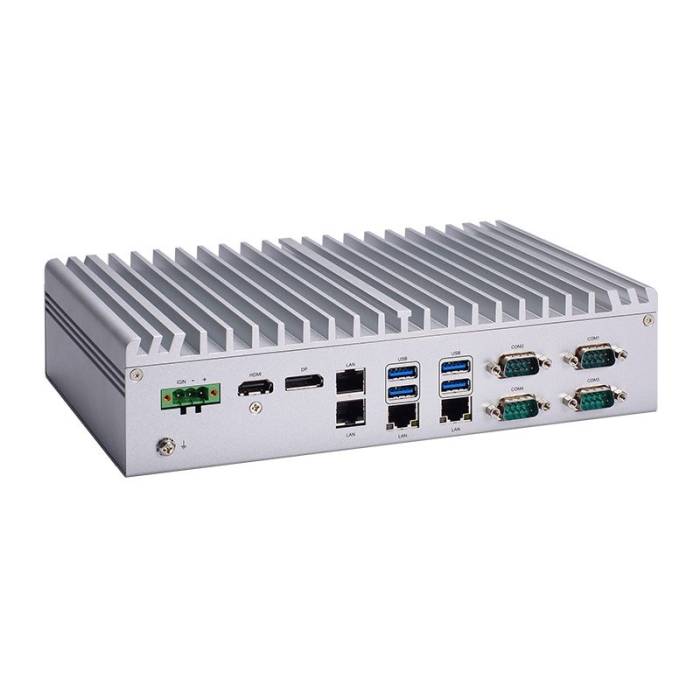

L’eBOX630B d’Axiomtek est un PC Fanless industriel conçu pour exécuter des traitements intensifs directement au plus près des machines, des caméras et des équipements terrain. Il associe les processeurs Intel® Core™ Ultra 5 et Core™ Ultra 7 Series 1 et Series 2 à plusieurs moteurs de calcul : CPU, GPU Intel® Arc et NPU Intel® AI Boost.

Cette combinaison répond particulièrement bien aux applications de vision industrielle, analyse vidéo, intelligence artificielle en périphérie, robotique, contrôle qualité, maintenance prédictive et automatisation industrielle.

L’eBOX630B rejoint la gamme de PC Fanless industriels et les PC Fanless dédiés à l’intelligence artificielle que nous proposons.

Intel Core Ultra Series 1 et Series 2

Quatre processeurs sont disponibles selon le niveau de performances recherché :

• Intel® Core™ Ultra 5 125H – 14 cœurs, TDP 28 W ;

• Intel® Core™ Ultra 7 155H – 16 cœurs, TDP 28 W ;

• Intel® Core™ Ultra 5 225H – 14 cœurs, TDP 28 W ;

• Intel® Core™ Ultra 7 255H – 16 cœurs, TDP 28 W.

Les versions Series 1 et Series 2 permettent d’adapter la puissance du système aux traitements à réaliser tout en conservant le même format, les mêmes interfaces et les mêmes possibilités d’intégration.

CPU, GPU et NPU pour traiter l’IA directement sur le terrain

L’eBOX630B exploite trois types de ressources de calcul complémentaires :

• Le CPU Intel® Core™ Ultra assure l’exécution du système, des logiciels industriels et des traitements généralistes.
• Le GPU Intel® Arc des processeurs H prend en charge les charges graphiques et les traitements parallèles.
• Le NPU Intel® AI Boost est spécifiquement destiné à accélérer les calculs d’intelligence artificielle avec une consommation maîtrisée.

Le PC prend également en charge Intel® OpenVINO™, permettant de déployer et d’optimiser des modèles d’IA sur les ressources de calcul Intel disponibles.

L’eBOX630B peut ainsi prendre en charge localement des traitements comme la détection d’objets, l’analyse d’images, l’inspection visuelle, l’analyse vidéo multi-flux ou certaines fonctions de maintenance prédictive, sans envoyer systématiquement les données vers un serveur distant.

Jusqu’à 96 Go de mémoire DDR5

Deux emplacements SO-DIMM DDR5-5600 non-ECC permettent d’installer jusqu’à 96 Go de mémoire RAM.

Cette capacité est particulièrement intéressante pour les applications manipulant simultanément plusieurs flux vidéo, des modèles d’intelligence artificielle, des bases de données locales ou des logiciels industriels nécessitant une quantité importante de mémoire.

Pour les fabricants de machines et OEM, l’eBOX630B peut ainsi assurer les traitements informatiques qui dépassent les fonctions traditionnellement confiées à l’automate : vision, acquisition, traitement de données, supervision, logiciel métier ou intelligence artificielle.

Deux baies SSD/HDD extractibles avec RAID 0/1

L’eBOX630B dispose de deux baies SATA 2,5 pouces accessibles en façade, compatibles avec des disques SSD ou HDD d’une hauteur maximale de 9,5 mm.

Le système prend en charge :

• RAID 0 pour répartir les données entre deux disques ;

• RAID 1 pour créer une redondance entre les deux supports.

Un emplacement M.2 Key M 2280 PCIe Gen 4 x4 permet également d’intégrer un SSD NVMe.

Cette combinaison permet d’associer un stockage NVMe rapide à deux supports SATA destinés au stockage de données, d’images, de vidéos ou de journaux machine.

3 ports Ethernet 2.5GbE avec TSN + 1 port Gigabit Ethernet

L’eBOX630B intègre quatre interfaces réseau :

• 3 × Ethernet 2.5GbE Intel® I226-IT ;

• 1 × Gigabit Ethernet Intel® I210-IT.

Les trois interfaces 2.5GbE prennent en charge le TSN – Time-Sensitive Networking.

Cette connectique permet de raccorder plusieurs caméras, équipements de vision, machines ou réseaux industriels tout en disposant de plusieurs interfaces Ethernet indépendantes.

Pour les applications de vision industrielle ou d’analyse vidéo nécessitant d’importants transferts de données, les interfaces 2.5GbE apportent une bande passante supérieure au Gigabit Ethernet traditionnel.

4 ports COM pour les équipements industriels

L’eBOX630B dispose de quatre ports série :

• 2 × RS-232/422/485 avec contrôle automatique du flux ;

• 2 × RS-232 avec contrôle automatique du flux.

Le PC peut ainsi communiquer directement avec différents contrôleurs, automates, instruments ou équipements utilisant encore des interfaces série, en complément des communications Ethernet.

6 ports USB Type-A et 2 USB Type-C

La connectique USB comprend :

• 2 × USB 3.2 Gen 1 Type-A ;

• 2 × USB 3.2 Gen 2 Type-A ;

• 2 × USB 2.0 Type-A ;

• 2 × USB Type-C USB 3.2 Gen 2.

Les deux ports USB-C prennent en charge DisplayPort. L’un d’eux dispose également d’une fonction Power Delivery jusqu’à 30 W.

Cette connectique permet de raccorder de nombreux périphériques : caméras, interfaces d’acquisition, systèmes de stockage, dongles, écrans ou autres équipements USB.

E/S numériques 8 canaux

Une interface DIO sur connecteur DB9 femelle fournit :

• 4 entrées numériques TTL ;

• 4 sorties numériques TTL.

Ces E/S permettent d’échanger directement des états ou commandes simples avec des équipements externes.

Jusqu’à quatre interfaces d’affichage

L’eBOX630B dispose d’une connectique vidéo particulièrement complète :

• 1 × HDMI 1.4b verrouillable ;

• 1 × DisplayPort 1.4a ;

• 2 × DisplayPort via les ports USB Type-C.

Cette configuration permet de disposer de plusieurs affichages pour la supervision, l’analyse d’images ou les applications nécessitant plusieurs écrans.

Extensions Wi-Fi et LTE

Deux emplacements permettent d’ajouter des fonctions de communication :

• 1 × PCI Express Mini Card Full-size, avec signaux USB et PCIe ;

• 1 × M.2 Key E 2230, notamment destiné au Wi-Fi.

Le système dispose également d’un emplacement SIM accessible en façade et de quatre ouvertures pour antennes.

Des modules Wi-Fi et LTE sont proposés en option selon la configuration du projet.

TPM 2.0

L’eBOX630B intègre un TPM 2.0 pour les applications exploitant les fonctions de sécurité matérielle compatibles.

Le système dispose également d’un Watchdog Timer configurable de 1 à 255 secondes.

Les systèmes d’exploitation pris en charge par Axiomtek sont :

• Windows® 11 IoT ;

• Linux.

Alimentation étendue de 9 à 60 VDC

L’eBOX630B accepte une alimentation comprise entre : 9 et 60 VDC via un connecteur Phoenix.

Le circuit d’alimentation intègre plusieurs protections :

• protection contre les surtensions OVP ;

• protection contre les sous-tensions UVP ;

• protection contre les courts-circuits SCP ;

• protection contre les surintensités OCP ;

• protection contre l’inversion de polarité.

La consommation maximale indiquée par Axiomtek est de 55,3 W avec une alimentation 48 VDC.

Fonctionnement de -40°C à +60°C

Avec de la mémoire et du stockage Wide Temperature sélectionnés pour cette utilisation, l’eBOX630B est spécifié pour fonctionner de : -40 °C à +60 °C avec un flux d’air de 0,7 m/s.

Sa température de stockage s’étend de -40 °C à +70 °C et l’humidité relative admissible est comprise entre 10 et 95 % sans condensation.

Le système supporte également des contraintes mécaniques élevées avec un SSD :

• 50 G, demi-sinus, 11 ms selon IEC 60068-2-27 ;

• 40 G selon MIL-STD-810H, Method 516.8, Procedure I ;

• 3 Grms de 5 à 500 Hz selon IEC 60068-2-64 ;

• conformité aux essais de vibration MIL-STD-810H Method 514.8.

Conception Fanless IP40

L’eBOX630B utilise un boîtier en aluminium extrudé et acier renforcé.

Son indice de protection est : IP40 avec les câbles de connexion installés.

Ses dimensions sont de : 250 × 170 × 60 mm pour un poids net de 2,4 kg.

Le système peut être installé avec un kit de montage mural ou un kit Rail-DIN.

Il bénéficie des certifications CE, FCC Class A et UKCA.

Applications de l’eBOX630B

L’eBOX630B est particulièrement adapté aux applications nécessitant à la fois une puissance de calcul importante, une forte connectivité et des fonctions de traitement IA en local :

• vision industrielle ;

• inspection et contrôle qualité automatisé ;

• détection d’objets ;

• analyse vidéo multi-flux ;

• Edge IA ;

• Edge Computing industriel ;

• robotique ;

• cellule robotisée ;

• maintenance prédictive ;

• supervision de machines ;

• acquisition et analyse de données ;

• pilotage d’équipements ;

• traitement graphique ;

• automatisation industrielle ;

• machines spéciales et équipements OEM.

Version disponible

Options et accessoires

Besoin de conseil pour une application industrielle ?

Vision industrielle, analyse vidéo, robotique ou traitement de données : les performances nécessaires dépendent du nombre de flux à traiter, du modèle d’IA utilisé, du stockage et des équipements à connecter.

Avec quatre processeurs Intel® Core™ Ultra disponibles, jusqu’à 96 Go de DDR5, trois réseaux 2.5GbE et plusieurs solutions de stockage, l’eBOX630B peut être configuré précisément selon votre application.

Transmettez-nous votre besoin et vos contraintes techniques pour valider la configuration adaptée à votre projet.
