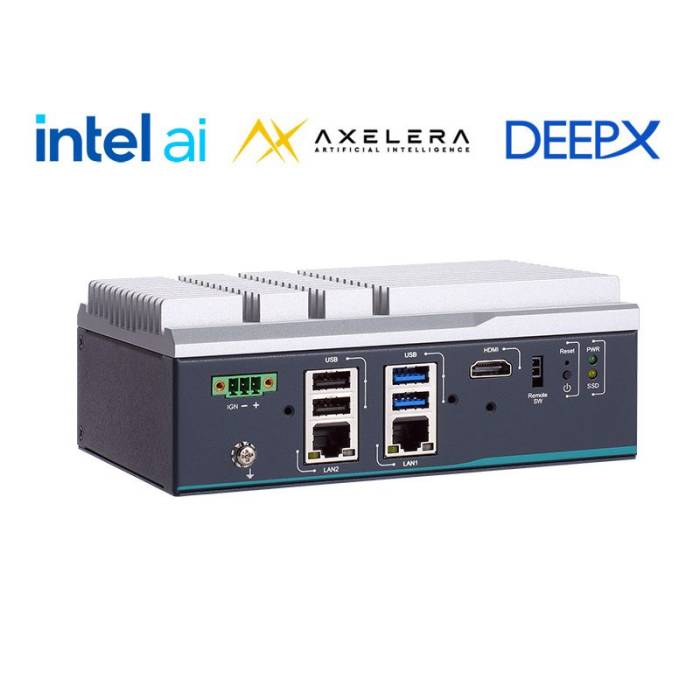

-Présentation AIM101 Axiomtek – PC Fanless Edge IA Intel N150 jusqu’à 214 TOPS
L’AIM101 d’Axiomtek est un PC Fanless Edge IA conçu pour traiter les données directement à proximité des caméras, capteurs ou équipements industriels. Son intérêt est de réunir dans un format compact un processeur Intel basse consommation et un emplacement M.2 PCIe Gen3 x4 capable d’accueillir un accélérateur IA dédié.
Il répond ainsi aux applications de vision industrielle, détection d’objets, classification d’images ou analyse vidéo qui ne nécessitent pas nécessairement un puissant GPU PCIe. Le traitement peut être effectué localement, sans transférer systématiquement les flux vers un serveur distant.
L’AIM101 complète notre gamme de PC Fanless dédiés à l’intelligence artificielle, avec une approche particulièrement intéressante pour les projets où compacité, consommation et puissance d’inférence doivent rester maîtrisées.
Une puissance IA adaptable au projet, jusqu’à 214 TOPS
Le processeur Intel® N150 Quad-Core Twin Lake, cadencé jusqu’à 3,6 GHz, prend en charge le système, les communications et les traitements généraux. Les opérations d’inférence peuvent être confiées à une carte accélératrice installée dans le slot M.2 Key M 2280 PCIe Gen3 x4.
Axiomtek valide plusieurs solutions :
- Axelera Metis : 214 TOPS INT8 ;
- DeepX DX-M1 : 25 TOPS INT8 ;
- Hailo-8 : 26 TOPS INT8, sur projet ;
- MemryX MX3 : 20 TOPS BF16, sur projet.
Cette modularité permet de ne pas surdimensionner le PC. Une application de vision simple peut utiliser un accélérateur de quelques dizaines de TOPS, tandis qu’un projet traitant davantage de flux ou des modèles plus exigeants peut bénéficier de la solution Axelera jusqu’à 214 TOPS.
Deux réseaux 2.5GbE pour les caméras et équipements Edge
L’AIM101 dispose de deux interfaces Ethernet 2.5GbE Intel® I226-V, ainsi que de deux USB 3.2 Gen2 et deux USB 2.0. Une sortie HDMI permet également de connecter un affichage local.
Cette connectique est particulièrement pertinente pour les projets de vision : les flux provenant de caméras ou d’autres équipements réseau peuvent être transférés vers le PC à haut débit avant d’être traités localement par l’accélérateur IA.
Trois emplacements DB9 demi-format sont également prévus pour ajouter, selon la configuration, des ports COM, des E/S numériques ou deux interfaces CAN bus. L’AIM101 peut ainsi s’intégrer dans une machine et communiquer avec les équipements terrain en complément des caméras.
Il répond notamment aux besoins des fabricants de machines et OEM souhaitant ajouter des fonctions de vision ou d’analyse IA directement dans leur équipement.
Stockage, Wi-Fi 6E et LTE selon le besoin
Plusieurs configurations de stockage sont possibles :
- SSD/HDD SATA 2,5 pouces ;
- SSD NVMe M.2 2280 ;
- SSD mSATA.
Le slot M.2 Key M étant partagé entre l’accélérateur IA et le SSD NVMe, ces deux équipements ne peuvent pas être utilisés simultanément. Dans une configuration avec accélérateur IA, le stockage peut donc être réalisé en SATA 2,5 pouces ou en mSATA.
Un emplacement M.2 Key E 2230 est prévu pour le Wi-Fi 6E, tandis qu’un Mini PCIe Full-size peut recevoir une extension Wi-Fi, LTE, GPS ou un stockage mSATA. Un emplacement Nano SIM et cinq ouvertures d’antenne complètent ces possibilités.
Un Edge AI prévu pour fonctionner hors d’une salle informatique
L’AIM101 fonctionne avec une alimentation 9 à 36 VDC avec Smart Ignition et peut être installé en montage mural ou sur Rail-DIN. Son boîtier Fanless IP40 mesure seulement 167 × 119 × 62,6 mm pour 1,1 kg.
La plage maximale annoncée atteint -40 °C à +70 °C avec accélérateur et stockage Wide Temperature compatibles. Il faut toutefois tenir compte du module IA sélectionné : la configuration Axelera Metis est spécifiée de -20 °C à +70 °C, tandis que la configuration DeepX DX-M1 est donnée de -25 °C à +70 °C.
Le système est également spécifié pour des vibrations de 3 Grms et des chocs de 50 G avec SSD, avec références aux essais IEC 60068 et MIL-STD-810H. Un TPM 2.0 est intégré.
Pour les applications nécessitant davantage de puissance CPU ou un NPU directement intégré au processeur, l’eBOX630B Intel Core Ultra constitue une alternative complémentaire, sinon n'hésitez pas à consulter notre offre comlète de PC Fanless.
Applications de l’AIM101
- Vision industrielle
- Détection et reconnaissance d’objets
- Classification d’images
- Analyse vidéo Edge
- Contrôle qualité par vision
- Sécurité et vidéosurveillance intelligente
- Smart City et gestion du trafic
- Agriculture de précision
- Traitement IA intégré dans une machine
Version disponible
| RÉFÉRENCE | P/N | PROCESSEUR | CONFIGURATION |
|---|---|---|---|
| AIM101-N150-8R | E27Y101101 | Intel® N150 Quad-Core jusqu’à 3,6 GHz |
8 Go LPDDR5, 2 × 2.5GbE, 4 USB, HDMI et M.2 PCIe Gen3 x4 |
Options et accessoires – AIM101
| OPTION / ACCESSOIRE | RÉFÉRENCE | UTILISATION |
|---|---|---|
| Accélérateur IA Axelera Metis | E29R155106 | Module M.2 + kit thermique, jusqu’à 214 TOPS INT8 |
| Accélérateur IA DeepX DX-M1 | E29R155107 | Module M.2 + kit thermique, jusqu’à 25 TOPS INT8 |
| Accélérateur Hailo-8 | Sur projet | Accélération IA jusqu’à 26 TOPS INT8 |
| Accélérateur MemryX MX3 | Sur projet | Accélération IA jusqu’à 20 TOPS BF16 |
| Kit thermique SSD NVMe M.2 | E29R155103 | Installation d’un SSD NVMe M.2 |
| Kit câble SATA 2,5" | E29R155105 | Installation d’un SSD/HDD SATA 2,5" |
| Kit thermique Mini PCIe / mSATA | E29R155102 | Installation Mini PCIe ou stockage mSATA |
| Kit de montage mural | E29R155100 | Fixation murale |
| Kit Rail-DIN | E29R155101 | Installation sur Rail-DIN |
| Câble Remote Power Switch | 594K6220210E | Commande d’alimentation distante |
| Adaptateur 24 V / 60 W | 509000005500 | Alimentation secteur |
| Câble COM | 590000053600 | Ajout de ports RS-232/422/485, jusqu’à 2 DB9 |
| Câble DIO 8 canaux 0-7 | 592000000400 | Première interface DIO 8 canaux TTL |
| Câble DIO 8 canaux 8-15 | 590000101500 | Seconde interface DIO 8 canaux TTL |
| Module double CAN bus | E39Q108103 | 2 × CAN bus 2.0A/B |
| Module Wi-Fi | Selon configuration | Communication réseau sans fil |
| Module LTE | Selon configuration | Communication cellulaire |
Quelle puissance IA faut-il réellement à votre application ?
Détection d’objets, contrôle qualité, analyse vidéo ou vision multi-caméras : l’AIM101 permet d’adapter l’accélérateur IA au niveau de performances réellement nécessaire, de 25 à 214 TOPS selon la solution retenue.
Indiquez-nous le nombre de caméras, le modèle d’IA utilisé, les interfaces terrain et les contraintes de fonctionnement. Nous vous accompagnons dans le choix de l’accélérateur, du stockage et des extensions adaptées.
→ Demander une configuration et un devis pour l’AIM101 via notre formulaire ci-dessous.
