Datasheet technique
Présentation
-Panel PC inox IP69K pour environnements industriels sévères

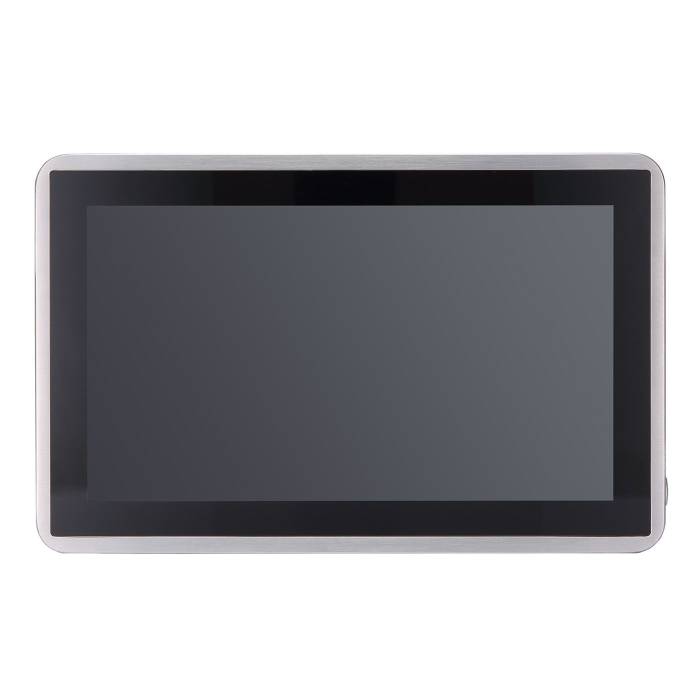

Le GOT815A-TGL-WCD d’Axiomtek est un Panel PC industriel fanless de 15,6 pouces conçu pour les installations soumises à des contraintes élevées de nettoyage, d’humidité, de poussière, de corrosion ou de sécurité.
Son châssis intégral en acier inoxydable SUS304, disponible en SUS316 en option, bénéficie des indices de protection IP66 et IP69K. Il rejoint ainsi notre gamme de Panel PC inox IP66/IP69K pour les applications nécessitant un équipement informatique entièrement protégé.
Les interfaces utilisent des connecteurs M12 étanches, permettant de maintenir la protection du système lors du raccordement des périphériques, du réseau et de l’alimentation.
Class I Division 2 pour certaines zones à risque
Le GOT815A-TGL-WCD peut être utilisé dans une configuration certifiée Class I Division 2 (CID2) destinée à certaines zones dangereuses où des gaz, vapeurs ou substances inflammables peuvent être présents dans des conditions définies par cette classification.
Cette certification est particulièrement pertinente pour les applications des secteurs pétrolier, gazier, chimique et énergétique.
La configuration CID2 impose l’utilisation du capot de protection E/S prévu par Axiomtek. La conformité doit donc être étudiée au niveau de la configuration complète du produit et non uniquement de la référence de base.
Class I Division 2 ne doit pas être confondu avec une certification ATEX. Pour un projet soumis à une réglementation ATEX ou IECEx, les exigences applicables doivent être vérifiées séparément avant sélection du matériel.
Châssis inox pour agroalimentaire, pharmacie et nettoyage haute pression
La protection IP69K permet au GOT815A-TGL-WCD de résister aux opérations de nettoyage sous forte pression et à température élevée prévues par cet indice.
Cette conception convient notamment aux équipements utilisés dans l’industrie agroalimentaire, aux lignes de production soumises à des procédures de lavage régulières ainsi qu’aux environnements pharmaceutiques nécessitant des équipements informatiques protégés. Retrouvez également nos solutions pour l’industrie pharmaceutique.
Le choix entre SUS304 et SUS316 dépend notamment des agents chimiques, des conditions de corrosion et des procédures de nettoyage utilisés sur le site. Notre guide SUS304, SUS316 et SUS316L détaille les principales différences entre ces aciers inoxydables.
Intel Core i5-1145G7E ou Celeron 6305E
Le GOT815A-TGL-WCD peut être configuré avec un Intel Core i5-1145G7E à 2,6 GHz.
Une seconde version, le GOT815A-11C-WCD, utilise un Intel Celeron 6305E à 1,8 GHz.
La plateforme dispose d’un emplacement SO-DIMM DDR4-3200 acceptant jusqu’à 32 Go de mémoire.
Le disque repose sur un SSD SATA 2,5 pouces. Un emplacement M.2 Key E 2230 permet d’intégrer une fonction de communication sans fil selon la configuration.
La version Core i5 peut être privilégiée pour les logiciels de supervision, de contrôle ou de traitement nécessitant davantage de ressources. Elle peut également compléter notre sélection de Panel PC avec processeur puissant.
Écran tactile 15,6 pouces WXGA
L’écran TFT LCD de 15,6 pouces offre une résolution 1366 × 768 WXGA et une luminosité de 400 cd/m².
Il utilise un tactile capacitif projeté multipoint avec une face avant plane, adaptée aux équipements soumis à des procédures régulières de nettoyage.
Des capteurs de proximité et de luminosité sont disponibles en option afin d’adapter certaines fonctions de l’interface opérateur aux conditions d’utilisation.
Connecteurs M12 et Ethernet 2,5 GbE
Le GOT815A-TGL-WCD dispose de :
-
1 × Ethernet 2,5 GbE Intel I225 sur connecteur M12 ;
-
2 × RS-232/422/485 sur connecteurs M12 ;
-
4 × USB 2.0 sur connecteurs M12 ;
-
1 × connecteur d’alimentation DC M12.
L’utilisation de connecteurs industriels verrouillables permet de maintenir des raccordements fiables dans les installations exposées à l’eau, aux poussières et aux contraintes mécaniques.
Le TPM 2.0 est intégré.
Alimentation 12 à 24 VDC et température étendue
Le système accepte une alimentation 12 à 24 VDC et fonctionne de -20 °C à +50 °C.
La conception fanless évite l’utilisation d’un ventilateur mécanique et limite les entrées d’air dans le système.
Le GOT815A-TGL-WCD supporte également des vibrations aléatoires de 1G de 5 à 500 Hz avec SSD 2,5 pouces.
Références disponibles
GOT815A-TGL-WCD – P/N E22B815A00
15,6" WXGA, Intel Core i5-1145G7E, tactile capacitif projeté, 400 cd/m², inox IP66/IP69K et alimentation 12–24 VDC.
GOT815A-11C-WCD – P/N E22B815A01
15,6" WXGA, Intel Celeron 6305E, tactile capacitif projeté, 400 cd/m², inox IP66/IP69K et alimentation 12–24 VDC.
Accessoires spécifiques Class I Division 2
882B815A0A0E
Kit capot E/S CID2 inférieur.
882B815A1A0E
Kit capot E/S CID2 supérieur.
La configuration certifiée Class I Division 2 doit utiliser le capot E/S prévu par Axiomtek.
Autres accessoires
594B8122100E
Câble COM étanche, 1,8 m.
594B7102700E
Câble Ethernet étanche, 1,8 m.
594B8152820E
Câble USB étanche, 1,8 m.
509000002200
Adaptateur secteur 24 V / 90 W avec connecteur M12 A-coded 5 broches.
822B815A050E
Kit Wi-Fi 5 M.2 pour GOT8xxA, prévu pour configuration CID2 correspondante.
Votre installation impose IP69K ou Class I Division 2 ?
Transmettez-nous la classification de la zone, les normes exigées par votre cahier des charges, les procédures de nettoyage, le choix SUS304 ou SUS316, le logiciel utilisé, le processeur nécessaire, la mémoire, le disque, les interfaces et la tension disponible.
Pour un projet en zone dangereuse, nous vérifierons notamment si la configuration Class I Division 2, avec les accessoires de protection E/S requis par Axiomtek, répond précisément aux exigences de votre installation.
Nous pouvons ensuite définir la configuration complète du GOT815A-TGL-WCD et vous transmettre un devis.
Demander une étude et un devis GOT815A-TGL-WCD via notre formulaire ci-dessous.
