Présentation

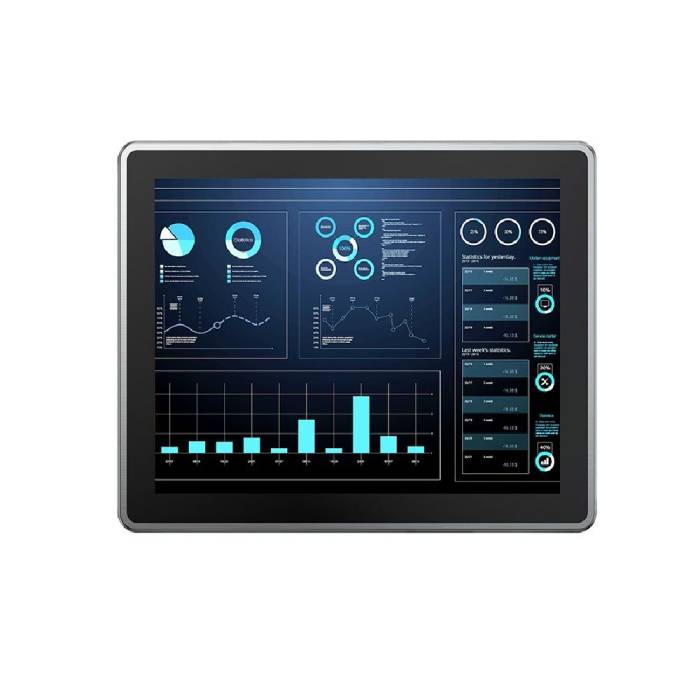

-Panel PC inox 15 pouces IP66 configurable selon les performances nécessaires
Le XSP-25150D1 est un Panel PC industriel inox de 15 pouces conçu pour les postes opérateur et équipements installés dans des environnements industriels soumis à l’humidité, aux poussières et aux opérations régulières de nettoyage.
Il appartient à la gamme INtronix Systems, marque d’IP Systèmes, dédiée aux solutions informatiques industrielles configurables. Le XSP-25150D1 se distingue notamment par la possibilité de sélectionner la plateforme informatique en fonction des performances réellement nécessaires à l’application.
Deux processeurs sont disponibles. La version Intel Celeron J6412 convient aux applications de supervision, de saisie ou d’interface opérateur demandant une consommation maîtrisée. Pour les logiciels nécessitant davantage de ressources, la version Intel Core i5-1235U de 12e génération peut recevoir jusqu’à 64 Go de mémoire DDR4 et un SSD NVMe M.2 2280.
Cette possibilité permet d'utiliser un même Panel PC inox aussi bien pour une interface machine que pour des applications industrielles nécessitant davantage de capacité de traitement.
Châssis inox IP66 et connectique M12
Le boîtier est disponible en acier inoxydable SUS304 ou SUS316 selon la configuration. Le choix de l'inox peut ainsi être adapté aux produits de nettoyage, au niveau d'humidité et aux contraintes de corrosion rencontrées sur l'installation. Notre guide SUS304, SUS316 et SUS316L détaille les différences entre ces matériaux.
Le XSP-25150D1 bénéficie d'un indice de protection IP66 et d'une architecture sans ventilateur. Les raccordements externes utilisent des connecteurs M12 pour les interfaces Ethernet, USB et série.
Le système dispose de deux interfaces Ethernet Gigabit, quatre ports USB 2.0 et deux ports COM configurables en deux RS-232 ou en un RS-232 et un RS-485.
Cette conception répond notamment aux contraintes des équipements utilisés dans l'industrie agroalimentaire, l'industrie pharmaceutique et les installations nécessitant un terminal informatique protégé contre l'eau et la poussière.
Écran industriel 15 pouces 1024 × 768
L'écran 15 pouces offre une résolution 1024 × 768, une luminosité de 350 cd/m² et des angles de vision de 89° dans les quatre directions.
Le XSP-25150D1 peut recevoir un tactile capacitif projeté multitouch ou un tactile résistif 5 fils, afin d'adapter le poste opérateur aux conditions d'utilisation de la machine.
Sa résolution 1024 × 768 permet également de l'intégrer parmi les Panel PC 4:3 destinés aux équipements et logiciels industriels conçus pour ce format d'affichage.
Deux configurations processeur selon l'application
Intel Celeron J6412 : La configuration J6412 dispose d'un emplacement SO-DIMM DDR4-3200 acceptant jusqu'à 16 Go.
Le disque peut être configuré avec :
-
un SSD ou disque SATA 2,5 pouces ;
-
un SSD mSATA via un emplacement Mini PCIe full-size.
Cette configuration est adaptée aux applications industrielles nécessitant une plateforme fanless avec des besoins de calcul maîtrisés.
Intel Core i5-1235U : Pour les applications nécessitant davantage de ressources, le XSP-25150D1 est également proposé avec un Intel Core i5-1235U de 12e génération.
Cette version accepte jusqu'à 64 Go DDR4-3200 via deux emplacements SO-DIMM et peut recevoir :
-
un SSD ou disque SATA 2,5 pouces ;
-
un SSD NVMe M.2 2280.
Cette configuration est particulièrement pertinente pour les applications de supervision plus complexes ou les logiciels industriels nécessitant davantage de mémoire et de performances CPU.
Références disponibles
XSP-25150D1J6412R
15", Intel Celeron J6412, tactile résistif, version BARE, alimentation 9–36 VDC, M12.
XSP-25150D1J6412C
15", Intel Celeron J6412, tactile PCAP, version BARE, alimentation 9–36 VDC, M12.
XSP-25150D1I512UR
15", Intel Core i5-1235U, tactile résistif, version BARE, alimentation 9–36 VDC, M12.
XSP-25150D1I512UC
15", Intel Core i5-1235U, tactile PCAP, version BARE, alimentation 9–36 VDC, M12.
Besoin de définir la bonne configuration XSP-25150D1 ?
Transmettez-nous votre logiciel, l'environnement d'installation, les procédures de nettoyage, la puissance de calcul nécessaire, le choix SUS304 ou SUS316, le tactile souhaité, la mémoire, le disque, les interfaces nécessaires, la tension d'alimentation et la quantité.
Nous pouvons déterminer si la version Intel J6412 ou Intel Core i5-1235U est la plus adaptée à votre application et définir la configuration complète du XSP-25150D1 avant de vous transmettre un devis.
Demander une étude et un devis XSP-25150D1 via notre formulaire ci-dessous.
