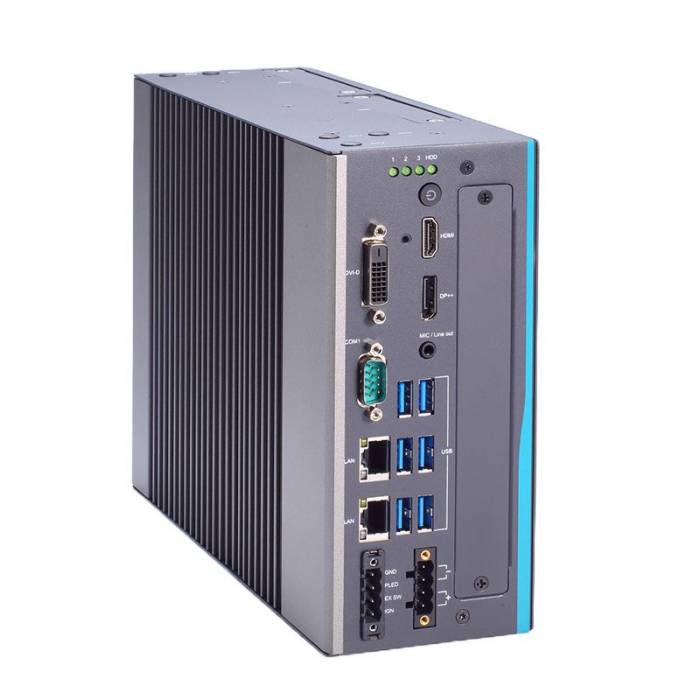

-Présentation IPC960A Axiomtek – PC Fanless industriel Intel Core avec E/S modulaires
L’IPC960A est un PC Fanless industriel conçu pour les applications qui demandent à la fois une forte puissance de calcul, beaucoup de mémoire, du stockage rapide et une connectique adaptable.
Son socket LGA1700 accepte les processeurs Intel® Core™ i9, i7, i5 ou i3 de 14e, 13e et 12e génération, avec un TDP pouvant atteindre 65 W. Deux emplacements SO-DIMM DDR5-4800 permettent d’atteindre 96 Go de mémoire RAM.
Cette capacité le place au-dessus des petits PC Fanless basse consommation pour les applications de vision industrielle, inspection, classification, automatisation de machines, acquisition intensive de données ou Edge Computing.
Il complète notre gamme de PC Fanless industriels pour les projets où un processeur Intel Atom ou Celeron basse consommation devient insuffisant.
Des performances adaptées à la vision industrielle et au traitement de données
L’association d’un processeur Intel Core jusqu’à 65 W, de 96 Go de DDR5 et d’un SSD NVMe PCIe Gen4 permet au système de traiter des volumes de données nettement plus importants qu’une passerelle industrielle classique.
Pour un constructeur de machines ou OEM, l’IPC960A peut ainsi devenir l’unité informatique centrale d’une machine regroupant logiciel de contrôle, acquisition, vision et communication avec le système d’information.
La plateforme est également pertinente lorsque plusieurs applications doivent fonctionner simultanément : supervision, base de données locale, traitement d’image, communication réseau ou collecte de données.
Pour comparer les différentes familles de processeurs avant de dimensionner la configuration, notre comparatif des processeurs Intel permet d’identifier plus facilement le niveau de performance nécessaire.
Deux réseaux pour séparer machine et infrastructure
L’IPC960A intègre nativement :
- 1 port 2.5GbE Intel® I226-V ;
- 1 port Gigabit Ethernet Intel® I219-LM avec Intel® AMT.
Cette double interface permet par exemple de séparer le réseau des équipements de production du réseau de supervision ou d’entreprise.
Le 2.5GbE apporte également davantage de bande passante pour des équipements générant beaucoup de données, notamment dans certaines applications de vision ou d’acquisition.
La fonction Intel® AMT du second réseau apporte des possibilités de gestion distante intéressantes lorsqu’un PC est intégré dans une machine difficile d’accès physiquement.
6 USB 10 Gbps et triple affichage
La connectique native comprend 6 ports USB 3.2 Gen2 Type-A à 10 Gbps, auxquels s’ajoute un port USB 2.0 interne pouvant accueillir un périphérique d’une longueur maximale de 30 mm.
Cette densité USB facilite la connexion de caméras, systèmes d’acquisition, lecteurs, interfaces opérateur ou clés de licence.
Trois sorties vidéo sont également disponibles :
- DisplayPort++ jusqu’à 4096 × 2160 ;
- HDMI 1.4b jusqu’à 4096 × 2160 ;
- DVI-D jusqu’à 1920 × 1200.
Le triple affichage permet d’utiliser plusieurs écrans autour d’un même système, par exemple pour associer supervision, visualisation de production et affichage des résultats d’inspection.
RAID et NVMe pour sécuriser ou accélérer le stockage
Le stockage est l’un des points forts de l’IPC960A.
Deux baies SATA 2,5 pouces acceptent des supports de 7, 9,5 ou 15 mm et prennent en charge le RAID 0 et RAID 1. Un emplacement M.2 Key M 2280 PCIe x4 Gen4 permet parallèlement d’intégrer un SSD NVMe très rapide.
Cette combinaison permet par exemple d’utiliser :
- le NVMe pour Windows et les applications ;
- deux SSD SATA en RAID 1 pour sécuriser les données ;
- ou un RAID 0 lorsqu’un projet privilégie les performances de stockage.
Notre guide sur les systèmes RAID détaille les différences entre ces configurations.
Des E/S qui peuvent évoluer avec la machine
Une fenêtre d’extension permet d’ajouter différents modules sans changer de PC.
Les possibilités couvrent notamment :
- 4 ports RS-232/422/485 ;
- ports série isolés ;
- 8 entrées + 8 sorties numériques isolées ;
- CAN bus 2.0A/B ;
- réseau Ethernet supplémentaire ;
- ports USB supplémentaires ;
- extension 5G ou LTE.
C’est particulièrement intéressant pour une machine destinée à évoluer. Une première configuration peut être installée avec les interfaces natives, puis la connectique peut être adaptée si le besoin terrain change.
Le module MIO530 apporte par exemple un emplacement M.2 Key E 2230 et un M.2 Key B compatible avec différents formats jusqu’au 3060, accompagné d’un emplacement SIM pour intégrer de la 5G ou certains modules LTE.
Une gestion d’alimentation intéressante pour les machines et équipements mobiles
L’entrée accepte une plage de 18 à 36 VDC.
Un second bornier 4 broches permet de gérer :
- l’Ignition ;
- la commande d’alimentation distante ;
- une LED distante.
Le système dispose également d’une gestion de l’alimentation des ports USB, ce qui permet de contrôler certains périphériques directement depuis le PC.
Les protections électriques comprennent OVP, OCP et protection contre l’inversion de polarité.
Une conception Fanless adaptée à l’environnement industriel
Le châssis associe une extrusion aluminium et de l’acier laminé à froid renforcé. Avec les câbles de connexion installés, l’ensemble est classé IP40.
La plage de fonctionnement atteint -20°C à +60°C avec processeur Intel Core 14e/13e/12e Gen, SSD industriel Wide Temperature et flux d’air de 0,7 m/s.
Ce dernier point doit être pris en compte dans l’intégration : le système est bien Fanless, mais la plage thermique maximale documentée nécessite ce mouvement d’air autour du boîtier.
Avec SSD, l’IPC960A supporte également 3 Grms de vibrations et 50 G de choc, avec conformité aux essais IEC 60068 et MIL-STD-810H.
Applications de l’IPC960A
- Vision industrielle
- Inspection et contrôle qualité
- Classification d’objets
- Automatisation de machines
- Supervision industrielle
- Acquisition intensive de données
- Edge Computing
- Analyse locale de données
- Contrôle énergie en Data Center
- Systèmes multi-écrans
- Machine nécessitant de nombreuses interfaces USB
- Passerelle industrielle haute performance
- Applications nécessitant du RAID et du stockage NVMe
Les usages couvrent notamment la vision, l’inspection, la classification et l’automatisation industrielle.
Version de l’IPC960A
| RÉFÉRENCE | P/N | CHIPSET | CONFIGURATION |
|---|---|---|---|
| IPC960A-Q-F5 | E26G960A00 | Intel® Q670E | Intel® Core™ LGA1700, fenêtre d’extension I/O vierge, 2 LAN, 6 USB 10 Gbps, triple affichage et double SATA |
Modules d’extension – IPC960A
| MODULE | P/N | INTERFACES |
|---|---|---|
| AX93511 | E29R127101 | 4 × RS-232/422/485, RS-232 par défaut |
| AX93512 | — | 2 × RS-232/422/485 isolés 1,5 kV + 8 DI / 8 DO isolés 1,5 kV – support sur projet |
| AX93516 | — | 4 × RS-232/422/485 isolés 2 kV – support sur projet |
| AX93519 | — | 1 × GbE + 2 × RS-232/422/485 + 2 × USB – support sur projet |
| MIO160 | — | 6 ports série + 2 CAN bus 2.0A/B isolés 1,5 kV – support sur projet |
| MIO530 | — | M.2 Key E 2230 + M.2 Key B 3042/3050/3052/3060 + SIM pour 5G ou LTE sélectionné – support sur projet |
Options et accessoires – IPC960A
| OPTION / ACCESSOIRE | P/N / FORMAT | UTILISATION |
|---|---|---|
| DDR5 non-ECC SO-DIMM | Selon configuration | Jusqu’à 96 Go de mémoire |
| SSD/HDD SATA 2,5" | 7 / 9,5 / 15 mm | Stockage dans les deux baies |
| SSD NVMe | M.2 Key M 2280 PCIe Gen4 | Stockage haute performance |
| Kit de montage mural | E29R127110 | Fixation murale |
| Kit Rail-DIN | Support sur projet | Installation sur Rail-DIN |
| Kit Bookshelf | Support sur projet | Installation verticale / étagère |
| Adaptateur AC/DC 120 W | 509000001500 | 24 VDC – alimentation filaire |
| Adaptateur AC/DC 230 W | 50906A24000E | 24 VDC – configuration nécessitant davantage de puissance |
Vous recherchez un PC Fanless puissant à intégrer dans une machine ?
Le choix du processeur n’est qu’une partie de la configuration. Quantité de RAM, volume de stockage, RAID, nombre de périphériques USB, interfaces série, CAN, DIO et besoin éventuel en 5G doivent être dimensionnés selon la machine.
Transmettez-nous les logiciels à exécuter et les équipements à connecter. Nous pouvons définir le processeur Intel Core, la mémoire, le stockage et le module d’E/S adaptés à votre IPC960A.
→ Demander une configuration et un devis pour l’IPC960A via notre formulaire ci-dessous.
