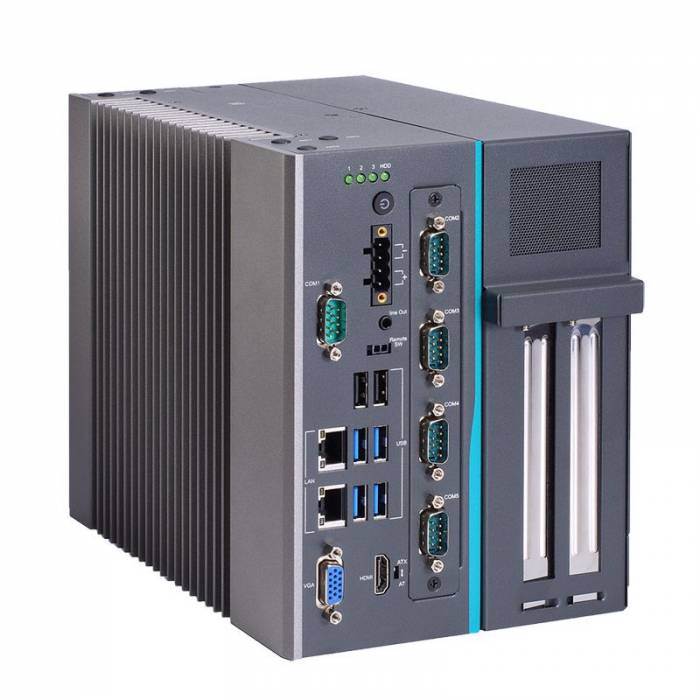

-Présentation IPC962-525 Axiomtek – PC industriel Intel Core avec 2 slots d’extension PCIe / PCI
L’IPC962-525 est un PC industriel extensible conçu pour les machines et systèmes Edge qui nécessitent des cartes PCIe ou PCI dédiées en complément des interfaces intégrées.
Sa plateforme LGA1151 accepte les processeurs Intel® Core™ de 9e et 8e génération jusqu’à 65 W, avec chipset Intel® H310 ou Q370 selon la configuration. Deux emplacements SO-DIMM permettent d’installer jusqu’à 64 Go de DDR4-2666/2400.
Cette combinaison répond aux applications de vision industrielle, motion control, acquisition de données, automatisation et Edge AI, notamment lorsqu’une carte graphique, un frame grabber ou une carte métier doit être directement intégrée dans le PC.
L’IPC962-525 complète notre gamme de PC industriels pour les projets où les slots d’extension constituent un critère central dans le choix du système.
Trois configurations possibles pour les deux slots
Les deux emplacements peuvent être configurés avec différentes cartes riser.
Avec l’AX96205, l’IPC962-525 dispose de :
- 1 × PCIe x16 Gen3 ;
- 1 × PCIe x4 Gen3.
L’AX96206 permet d’obtenir :
- 1 × PCIe x16 Gen3 ;
- 1 × PCI.
Enfin, l’AX96207 fournit :
- 2 × PCI.
Cette modularité permet d’utiliser le même PC pour des applications très différentes. Une machine de vision pourra réserver le PCIe x16 à un GPU et le PCIe x4 à une carte d’acquisition, tandis qu’une installation devant conserver une ancienne carte métier PCI pourra sélectionner une autre configuration.
Pour un constructeur de machines ou OEM, cette possibilité facilite notamment l’intégration de cartes de vision, d’acquisition, de communication ou de motion control propres à la machine.
GPU NVIDIA jusqu’à 125 W pour l’Edge AI
L’IPC962-525 accepte une carte graphique NVIDIA d’une puissance maximale de 125 W. La plateforme est également NVIDIA-Certified et compatible avec la carte NVIDIA A2 pour les applications d’inférence IA en périphérie de réseau.
Cette possibilité permet d’accélérer localement des applications telles que :
- inspection visuelle ;
- reconnaissance et classification ;
- analyse d’image ;
- inférence IA ;
- détection d’anomalies.
Le traitement peut ainsi être réalisé directement dans la machine, au plus près des caméras et des données, sans dépendre systématiquement d’un serveur distant.
Un câble d’alimentation spécifique pour carte graphique est disponible pour les configurations GPU, ainsi qu’un module de ventilation interne destiné aux configurations nécessitant une gestion thermique complémentaire.
Version Q370 : RAID 0/1 et SSD NVMe
La configuration Intel Q370 offre les possibilités de stockage les plus complètes.
Elle comprend :
- 2 baies SATA 2,5" extractibles compatibles avec des supports de 7 ou 9,5 mm ;
- prise en charge du RAID 0 et RAID 1 ;
- 1 emplacement M.2 Key M 2280 PCIe Gen3 x4 pour SSD NVMe.
Cette combinaison permet par exemple d’utiliser le NVMe pour Windows et les logiciels de traitement, tout en réservant deux SSD SATA en RAID 1 aux données de production ou aux images.
Le guide IP Systèmes consacré au RAID permet de comparer les modes RAID 0 et RAID 1 selon les besoins en performances ou en redondance.
La configuration H310 conserve les deux baies SATA 2,5", mais le RAID et l’emplacement NVMe sont associés à la version Q370.
Double réseau Gigabit et jusqu’à 7 ports USB
Deux interfaces Ethernet sont intégrées :
- 1 × Gigabit Ethernet Intel® I210-AT ;
- 1 × Gigabit Ethernet Intel® I219-LM.
Elles permettent notamment de séparer le réseau machine du réseau de supervision ou d’entreprise.
La connectivité USB dépend du chipset.
Avec Intel Q370
- 4 × USB 3.1 Gen2 ;
- 2 × USB 2.0 ;
- 1 × USB 2.0 interne pour un périphérique ou une clé de licence jusqu’à 30 mm.
Avec Intel H310
- 4 × USB 3.1 Gen1 ;
- 2 × USB 2.0 ;
- 1 × USB 2.0 interne.
Cette densité d’interfaces permet de connecter plusieurs périphériques de vision, acquisition, maintenance ou contrôle sans occuper les slots PCIe principaux.
Des E/S série et numériques configurables
Un emplacement dédié permet d’ajouter différents modules d’E/S industrielles.
Selon le module choisi, le système peut recevoir :
- jusqu’à 4 ports RS-232/422/485 ;
- ports série isolés jusqu’à 2 kVDC ;
- 8 entrées + 8 sorties numériques isolées ;
- un réseau Gigabit Ethernet supplémentaire ;
- des USB supplémentaires.
L’intérêt est de conserver les deux grands slots PCIe pour les cartes métier importantes tout en ajoutant les interfaces terrain nécessaires à la machine par l’intermédiaire du module d’E/S.
Un port RS-232/422/485 est également présent sur la configuration décrite dans la fiche technique, avec RS-232 par défaut.
5G ou communication sans fil sur la version Q370
La version Q370 dispose d’un emplacement PCI Express Mini Card Full-size avec signaux USB et PCIe, associé à un emplacement SIM.
Sur projet, cet emplacement peut être remplacé par un M.2 Key B 3050, notamment adapté à une communication 5G.
La version H310 possède pour sa part un Mini PCIe Full-size utilisant une interface USB.
L’IPC962-525 peut ainsi être intégré dans une machine nécessitant une communication cellulaire ou sans fil en complément des deux réseaux Ethernet filaires.
TPM 2.0 et Intel AMT 12
Le TPM 2.0 est intégré au système.
La configuration Q370 prend également en charge Intel® AMT 12, permettant certaines fonctions d’administration et de maintenance distante.
Les systèmes d’exploitation pris en charge comprennent : Windows® 10, Windows® 11, Windows® 10 IoT, Windows® 11 IoT et Linux.
Alimentation industrielle 24 VDC et température étendue
L’alimentation fonctionne en 24 VDC, avec une plage d’entrée de 19 à 30 VDC.
Les modes AT et ATX sont sélectionnables et une fonction de Power-on Delay permet de contrôler la temporisation du démarrage.
Les protections électriques comprennent :
- OVP contre les surtensions ;
- OCP contre les surintensités ;
- protection contre l’inversion de polarité.
La plage de température de fonctionnement atteint -10 °C à +60 °C avec processeur Intel Core 9e/8e génération et disque Wide Temperature adapté.

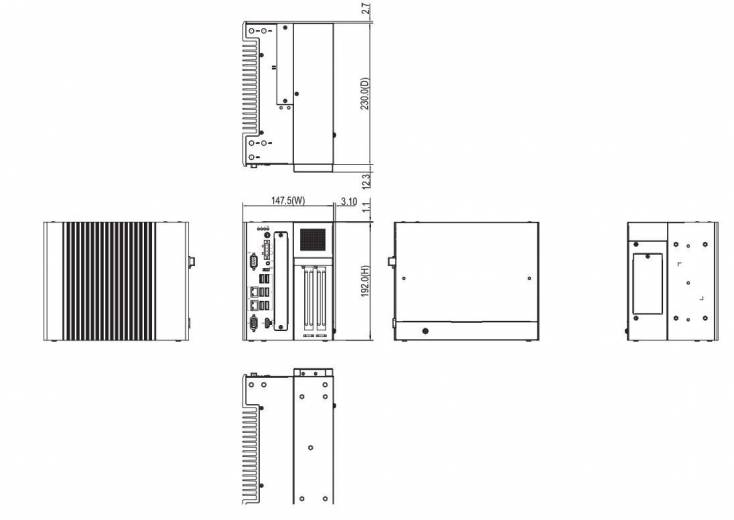

Le châssis associe aluminium extrudé et acier laminé à froid renforcé.
Versions de l’IPC962-525
| RÉFÉRENCE | P/N | CHIPSET | STOCKAGE / EXTENSION |
|---|---|---|---|
| IPC962-525-N-DC-H310 | Sur projet | Intel® H310 | 2 SATA 2,5", Mini PCIe USB, 2 slots PCIe/PCI selon riser |
| IPC962-525-Q370 + AX96205 | E26G962126 | Intel® Q370 | 2 SATA RAID 0/1, NVMe M.2, Mini PCIe PCIe/USB ou M.2 Key B sur projet, 1 PCIe x16 + 1 PCIe x4 |
Cartes d’extension PCIe / PCI – IPC962-525
| MODULE | CONFIGURATION |
|---|---|
| AX96205 | 1 × PCIe x16 Gen3 + 1 × PCIe x4 Gen3 |
| AX96206 | 1 × PCIe x16 Gen3 + 1 × PCI |
| AX96207 | 2 × PCI |
Modules d’E/S – IPC962-525
| MODULE | P/N | INTERFACES |
|---|---|---|
| AX93511 | E29R127101 | 4 × RS-232/422/485, RS-232 par défaut |
| AX93512 | — | 2 × RS-232/422/485 isolés 1,5 kVDC + 8 DI / 8 DO isolées 1,5 kVDC |
| AX93516 | — | 4 × RS-232/422/485 isolés 2 kVDC |
| AX93519 | — | 1 × GbE Intel® I210-AT + 2 × RS-232/422/485 + 2 × USB selon configuration |
Options et accessoires – IPC962-525
| OPTION / ACCESSOIRE | P/N / FORMAT | UTILISATION |
|---|---|---|
| DDR4-2666 non-ECC | SO-DIMM | Jusqu’à 64 Go |
| SSD/HDD SATA | 2,5" – 7/9,5 mm | Disque système ou données |
| SSD NVMe | M.2 Key M 2280 PCIe x4 | Stockage haute performance sur Q370 |
| Module ventilateur interne | E29R127130 | Refroidissement complémentaire |
| Kit de montage mural | E29R127134 | Fixation murale |
| Adaptateur 24 V / 120 W | 509000001500 | Alimentation secteur |
| Adaptateur 24 V / 230 W | 50906A24000E | Configuration nécessitant davantage de puissance |
| Câble alimentation GPU | 5946G962000E | Raccordement de la carte graphique |
Vous avez besoin d’intégrer une carte GPU, vision ou acquisition dans votre PC industriel ?
L’IPC962-525 permet d’associer deux cartes PCIe/PCI, un processeur Intel Core, jusqu’à 64 Go de RAM, du stockage SATA/NVMe et des E/S industrielles configurables.
Transmettez-nous les cartes à intégrer, les logiciels utilisés, le niveau de performance CPU/GPU nécessaire et les interfaces à connecter. Nous pouvons définir la configuration H310 ou Q370, le riser PCIe/PCI, la mémoire, les disques et l’alimentation adaptés à votre application.
→ Demander une configuration et un devis pour l’IPC962-525 via notre formulaire ci-dessous.
