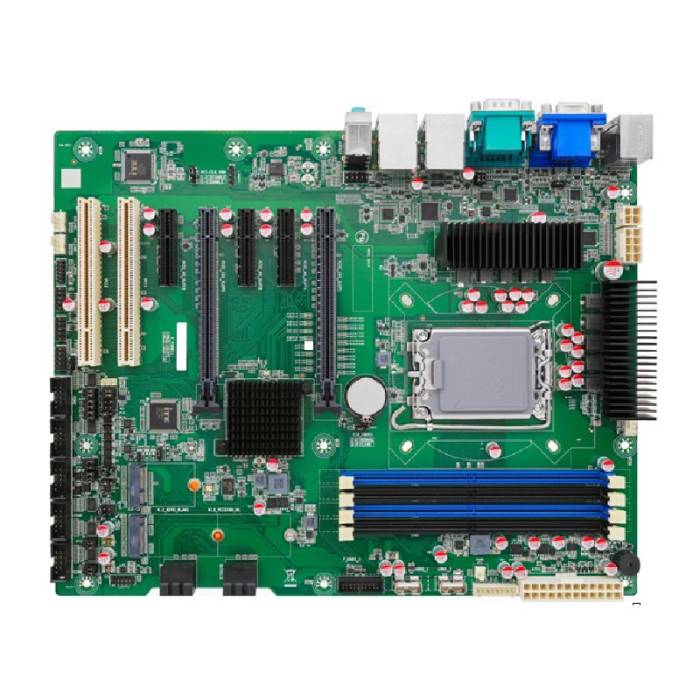

-Présentation IMB542 Axiomtek – Carte mère industrielle ATX Intel Core DDR5 et PCIe
L’IMB542 est une carte mère industrielle au format ATX 305 × 244 mm équipée d’un socket LGA1700 et du chipset Intel® Q670. Elle prend en charge les processeurs Intel® Core™ i9, i7, i5 et i3, Pentium® ou Celeron® de 12e, 13e et 14e générations, jusqu’à 125 W.
Ses quatre emplacements mémoire acceptent jusqu’à 192 Go de DDR5-4400 non-ECC, permettant de constituer des configurations disposant d’une capacité mémoire importante.
Son format ATX est particulièrement intéressant lorsque le système doit accueillir plusieurs cartes d’extension PCI Express ou conserver des cartes utilisant encore une interface PCI 32 bits.
5 slots PCIe et 2 slots PCI pour les cartes d’extension
L’IMB542 propose plusieurs possibilités d’extension directement sur la carte :
- 1 PCIe Gen 4 x16 ;
- 1 slot PCIe x16 physique avec signal PCIe Gen 3 x4 ;
- 3 slots PCIe Gen 4 x4 ouverts ;
- 2 slots PCI 32 bits à 33 MHz.
Cette combinaison permet d’intégrer plusieurs cartes d’extension PCIe tout en conservant deux interfaces PCI pour les périphériques ou cartes existants utilisant encore ce standard.
Un emplacement M.2 Key E 2230 complète les possibilités d’extension avec des signaux PCIe x1 et USB 2.0.
M.2 PCIe et quatre SATA avec RAID
Pour le disque, l’IMB542 dispose d’un emplacement M.2 Key M 2280 connecté en PCIe x4 via le chipset.
Quatre interfaces SATA-600 sont également disponibles avec prise en charge des configurations :
- RAID 0 ;
- RAID 1 ;
- RAID 5 ;
- RAID 10.
Cette combinaison permet d’utiliser un disque sur M.2 tout en conservant plusieurs interfaces SATA pour les configurations nécessitant plusieurs disques ou une redondance RAID.
Triple affichage VGA, DVI-D et HDMI
L’IMB542 exploite le moteur graphique Intel® UHD Graphics intégré à la plateforme processeur.
Trois interfaces vidéo sont disponibles :
- VGA jusqu’à 1920 × 1200 à 60 Hz ;
- DVI-D jusqu’à 1920 × 1200 à 60 Hz ;
- HDMI 2.0 jusqu’à 4096 × 2160 à 60 Hz.
La carte prend en charge un affichage triple-view, permettant d’exploiter simultanément plusieurs interfaces de visualisation à partir d’une même plateforme.
Double Gigabit Ethernet et connectivité USB étendue
L’IMB542 intègre deux interfaces Gigabit Ethernet :
- Intel® I210-AT avec Wake-on-LAN et PXE Boot ROM ;
- Intel® I219-V.
La connectivité USB comprend :
- 6 USB 3.2 Gen 1 en face arrière ;
- 2 USB 3.2 Gen 1 via connecteur interne ;
- 4 USB 2.0 via connecteurs internes ;
- 1 USB 2.0 Type-A interne.
La carte permet ainsi de raccorder un nombre important de périphériques sans utiliser systématiquement les slots PCIe disponibles.
Six ports série et E/S industrielles
L’IMB542 dispose de six ports série répartis entre la face arrière et les connecteurs internes :
- 4 RS-232 ;
- 1 RS-232/422/485 ;
- 1 RS-232/485.
Elle intègre également 8 E/S numériques programmables, un SMBus et une interface PS/2 pour clavier.
La partie audio prend en charge les fonctions Mic-in, Line-in et Line-out via codec HD Audio.
Intel PTT et surveillance matérielle
L’IMB542 prend en charge Intel® Platform Trust Technology (PTT) par défaut pour les fonctions TPM. Aucun module TPM matériel séparé n’est inclus de série.
La surveillance matérielle permet de contrôler :
- la température du processeur ;
- la température du système ;
- les tensions ;
- le fonctionnement du Smart Fan.
La carte fonctionne sur une plage de température de 0 à +60 °C, avec une humidité relative comprise entre 10 et 95 % sans condensation.
Pourquoi choisir l’IMB542 ?
L’IMB542 est particulièrement adaptée lorsqu’un projet nécessite une carte mère industrielle ATX offrant simultanément une puissance de calcul Intel Core sur socket et de nombreuses possibilités d’extension.
Elle constitue notamment une plateforme à étudier lorsque le cahier des charges demande :
- un processeur Intel Core jusqu’à 125 W ;
- jusqu’à 192 Go de DDR5 ;
- plusieurs cartes PCIe ;
- le maintien de cartes PCI 32 bits ;
- un disque M.2 PCIe ;
- plusieurs disques SATA avec RAID ;
- deux réseaux Gigabit Ethernet ;
- plusieurs interfaces série ;
- trois sorties vidéo.
Son principal intérêt par rapport à une carte Mini-ITX réside donc dans sa capacité d’extension beaucoup plus importante, tout en conservant des interfaces PCI pour les équipements existants.
L’IMB542 complète notre gamme de cartes mères industrielles pour les PC industriels, machines OEM et systèmes nécessitant plusieurs cartes d’extension.
Version disponible
| Référence | Chipset | Mémoire | Réseau | Conditionnement |
|---|---|---|---|---|
| IMB542-Q670-SP – P/N TBC | Intel® Q670 | DDR5-4400 jusqu’à 192 Go | 2 × GbE | Emballage individuel |
Le numéro de pièce définitif est indiqué TBC dans la documentation disponible ; il ne doit donc pas être renseigné tant qu’il n’est pas confirmé.
Options disponibles
| Référence | Option |
|---|---|
| 5938A808010E | Câble 2 × USB 2.0 avec équerre, 190 mm |
| 5938A808020E | Câble 2 × USB 2.0 avec équerre, 400 mm |
| 5948C122800E | Câble 2 × USB 3.2 Gen 1 avec équerre, 400 mm |
| 594G5208000E | Câble SATA 3.0 500 mm avec verrouillage |
| 594G5208010E | Câble SATA 3.0 500 mm sans verrouillage |
| 59380402010E | Câble 1 port COM avec équerre, 300 mm |
| 59380703000E | Câble 2 ports COM avec équerre, 300 mm |
| 711000002500 | Refroidisseur CPU Smart Fan pour châssis 2U, 4U et mural |
Besoin de configurer une IMB542 pour votre PC industriel ?
Définissez votre configuration selon le processeur Intel Core, la capacité DDR5, les cartes PCIe ou PCI à intégrer, le disque M.2, le nombre de disques SATA et les interfaces de communication nécessaires.
IP Systèmes vous accompagne dans le choix du processeur, de la mémoire, des disques, des cartes d’extension, du refroidissement et des accessoires compatibles avec votre intégration.
Demander un devis pour l’IMB542 via notre formulaire ci-dessous.
