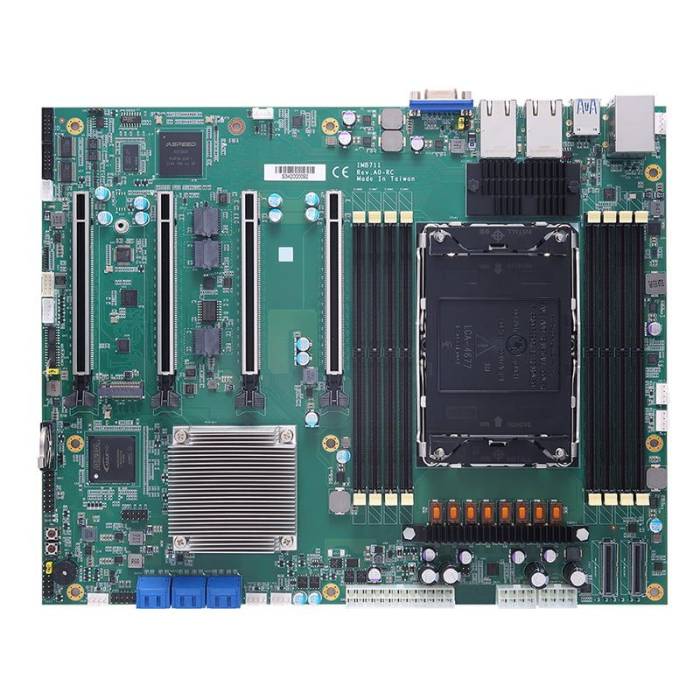

-Présentation IMB711 Axiomtek – Carte mère industrielle ATX Intel Xeon Scalable 10GbE
L’IMB711 est une carte mère industrielle au format ATX 305 × 244 mm équipée d’un socket LGA4677 pour processeurs Intel® Xeon® Scalable de 4e et 5e générations, jusqu’à 270 W.
Elle repose sur le chipset Intel® C741 et dispose de 8 emplacements DDR5-5200 ECC RDIMM. Cette plateforme est conçue pour les configurations nécessitant une importante capacité d’extension PCI Express, plusieurs interfaces réseau haut débit et des fonctions d’administration distante.
L’IMB711 est également présentée comme IEC 60601-1 Ready et fait partie de notre offre globale de cartes mères industrielles.
Quatre slots PCIe x16 pour les cartes d’extension
L’IMB711 dispose de quatre slots physiques PCIe x16 :
- slots 1, 2 et 3 : PCIe Gen 5 x16 ;
- slot 4 : PCIe Gen 5 x8.
La carte peut ainsi accueillir jusqu’à quatre cartes d’extension double largeur, sous réserve de la configuration mécanique du châssis et des cartes utilisées.
Deux connecteurs MCIO fournissent également chacun une liaison PCIe Gen 5 x8, permettant d’étendre les possibilités de connexion PCI Express au sein du système.
M.2 NVMe et six SATA avec RAID
Pour le disque, l’IMB711 intègre un emplacement M.2 Key M 2280 disposant d’un signal PCIe Gen 4 x4.
Elle propose également six interfaces SATA-600 avec prise en charge des configurations :
- RAID 0 ;
- RAID 1 ;
- RAID 5 ;
- RAID 10.
Cette combinaison permet d’associer un disque M.2 PCIe à plusieurs disques SATA dans une même configuration industrielle.
Double réseau 10GbE et port IPMI dédié
La connectivité réseau de l’IMB711 comprend deux ports Ethernet 10GbE RJ45 pilotés par un contrôleur Intel® X550-AT2.
Un troisième port Gigabit Ethernet est exclusivement destiné à l’administration IPMI et utilise un contrôleur Realtek RTL8211F.
Cette séparation entre le trafic applicatif 10GbE et le réseau d’administration permet de disposer d’une interface dédiée à la gestion distante du système.
IPMI, BMC et BIOS redondants
L’IMB711 intègre des fonctions d’administration adaptées aux systèmes nécessitant une supervision matérielle distante.
La carte prend en charge :
- IPMI ;
- un BMC redondant ;
- un BIOS redondant ;
- un port réseau dédié à l’administration ;
- SOL sur les interfaces série internes.
La surveillance matérielle permet de contrôler la température du processeur, du système et des cartes PCIe, ainsi que les tensions et la vitesse des ventilateurs.
USB, ports série et E/S
L’IMB711 dispose de :
- 4x USB 3.2 Gen 1 ;
- 2 xUSB 2.0 ;
- 2x ports RS-232 internes prenant en charge SOL ;
- 8x E/S numériques programmables ;
- 1x SMBus ;
- 1x PMBus ;
- 1x IPMB ;
- 6x connecteurs pour ventilateurs système.
Une interface audio interne permet également d’ajouter Mic-in, Line-in, Line-out et Speaker-out avec le kit audio AX93242 optionnel.
Affichage VGA via contrôleur ASPEED
L’affichage intégré repose sur le contrôleur ASPEED AST2600 et fournit une sortie VGA.
Cette interface permet de disposer d’un affichage local pour la configuration ou l’administration du système sans dépendre d’une carte graphique PCIe.
Fonctionnement de 0 à +40°C
L’IMB711 fonctionne sur une plage de température de 0 à +40 °C, la température effective dépendant de la solution de refroidissement retenue.
Elle accepte une humidité relative comprise entre 10 et 95 %, sans condensation.
Son PCB présente une épaisseur de 2,54 mm.
Pourquoi choisir l’IMB711 ?
L’IMB711 est particulièrement adaptée lorsqu’un projet nécessite une carte mère industrielle ATX réunissant :
- un processeur Intel Xeon Scalable ;
- de la mémoire DDR5 ECC RDIMM ;
- jusqu’à quatre cartes PCIe x16 ;
- des interfaces PCIe Gen 5 ;
- deux réseaux 10GbE ;
- un réseau IPMI dédié ;
- plusieurs disques SATA avec RAID ;
- un disque M.2 PCIe ;
- une administration IPMI ;
- des BIOS et BMC redondants.
Elle se distingue des cartes ATX à processeur Intel Core par son positionnement sur une plateforme Xeon Scalable, sa mémoire ECC RDIMM, sa connectivité 10GbE et ses nombreuses liaisons PCIe Gen 5.
Versions disponibles
| Référence | Processeur | Configuration | Conditionnement |
|---|---|---|---|
| IMB711 Single Pack – E38F711101 | Intel® Xeon® Scalable 4e/5e génération | C741, 4 PCIe x16, VGA, NVMe, 10GbE, IPMI | Emballage individuel |
| IMB711 Bulk Pack – E38F711102 | Intel® Xeon® Scalable 4e/5e génération | C741, 4 PCIe x16, VGA, NVMe, 10GbE, IPMI | Emballage groupé |
Options disponibles
| Référence | Option |
|---|---|
| 5938A808010E | Câble 2 × USB 2.0 avec équerre, 190 mm |
| 5938A808020E | Câble 2 × USB 2.0 avec équerre, 400 mm |
| E393242100 | Kit convertisseur audio HD AX93242-RC |
| 593826A0000E | Câble SATA, longueur 500 mm |
Besoin de configurer une IMB711 pour votre système industriel ?
Définissez votre configuration selon le processeur Intel Xeon Scalable, la mémoire DDR5 ECC RDIMM, le nombre de cartes PCIe, les disques NVMe et SATA, les besoins réseau 10GbE et les contraintes de refroidissement de votre système.
IP Systèmes vous accompagne dans la sélection de la carte, du processeur, de la mémoire, des disques et des composants nécessaires à votre intégration.
Demander un devis pour l’IMB711 via notre formulaire ci-dessous.
