-Présentation IMB550 Axiomtek – Carte mère industrielle ATX Intel Core Ultra PCIe 5.0

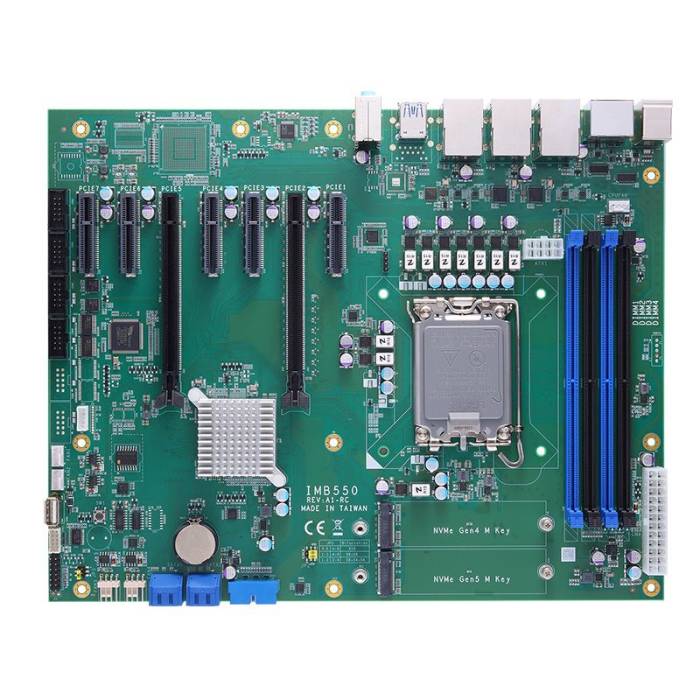

L’IMB550 est une carte mère industrielle au format ATX 305 × 244 mm équipée d’un socket LGA1851 et du chipset Intel® W880. Elle prend en charge les processeurs Intel® Core™ Ultra 9, Core™ Ultra 7 et Core™ Ultra 5 Arrow Lake-S, jusqu’à 125 W.
Quatre emplacements Long-DIMM permettent d’installer jusqu’à 192 Go de mémoire DDR5-5600 ECC ou non-ECC. Cette capacité mémoire, associée aux possibilités d’extension PCIe et aux deux emplacements M.2 NVMe, permet de construire des configurations industrielles nécessitant une puissance de calcul élevée et plusieurs périphériques d’extension.
Deux slots PCIe x16 avec PCIe Gen 5
L’IMB550 dispose de deux slots physiques PCIe x16.
Ils peuvent fonctionner selon deux configurations de lignes PCIe :
- 1 PCIe Gen 5 x16 avec le second slot sans signal ;
- ou 1 PCIe Gen 5 x8 associé à 1 PCIe Gen 4 x8.
La carte dispose également de cinq slots PCIe x4 ouverts. Trois disposent d’un signal PCIe x4, tandis que les slots 3 et 6 utilisent un signal PCIe x2.
Cette configuration permet d’intégrer plusieurs cartes d’extension dans un même système ATX, notamment lorsque le projet nécessite une ou plusieurs cartes PCIe à haut débit.
Deux M.2 NVMe avec RAID 0/1 et quatre SATA
Pour le disque, l’IMB550 intègre deux emplacements M.2 Key M 2280 reliés au processeur par une interface PCIe x4.
Ces deux emplacements prennent en charge les configurations RAID 0 et RAID 1.
Quatre interfaces SATA-600 sont également disponibles avec prise en charge des niveaux :
- RAID 0 ;
- RAID 1 ;
- RAID 5 ;
- RAID 10.
Cette combinaison permet d’associer des disques NVMe et SATA au sein d’un même système selon les besoins de capacité, de performances ou de redondance.
Triple réseau avec 2.5GbE et Intel AMT
La connectivité réseau comprend :
- 1 port Gigabit Ethernet avec contrôleur Intel® I219-LM ;
- 2 ports 2.5GbE avec contrôleurs Intel® I226-V.
Le port Intel I219-LM prend en charge Wake-on-LAN, PXE Boot ROM, Intel® AMT et Intel® vPro®.
Les deux ports 2.5GbE prennent en charge Wake-on-LAN et PXE Boot ROM.
Une interface Gigabit Ethernet supplémentaire peut être disponible avec l’option IPMI, via un contrôleur Intel® I210-AT partagé avec l’ASPEED AST2600.
IPMI 2.0 OpenBMC disponible en option
L’IMB550 peut être équipée d’une fonction de gestion distante IPMI 2.0 basée sur OpenBMC.
Cette option ajoute une interface réseau dédiée à la gestion distante de la plateforme. Elle constitue un critère de sélection important pour les systèmes nécessitant des fonctions d’administration indépendantes du système d’exploitation.
La carte intègre également un TPM 2.0 et un SMBus.
HDMI, DisplayPort++ et Intel Xe LPG Graphics
La partie graphique repose sur le moteur Intel® Xe LPG Graphics.
Deux interfaces vidéo sont disponibles :
- 1 HDMI 1.4b jusqu’à 4096 × 2160 à 24 Hz ;
- 1 DisplayPort++ DP 1.2 jusqu’à 4096 × 2304 à 60 Hz.
Ces sorties permettent de conserver un affichage directement depuis la carte mère, indépendamment des cartes PCIe ajoutées à la configuration.
USB, ports série et E/S
La connectivité de l’IMB550 comprend huit ports USB en face arrière :
- 4 USB 3.2 Gen 2 à 10 Gb/s ;
- 4 USB 3.2 Gen 1 à 5 Gb/s.
Deux connecteurs internes Dual USB 3.2 Gen 1 permettent d’ajouter quatre ports USB 3.2 Gen 1 supplémentaires. Un USB 2.0 Type-A interne est également disponible.
Pour les communications série, la carte dispose de :
- 2 RS-232 ;
- 2 RS-232/422/485.
Elle intègre également 8 E/S numériques programmables et des interfaces PS/2 séparées pour clavier et souris.
Fonctionnement de 0 à +60°C
L’IMB550 fonctionne sur une plage de température de 0 à +60 °C et accepte une humidité relative comprise entre 10 et 95 %, sans condensation.
La surveillance matérielle permet de contrôler la température du processeur et du système, les tensions et le fonctionnement du Smart Fan.
La disposition du socket processeur est également prévue pour faciliter le flux d’air dans une intégration en châssis rackable.
Pourquoi choisir l’IMB550 ?
L’IMB550 est particulièrement adaptée lorsqu’un projet nécessite une carte mère industrielle ATX réunissant :
- une plateforme Intel Core Ultra sur socket LGA1851 ;
- jusqu’à 192 Go de DDR5 ECC ;
- deux slots PCIe x16 avec PCIe Gen 5 ;
- plusieurs slots PCIe supplémentaires ;
- deux disques M.2 NVMe avec RAID 0/1 ;
- quatre interfaces SATA avec RAID ;
- deux réseaux 2.5GbE ;
- Intel AMT et vPro ;
- une gestion distante IPMI 2.0 en option.
Elle constitue une plateforme particulièrement complète pour les systèmes industriels nécessitant à la fois puissance de calcul, capacité mémoire, extensions PCIe et administration distante.
Versions disponibles
| Référence | Chipset | Configuration | Conditionnement |
|---|---|---|---|
| IMB550-ARL-W880 SP – E38F550102 | Intel® W880 | LGA1851, DDR5, PCIe Gen 5, 2.5GbE, M.2 | Emballage individuel |
| IMB550-ARL-W880 BP – E38F550101 | Intel® W880 | LGA1851, DDR5, PCIe Gen 5, 2.5GbE, M.2 | Emballage groupé |
Options disponibles
| Référence | Option |
|---|---|
| 5948C122800E | Câble 2 × USB 3.2 Gen 1 avec équerre, longueur 400 mm |
| 594G5208000E | Câble SATA 3.0, longueur 500 mm, avec verrouillage |
| 594G5208010E | Câble SATA 3.0, longueur 500 mm, sans verrouillage |
| 59380402010E | Câble 1 port COM avec équerre, longueur 300 mm |
| 59380703000E | Câble 2 ports COM avec équerre, longueur 300 mm |
| 713000000500 | Refroidisseur CPU 1U avec Smart Fan |
| 711000002500 | Refroidisseur CPU avec Smart Fan pour châssis 2U, 4U et mural |
L’IPMI 2.0 avec OpenBMC est également proposé en option sur l’IMB550.
