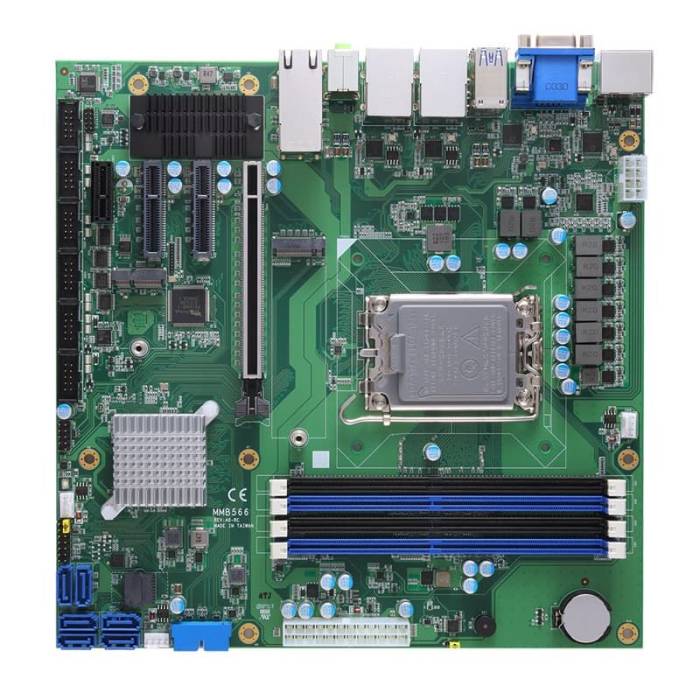

-Présentation MMB566 Axiomtek – Carte mère industrielle Micro-ATX Intel Core DDR4 / DDR5
La MMB566 est une carte mère industrielle au format Micro-ATX 244 × 244 mm équipée d’un socket LGA1700 pour processeurs Intel® Core™ i9, i7, i5 et i3, Pentium® ou Celeron® de 12e, 13e et 14e générations, jusqu’à 125 W.
Elle est proposée avec les chipsets Intel® Q670E, R680E ou H610E et existe en configurations DDR4 ou DDR5. Les versions DDR4 prennent en charge jusqu’à 128 Go de DDR4-3200, tandis que les versions DDR5 acceptent jusqu’à 192 Go de DDR5-5600.
La mémoire ECC est disponible uniquement avec le chipset Intel R680E.
DDR4 ou DDR5 jusqu’à 192 Go
La MMB566 permet d’adapter la mémoire au niveau de performance et à la capacité attendus :
- 4 × DDR4-3200 U-DIMM, jusqu’à 128 Go sur les versions DDR4 ;
- 4 × DDR5-5600 U-DIMM, jusqu’à 192 Go sur les versions DDR5.
La version R680E DDR5 prend également en charge la mémoire ECC.
Cette diversité de configurations permet de conserver le même format Micro-ATX en choisissant la plateforme mémoire et le chipset adaptés au projet.
PCIe x16, M.2 NVMe et plusieurs possibilités d’extension
La MMB566 dispose d’un slot PCIe x16 et d’un slot PCIe x1.
Les versions Q670E et R680E ajoutent :
- 2 × PCIe x4 ;
- 1 × M.2 Key M 2280 compatible NVMe.
Ces deux slots PCIe x4 et l’emplacement M.2 Key M ne sont pas pris en charge sur les versions H610E.
Un emplacement M.2 Key E 2230 est disponible sur la gamme pour l’ajout d’une extension compatible.
Jusqu’à six SATA avec RAID
Les versions Q670E et R680E disposent de 6 interfaces SATA 3.0 avec prise en charge des configurations RAID 0, 1, 5 et 10.
Les versions H610E sont limitées à 4 interfaces SATA.
Le choix du chipset doit donc tenir compte du nombre de disques nécessaires, mais également du besoin en M.2 NVMe et en slots PCIe x4.
Double 2.5GbE et 10GbE selon la version
Toutes les versions de la MMB566 disposent de deux ports Ethernet 2.5GbE avec contrôleurs Intel® I226-LM.
La version MMB566-R680E-S5G ajoute deux ports 10GbE utilisant un contrôleur Intel® X550-AT2.
Cette version permet donc de disposer sur une seule carte Micro-ATX de :
- 2 × 2.5GbE ;
- 2 × 10GbE.
Les interfaces 10GbE ne doivent pas être généralisées aux autres versions de la MMB566.
Quatre interfaces vidéo
La partie graphique repose sur le moteur Intel® UHD Graphics série 700.
La MMB566 dispose de quatre interfaces vidéo physiques :
- 1 DisplayPort++ ;
- 1 VGA ;
- 2 HDMI.
Cette configuration permet d’exploiter plusieurs affichages directement depuis la carte mère, sans utiliser obligatoirement une carte graphique dédiée.
Six ports série et connectivité USB
La MMB566 dispose de six ports série :
- 2 × RS-232/422/485 ;
- 4 × RS-232.
Elle propose également une connectivité USB importante. La configuration exacte varie cependant avec le chipset : les versions H610E disposent de moins d’interfaces internes que les versions Q670E et R680E.
Les versions Q670E et R680E disposent notamment d’un connecteur interne permettant d’ajouter deux USB 3.2 Gen 1, alors que cette interface n’est pas prise en charge sur H610E.
TPM 2.0 et E/S numériques
La MMB566 prend en charge TPM 2.0 via Intel® Platform Trust Technology (PTT).
Elle intègre également 8 E/S numériques programmables.
La carte dispose d’un connecteur CPU Smart Fan et de deux connecteurs System Fan pour la gestion du refroidissement de la configuration.
Alimentation ATX et fonctionnement jusqu’à +60 °C
La MMB566 utilise une alimentation via connecteurs ATX 24 + 8 broches et prend en charge le démarrage automatique en mode AT.
Sa plage de température de fonctionnement est comprise entre 0 et +60 °C, avec une humidité relative de 10 à 95 %, sans condensation.
Pourquoi choisir la MMB566 ?
La MMB566 constitue une plateforme particulièrement intéressante lorsqu’un projet nécessite de réunir dans un format Micro-ATX :
- un processeur Intel Core sur socket LGA1700 jusqu’à 125 W ;
- jusqu’à 192 Go de DDR5 ;
- de la mémoire ECC avec la version R680E ;
- plusieurs slots PCIe ;
- un disque M.2 NVMe ;
- jusqu’à six disques SATA avec RAID ;
- deux interfaces 2.5GbE ;
- jusqu’à deux interfaces 10GbE ;
- quatre sorties vidéo ;
- six ports série.
Le choix entre Q670E, H610E et R680E permet d’adapter précisément les fonctions de la carte au système à intégrer, notamment pour le NVMe, le nombre de SATA, les slots PCIe x4, l’ECC et le 10GbE.
La MMB566 complète notre gamme de cartes mères industrielles pour les PC industriels, machines OEM et équipements nécessitant davantage de possibilités d’extension qu’une plateforme Mini-ITX tout en restant plus compacte qu’une carte ATX.
Versions disponibles
| Référence | Chipset | Mémoire | Réseau | Particularités |
|---|---|---|---|---|
| MMB566-Q670E-S – E38W566101 | Q670E | DDR4 jusqu’à 128 Go | 2 × 2.5GbE | M.2 NVMe, 2 PCIe x4, jusqu’à 6 SATA |
| MMB566-Q670E-S5 – E38W566107 | Q670E | DDR5 jusqu’à 192 Go | 2 × 2.5GbE | M.2 NVMe, 2 PCIe x4, jusqu’à 6 SATA |
| MMB566-H610E-S – E38W566105 | H610E | DDR4 jusqu’à 128 Go | 2 × 2.5GbE | Sans M.2 NVMe ni PCIe x4, 4 SATA |
| MMB566-H610E-S5 – E38W566106 | H610E | DDR5 jusqu’à 192 Go | 2 × 2.5GbE | Sans M.2 NVMe ni PCIe x4, 4 SATA |
| MMB566-R680E-S5G – E38W566108 | R680E | DDR5 jusqu’à 192 Go, ECC | 2 × 2.5GbE + 2 × 10GbE | M.2 NVMe, 2 PCIe x4, jusqu’à 6 SATA |
Les versions H610E et la version R680E-S5G sont disponibles sur demande projet dans les informations de commande fournies.
Options disponibles
| Référence | Option |
|---|---|
| 713000001400 | Refroidisseur LGA1700 2U |
| 590000039200 | Câble port COM, longueur 300 mm |
| 594K6402800E | Câble double USB 2.0, longueur 200 mm |
| 5948C122800E | Câble USB 3.0 avec équerre, longueur 400 mm |
Besoin de sélectionner la bonne version de MMB566 ?
Définissez votre configuration selon le processeur Intel Core, la mémoire DDR4 ou DDR5, le besoin en ECC, les cartes PCIe, le disque NVMe, le nombre de disques SATA et les interfaces réseau 2.5GbE ou 10GbE nécessaires à votre système.
IP Systèmes vous accompagne dans le choix du chipset, de la mémoire, des disques, des cartes d’extension et du refroidissement adaptés à votre intégration.
Demander un devis pour la MMB566 via notre formulaire ci-dessous.
