-Présentation tBOX210 Axiomtek – PC Fanless ferroviaire Intel Core EN 50155 et 5 ports 2.5GbE
Le tBOX210 est un PC Fanless ferroviaire particulièrement adapté aux systèmes de vidéosurveillance intelligente, d’enregistrement vidéo et de collecte de données à bord des trains.
Sa plateforme LGA1700 accepte les processeurs Intel® Core™ i9, i7, i5 ou i3 de 14e, 13e et 12e génération, ainsi que des processeurs Intel® Celeron®, avec un TDP CPU limité à 35 W. Elle est associée au chipset Intel® Q670E et à un emplacement DDR5 permettant d’installer jusqu’à 32 Go de mémoire.
Ce niveau de performances permet de traiter plusieurs flux réseau, d’exécuter des fonctions d’analyse locale et d’assurer simultanément l’enregistrement de données ou de vidéos.
Le tBOX210 complète notre gamme de PC Fanless pour applications ferroviaires avec un positionnement très orienté réseau haut débit et stockage embarqué.
4 ports M12 2.5GbE pour connecter les caméras à bord

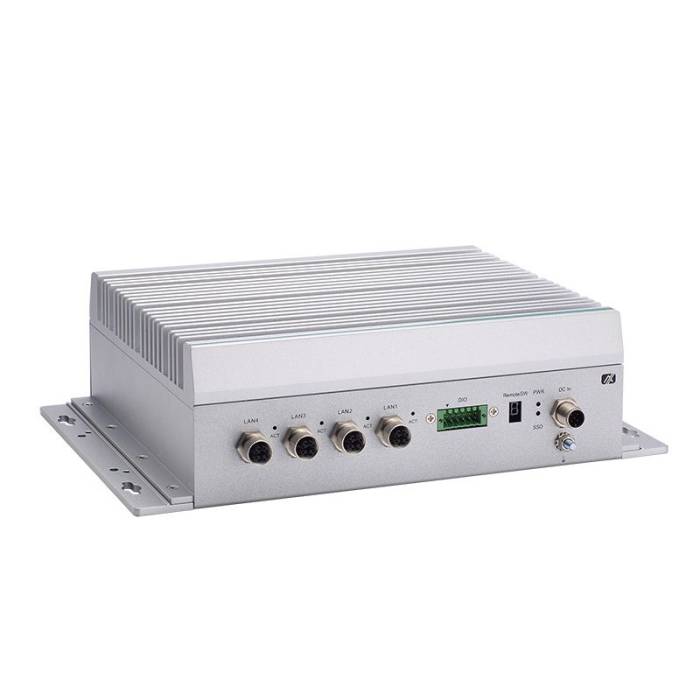

La face avant intègre 4 ports Ethernet 2.5GbE sur connecteurs M12 X-coded, auxquels s’ajoute un cinquième port 2.5GbE RJ45 à l’arrière.
Les cinq interfaces utilisent des contrôleurs Intel® I226-IT.
Les connecteurs M12 verrouillables sont particulièrement intéressants pour les équipements installés dans du matériel roulant soumis aux vibrations. La bande passante 2.5GbE facilite quant à elle la transmission de plusieurs flux vidéo ou de volumes de données importants.
Le tBOX210 peut ainsi centraliser les connexions de plusieurs caméras réseau sans devoir multiplier les interfaces Ethernet additionnelles.
Point important : les 4 ports M12 sont des ports 2.5GbE, pas des ports PoE. L’alimentation des caméras doit donc être prévue séparément ou via un équipement PoE externe si les caméras nécessitent une alimentation par Ethernet.
Deux configurations de stockage pour adapter la durée d’enregistrement
Le tBOX210 existe avec 2 ou 4 baies SATA 2,5 pouces extractibles, compatibles avec des supports d’une hauteur maximale de 15 mm.
La version 2 disques prend en charge :
- RAID 0 pour privilégier les performances et la capacité ;
- RAID 1 pour privilégier la redondance des données.
La version 4 disques ajoute les modes :
- RAID 5 ;
- RAID 10.
Cette seconde configuration est particulièrement intéressante pour un NVR embarqué devant conserver des flux vidéo sur une durée importante tout en apportant un niveau de sécurisation du stockage.
Un emplacement M.2 Key M 2280 NVMe PCIe x4 / SATA est réservé au stockage du système d’exploitation. Le stockage système et les données vidéo peuvent ainsi être physiquement séparés.
Pour mieux choisir entre les différents niveaux de redondance, consultez également notre guide consacré aux systèmes RAID.
5G, LTE et Wi-Fi pour les communications train-sol
Plusieurs emplacements permettent d’intégrer les communications sans fil nécessaires au projet :
- 1 × M.2 Key B 3052 pour 5G ou LTE ;
- 1 × Mini PCIe Full-size pour LTE, Wi-Fi, Bluetooth ou GPS ;
- 1 × M.2 Key E pour Wi-Fi 6 / Bluetooth ;
- 2 × Nano SIM ;
- 5 ouvertures pour antennes.
Le PC peut ainsi assurer à la fois le traitement local des données et leur transmission vers une infrastructure distante.
Cette connectivité convient notamment aux systèmes de vidéosurveillance nécessitant une remontée d’événements, aux solutions de maintenance distante ou aux applications de collecte de données à bord du train.
Des E/S isolées pour récupérer des informations complémentaires
En complément des interfaces réseau, le tBOX210 possède un bornier avec 6 entrées numériques et 2 sorties numériques isolées à 2 kV.
Ces E/S peuvent être utilisées pour récupérer l’état de différents équipements ou associer des événements externes au système de surveillance.
Deux ports USB 3.2 Gen2 Type-A permettent de connecter d’autres périphériques, tandis qu’une sortie HDMI 1.4b assure un affichage jusqu’à 3840 × 2160 à 30 Hz.
24 à 110 VDC pour couvrir différents matériels roulants
L’alimentation accepte directement une plage de 24 à 110 VDC sur connecteur M12.
Elle est complétée par une gestion Smart Ignition et plusieurs protections électriques :
- OCP contre les surintensités ;
- OVP contre les surtensions ;
- UVP contre les sous-tensions ;
- RPP contre l’inversion de polarité.
Cette large plage d’alimentation simplifie l’intégration sur différents matériels ferroviaires sans devoir décliner le PC en plusieurs versions électriques.
La consommation maximale du système est donnée à 72 W.
EN 50155, EN 45545-2 et NFPA 130
Le tBOX210 réunit plusieurs certifications essentielles pour une installation dans le ferroviaire :
- EN 50155 ;
- EN 45545-2 ;
- NFPA 130 ;
- CE Class A ;
- FCC Class A ;
- LVD.
Il fonctionne de -40 °C à +70 °C avec des périphériques Wide Temperature adaptés.
La résistance mécanique atteint 3 Grms avec SSD et 1 Grms avec HDD. Les essais de choc EN 61373 Category 1 Class B prévoient jusqu’à 5 g en longitudinal et 3 g dans les directions verticale et transversale.
Pour approfondir les contraintes propres au matériel roulant, consultez également notre guide sur la norme EN 50155 et notre guide sur la norme EN45545-2.
tBOX210 ou tBOX520 ?
Les deux plateformes répondent à des besoins différents.
- Le tBOX210 est particulièrement pertinent lorsque le projet est centré sur plusieurs flux Ethernet 2.5GbE et une forte capacité d’enregistrement, grâce à ses quatre ports M12 2.5GbE et ses deux ou quatre disques SATA.
- Le tBOX520 sera préférable lorsque la priorité porte sur la modularité des E/S : ports série, CAN, DIO ou encore PoE/PoE+ directement intégré via les modules VAM.
Le choix dépend donc principalement du nombre de caméras, de leur mode d’alimentation, du volume de stockage nécessaire et des autres équipements ferroviaires à connecter.
Applications du tBOX210
- Vidéosurveillance intelligente embarquée
- NVR ferroviaire
- Enregistrement vidéo à bord d’un train
- Collecte de données ferroviaires
- Connexion de plusieurs caméras 2.5GbE
- Analyse vidéo locale
- Monitoring du matériel roulant
- Communication 5G / LTE train-sol
- Supervision distante
- Passerelle réseau ferroviaire
Le tBOX210 est spécifiquement conçu pour la surveillance embarquée, l’enregistrement vidéo et la collecte de données dans les environnements ferroviaires.
Versions du tBOX210
| RÉFÉRENCE | P/N | STOCKAGE | RAID |
|---|---|---|---|
| tBOX210-RLS-MR | E26N210102 | 2 × SATA 2,5" extractibles | RAID 0 / 1 |
| tBOX210-RLS-MR2 | TBD | 4 × SATA 2,5" extractibles | RAID 0 / 1 / 5 / 10 |
Les deux versions disposent de la même base : processeur Intel® LGA1700 14e/13e/12e Gen, 4 × M12 X-coded 2.5GbE, 1 × RJ45 2.5GbE, HDMI, DIO 6-in/2-out, 2 USB 3.2 et alimentation 24-110 VDC avec Smart Ignition.
Options et accessoires – tBOX210
| OPTION / ACCESSOIRE | P/N | UTILISATION |
|---|---|---|
| Adaptateur AC/DC 90 W | 509000002200 | Adaptateur 24 VDC avec connecteur M12 |
| Câble DC-in M12 femelle 5 broches – 1,8 m | 594B8120B30E | Raccordement de l’alimentation |
| Câble M12 X-coded vers RJ45 Cat6 – 1,8 m | 594B8152710E | Raccordement des ports Ethernet 2.5GbE |
| Cordon secteur US | 599000001100 | Utilisation avec l’adaptateur AC/DC |
| Cordon secteur Japon | 59906000010E | Utilisation avec l’adaptateur AC/DC |
| Cordon secteur Europe | 59903000000E | Utilisation avec l’adaptateur AC/DC |
| Cordon secteur Royaume-Uni | 59904010000E | Utilisation avec l’adaptateur AC/DC |
| Kit anti-vibration | 8816N1000A0E | Amélioration de la stabilité des HDD pour les applications NVR |
Vous devez enregistrer plusieurs flux vidéo à bord d’un train ?
Le tBOX210 permet de réunir cinq réseaux 2.5GbE, jusqu’à quatre disques SATA, du RAID et des communications 5G/LTE/Wi-Fi dans une plateforme certifiée pour le ferroviaire.
Transmettez-nous le nombre de caméras, leur débit, la durée d’enregistrement souhaitée et les communications nécessaires. Nous pouvons dimensionner le processeur, la mémoire, la capacité de stockage et le niveau de RAID adaptés au projet.
→ Demander une configuration et un devis pour le tBOX210 via notre formulaire ci-dessous.
