-Présentation tBOX500-510-FL Axiomtek – PC Fanless ferroviaire EN 50155 PoE PoE+

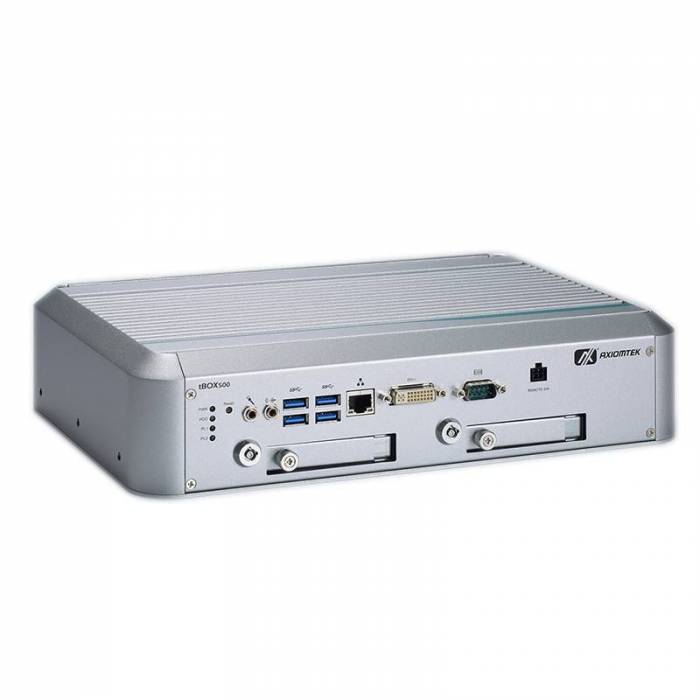

Le tBOX500-510-FL d’Axiomtek est un PC Fanless embarqué destiné aux équipements informatiques installés dans les environnements de transport ferroviaire, véhicule et maritime. Sa conception sans ventilateur, son châssis industriel IP30 et sa plage de température de fonctionnement étendue permettent son intégration dans des équipements embarqués soumis à des contraintes de température, de vibrations et d’alimentation.
Il complète la gamme de PC Fanless industriels avec une configuration spécifiquement orientée transport.
Le tBOX500-510-FL peut intégrer un processeur Intel® Core™ i7-7600U, Core™ i5-7300U, Core™ i3-7100U ou Celeron® 3965U, associé à deux emplacements mémoire DDR4-1866/2133 SO-DIMM permettant d’atteindre 32 Go de RAM. Ces différentes configurations permettent d’adapter la puissance de calcul au besoin de l’application sans modifier la plateforme matérielle.
Une configuration adaptée au ferroviaire, au véhicule et au maritime

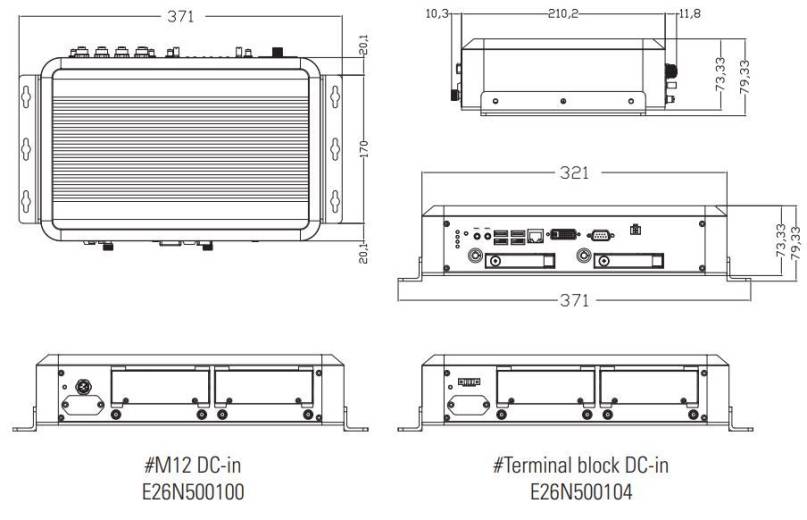

Plusieurs versions d’alimentation sont proposées en fonction du véhicule ou du matériel roulant dans lequel le PC est installé. La version ferroviaire utilise un connecteur M12 et une alimentation 24 à 110 VDC. La version véhicule est équipée d’un bornier et d’une gestion Smart Ignition, tandis que la version maritime dispose également d’un bornier dédié.
Cette segmentation permet de sélectionner la configuration correspondant directement au contexte d'intégration plutôt que d'adapter un PC industriel standard aux contraintes électriques d'un véhicule.
Pour les projets ferroviaires, le tBOX500-510-FL répond notamment aux exigences EN 50155. Il est également certifié EN 45545-2 et IEC 60945, tandis que sa conception est annoncée conforme à ISO 7637-2. Sa plage de fonctionnement atteint -40 °C à +70 °C avec des périphériques compatibles Wide Temperature.
> Voir notre guide consacré à la norme EN 50155 ainsi que notre sélection de PC Fanless ferroviaires EN 50155.
Stockage extractible et possibilités d’extension
Le stockage du tBOX500-510-FL repose sur deux emplacements SATA 2,5 pouces extractibles, compatibles avec la fonction Intel® RAID 0/1, auxquels peut s’ajouter un stockage mSATA. Cette configuration répond notamment aux applications nécessitant une capacité de stockage locale importante ou une redondance des données.

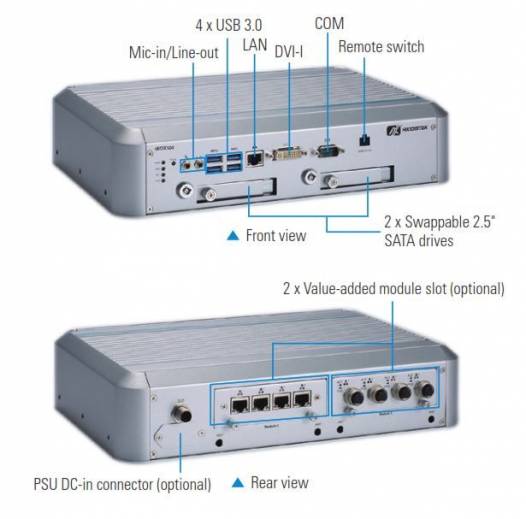

Le système dispose également de trois emplacements PCI Express Mini Card et de deux emplacements pour modules VAM – Value-Added Modules. Ces derniers permettent d’adapter précisément les interfaces du PC : ports série RS-232/422/485, CANBus, Ethernet, PoE ou extensions de communication.
Cette modularité constitue l’un des points forts du tBOX500-510-FL lorsqu’il doit dialoguer avec différents équipements embarqués : caméras, contrôleurs, équipements réseau ou dispositifs de communication.

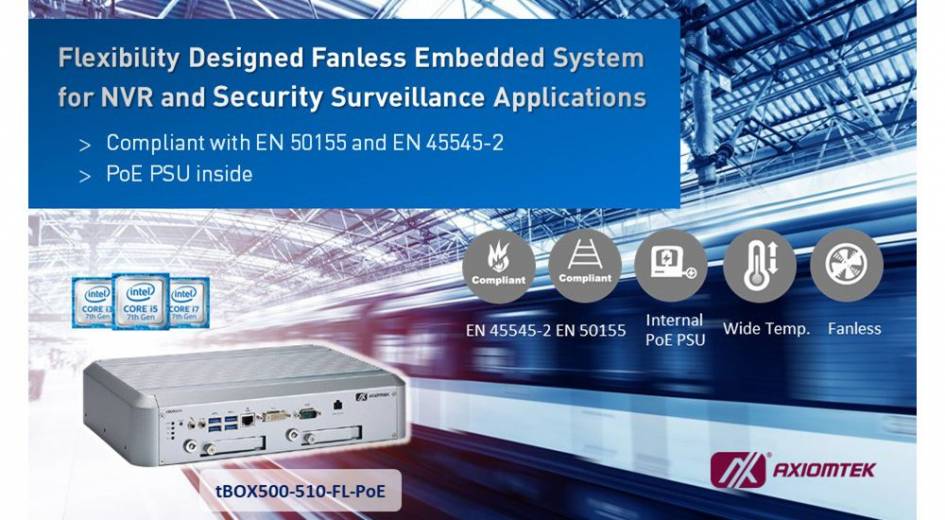

Jusqu’à 8 ports PoE pour les applications de vidéosurveillance
Une version ferroviaire spécifique, tBOX500-510-FL-i5-POE-24-110MRDC, intègre une alimentation PoE interne. Associée aux modules VAM PoE compatibles, elle permet de disposer de jusqu’à 8 ports PoE M12 ou RJ-45 configurables.
Les interfaces prennent en charge le PoE IEEE 802.3af jusqu’à 15,4 W par port et le PoE+ IEEE 802.3at jusqu’à 30 W par port. Cette configuration est particulièrement intéressante lorsqu’il est nécessaire de raccorder directement plusieurs caméras IP au PC embarqué.
Pour quelles applications utiliser le tBOX500-510-FL ?
Le tBOX500-510-FL est idéal pour la vidéosurveillance embarquée, le pilotage d’équipements embarqués, la gestion de flotte, le transfert de données et les systèmes d’information ou de divertissement passagers.
Pour un projet ferroviaire, il peut donc constituer une unité informatique centrale pour collecter, traiter ou stocker localement les informations provenant de différents équipements embarqués.
Version disponible
| Référence | Processeur | Application | Alimentation | P/N |
|---|---|---|---|---|
| tBOX500-510-FL-i7-24-110MRDC | Core™ i7-7600U | Ferroviaire | 24–110 VDC, M12 | E26N500100 |
| tBOX500-510-FL-i5-24-110MRDC | Core™ i5-7300U | Ferroviaire | 24–110 VDC, M12 | E26N500101 |
| tBOX500-510-FL-i3-24-110MRDC | Core™ i3-7100U | Ferroviaire | 24–110 VDC, M12 | E26N500102 |
| tBOX500-510-FL-Celeron-24-110MRDC | Celeron® 3965U | Ferroviaire | 24–110 VDC, M12 | E26N500103 |
| tBOX500-510-FL-i7-TVDC | Core™ i7-7600U | Véhicule | 9–36 VDC, Smart Ignition | E26N500104 |
| tBOX500-510-FL-i3-TVDC | Core™ i3-7100U | Véhicule | 9–36 VDC, Smart Ignition | E26N500106 |
| tBOX500-510-FL-Celeron-TVDC | Celeron® 3965U | Véhicule | 9–36 VDC, Smart Ignition | E26N500107 |
| tBOX500-510-FL-i7-TMDC | Core™ i7-7600U | Maritime | 14–32 VDC | E26N500108 |
| tBOX500-510-FL-i5-TMDC | Core™ i5-7300U | Maritime | 14–32 VDC | E26N500109 |
| tBOX500-510-FL-i3-TMDC | Core™ i3-7100U | Maritime | 14–32 VDC | E26N500110 |
| tBOX500-510-FL-Celeron-TMDC | Celeron® 3965U | Maritime | 14–32 VDC | E26N500111 |
| tBOX500-510-FL-i5-POE-24-110MRDC | Core™ i5-7300U | Ferroviaire + PoE | 24–110 VDC, M12 | E26N500115 |
Tableau des modules VAM
| Option | Fonction |
|---|---|
| VAM100 – E277100100 | 4 × RS-232/422/485 isolés sur bornier, isolation 2 kV |
| VAM102 – E277102100 | 4 × CANBus 2.0A/B isolés, isolation 2 kV |
| VAM600 – E277600100 | 2 × PCI Express Mini Card Full-size + 4 ouvertures antennes |
| VAM700 – E277700100 | 4 × Ethernet Gigabit M12 A-code |
| VAM701 – E277701100 | 4 × Ethernet Gigabit PoE M12 A-code |
| VAM702 – E277702100 | 4 × Ethernet Gigabit RJ-45 |
| VAM703 – E277703100 | 4 × Ethernet Gigabit PoE RJ-45 |
| VAM704 – E277704100 | 4 × Ethernet 10/100 M12 D-code |
| VAM705 – E277705100 | 4 × Ethernet PoE 10/100 M12 D-code |
| VAM706 – E277706100 | 4 × Ethernet Gigabit M12 X-code |
| VAM707 – E277707100 | 4 × Ethernet Gigabit PoE M12 X-code |
| VAM708 – E277708101 | 4 × M12 A-code avec fonction LAN Bypass |
| VAM900 – E277900100 | Extensions Mini PCIe + COM + CANBus + DIO isolés |
Autres options et accessoires
| Référence | Option / accessoire |
|---|---|
| 8816N5008A0E | Kit anti-vibrations pour améliorer la stabilité des HDD en applications véhicule/NVR |
| E29R318100 | Module LTE ACC318-501-203 |
| E29R300108 | Kit Wi-Fi 5 QCNFA324 |
| E39P118113 | Module LTE EIO118 Europe/Asie, GPS optionnel |
| E39P118114 | Module LTE EIO118 Japon, GPS optionnel |
| 509000001500 | Adaptateur AC/DC FSP 120 W pour TVDC/TMDC |
| 509000002200 | Adaptateur AC/DC FSP 90 W avec connecteur M12 pour MRDC |
| 594B8120B30E | Câble d’alimentation M12 femelle 5 broches, 1,8 m |
| 59412042700E | Câble LAN M12 D-code vers RJ-45, 1,8 m |
| 594N3202730E | Câble LAN M12 A-code vers RJ-45 |
| 594B8152710E | Câble LAN M12 X-code vers RJ-45 CAT6, 1,8 m |
| 59903000000E | Cordon secteur Europe |
| 59904010000E | Cordon secteur Royaume-Uni |
| 59906000010E | Cordon secteur Japon |
Besoin de valider la bonne configuration du tBOX500-510-FL ?
Ferroviaire, véhicule ou maritime : la configuration du tBOX500-510-FL dépend de votre alimentation, des interfaces nécessaires, du stockage et des modules de communication à intégrer.
Nos spécialistes vous accompagnent dans le choix du processeur, de la version d’alimentation et des modules VAM adaptés à votre application.
Décrivez-nous votre projet et recevez une configuration technique ainsi qu’un devis adapté à votre besoin.
→ Demander un devis pour le tBOX500-510-FL via notre formulaire ci-dessous
