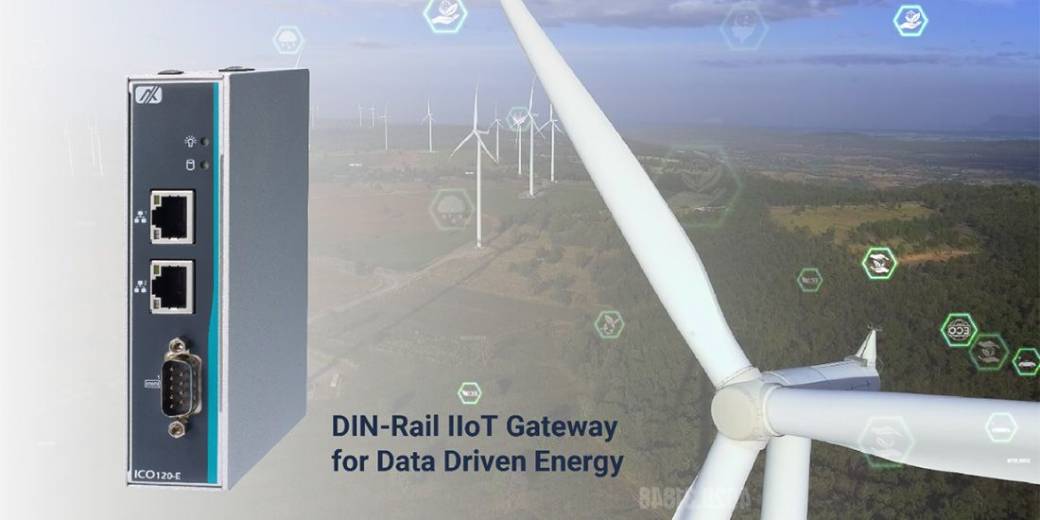

ICO120-E3350 Axiomtek – PC Fanless Rail-DIN pour passerelle IoT industrielle

L’ICO120-E3350 est un PC Fanless Rail-DIN particulièrement adapté à la collecte et au traitement de données au plus près des équipements industriels. Son format de seulement 31 × 100 × 125 mm sur les versions A, B, C et E permet de l’intégrer dans une armoire électrique où l’espace disponible est limité. La version F, plus riche en interfaces, conserve une largeur réduite de 48 mm.

Son processeur Intel® Celeron® N3350 Dual-Core à 1,1 GHz, associé à jusqu’à 8 Go de DDR3L, convient aux applications de passerelle IoT, d’acquisition de données, de transmission vers un serveur ou de traitement Edge léger.

L’ICO120-E3350 complète naturellement notre gamme de PC Fanless Rail-DIN pour les projets qui privilégient la compacité, la connectivité terrain et une faible consommation. N'hésitez pas, également, à consulter notre gamme complète de PC Fanless industriel.

COM, CAN ou DIO : plusieurs versions pour s’adapter aux équipements terrain

L’un des principaux intérêts de l’ICO120-E3350 réside dans ses différentes combinaisons d’E/S.

Selon la version sélectionnée, les deux emplacements DB9 peuvent recevoir :

• 2 ports RS-232/422/485 ;
• 1 port RS-232/422/485 + 1 DIO 8 bits ;
• 1 port RS-232/422/485 + 1 CAN bus ;
• 1 CAN bus + 1 DIO 8 bits.

La version ICO120-E3350-F va plus loin avec 2 ports RS-232/422/485 et un DIO 8 bits supplémentaire.

Le CAN bus prend en charge CAN 2.0 A/B jusqu’à 1 Mbps, ainsi que SocketCAN et J1939. Cette compatibilité rend notamment la version CAN intéressante pour des équipements mobiles, systèmes énergétiques ou dispositifs utilisant J1939.

Cette souplesse permet de choisir le PC en fonction des équipements réellement présents dans l’installation plutôt que d’ajouter des convertisseurs externes.

Deux réseaux Gigabit isolés pour séparer terrain et infrastructure

Deux ports Gigabit Ethernet Intel® I210-IT sont intégrés avec une isolation de 1,5 kV.

Ils peuvent par exemple être utilisés pour séparer :

• le réseau des équipements industriels ;
• le réseau de supervision ou d’entreprise.

Cette double interface est particulièrement intéressante pour une passerelle Edge chargée de collecter des informations sur un réseau OT puis de les transmettre vers une infrastructure distante.

Pour les projets nécessitant également des conversions de protocoles industriels, l’ICO120-E3350 peut être associé à nos passerelles de communication industrielles.

Une base compacte pour collecter et remonter les données industrielles

Les ports série, CAN, DIO et Ethernet permettent de récupérer des données provenant de plusieurs types d’équipements : contrôleurs, capteurs, machines, équipements énergétiques ou dispositifs communicants.

Le traitement peut ensuite être réalisé localement ou les informations peuvent être transmises vers une supervision, un serveur ou une solution de monitoring. L’ICO120-E3350 peut ainsi s’intégrer dans une chaîne de collecte de données comme notre solution IoTMate de monitoring industriel.

Cette utilisation est particulièrement pertinente pour :

• l’énergie et les équipements électriques ;
• la gestion technique de bâtiments ;
• les stations de traitement de l’eau ;
• les installations industrielles distribuées ;
• le suivi d’équipements distants.

Wi-Fi, LTE ou GPS pour les équipements éloignés du réseau filaire

Deux emplacements Mini PCIe permettent d’étendre les communications :

• Le premier est un Mini PCIe Full-size avec signaux PCIe/USB et emplacement SIM. Il peut accueillir des modules de communication Wi-Fi, 3G/4G/LTE ou GPS compatibles.
• Le second est un Mini PCIe Half-size PCIe/USB/mSATA pouvant être utilisé pour une extension sans fil ou pour le stockage mSATA.

Cette possibilité est intéressante pour les installations isolées, les infrastructures énergétiques ou les équipements répartis sur plusieurs sites qui doivent envoyer leurs données sans disposer d’une liaison Ethernet permanente.

-40°C à +70°C et alimentation 9-36 VDC

L’ICO120-E3350 fonctionne de -40 °C à +70 °C avec des périphériques Wide Temperature adaptés.

Son alimentation 9 à 36 VDC, avec fonctionnement typique en 12 ou 24 VDC, facilite son intégration dans les armoires et équipements industriels. Plusieurs protections électriques sont intégrées : OVP, UVP, OCP et protection contre l’inversion de polarité.

Le boîtier Fanless IP30 en aluminium extrudé et acier renforcé supporte également 2 Grms de vibrations avec stockage, de 5 à 500 Hz.

L’ICO120-E3350 est donc particulièrement adapté lorsqu’un projet nécessite un PC Rail-DIN très compact, peu énergivore et capable de récupérer plusieurs types de données terrain.

Applications de l’ICO120-E3350

• Passerelle IoT industrielle
• Acquisition et remontée de données
• Monitoring de machines
• Gestion énergétique
• Smart Building / GTB
• Traitement et recyclage de l’eau
• Infrastructures énergétiques
• Passerelle CAN / J1939
• Communication LTE vers des sites distants
• Edge Computing léger
• Maintenance conditionnelle
• Collecte de données d’équipements industriels

Les interfaces COM, CAN, DIO, Ethernet et les extensions cellulaires permettent de couvrir des applications de collecte et de transmission de données particulièrement variées.

Versions de l’ICO120-E3350

Toutes les versions disposent notamment de 2 GbE, 2 USB 2.0, HDMI, TPM 2.0 et alimentation 9-36 VDC. La version F utilise un boîtier légèrement plus large afin d’accueillir son DIO supplémentaire.

Options et extensions – ICO120-E3350

Vous devez récupérer et transmettre les données d’équipements industriels ?

Le choix de la version dépend surtout des interfaces terrain disponibles : RS-232/422/485, CAN J1939 ou entrées/sorties numériques, mais aussi de la nécessité d’ajouter du LTE, du Wi-Fi ou un stockage local.

Transmettez-nous les équipements à connecter, les interfaces utilisées et le mode de communication souhaité. Nous pouvons vous orienter vers la version A, B, C, E ou F et définir la mémoire, le stockage et les communications adaptées.

→ Demander une configuration et un devis pour l’ICO120-E3350 via notre formulaire ci-dessous.
