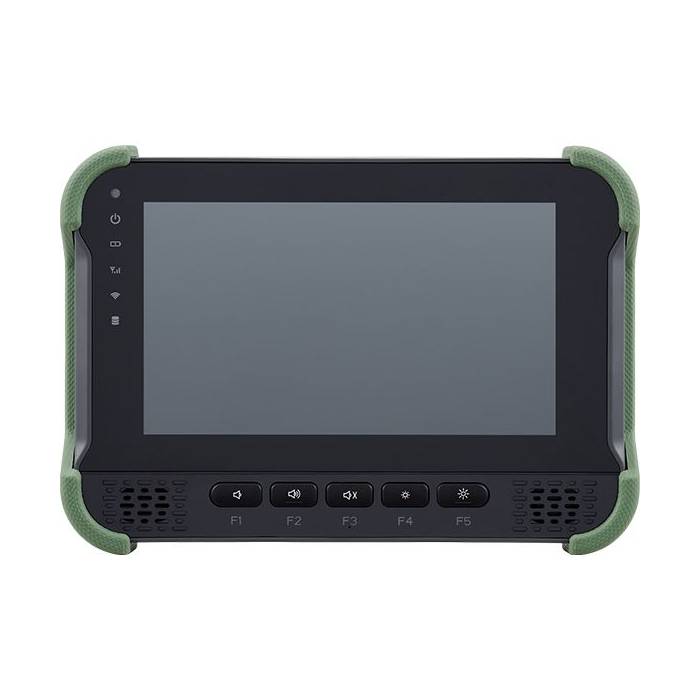

VMC 2030 – Panel PC véhicule 8" IP65 Intel Atom x7433RE

Le NEXCOM VMC 2030 est un Panel PC véhicule 8 pouces conçu pour les environnements mobiles exigeants : entrepôts, plateformes logistiques, ports, engins de manutention et véhicules industriels.

Son boîtier intégralement IP65, son écran renforcé, sa conception fanless et son alimentation étendue de 9 à 60 VDC permettent de l'intégrer sur des équipements soumis aux poussières, projections d'eau, vibrations et variations de température.

Avec son format 8 pouces, il complète également notre sélection de Panel PC industriels à petit écran lorsque l'espace disponible dans la cabine ou sur la machine est réduit.

Écran 8 pouces PCAP 1000 nits avec verre renforcé 3 mm

Le VMC 2030 intègre un écran TFT LCD 8 pouces HD 1280 × 720 offrant une luminosité typique de 1000 cd/m² et des angles de vision de 170°.

La dalle tactile utilise une technologie capacitive projetée PCAP avec traitement antireflet. Sa surface renforcée de 3 mm d'épaisseur est conçue pour améliorer sa résistance mécanique et reste utilisable avec des gants.

Pour comparer cette technologie avec les écrans résistifs utilisés sur d'autres terminaux véhicules, consultez notre guide sur les écrans tactiles résistifs et capacitifs.

Cinq touches programmables F1 à F5, un capteur de luminosité, cinq voyants d'état, deux haut-parleurs 2 W et un microphone sont intégrés en face avant.

Intel Atom x7433RE avec DDR5 ECC

Le VMC 2030 repose sur un Intel Atom x7433RE Quad-Core, associé à un TDP de 9 W.

La plateforme dispose d'un emplacement SO-DIMM DDR5-4800 avec ECC In-Band, avec :

• 8 Go installés en standard ;

• jusqu'à 16 Go de mémoire.

Le disque principal utilise un emplacement M.2 Key M 2242 compatible SATA 3.0 et PCIe 3.0 x1. Un emplacement mSATA est également disponible et utilise l'un des emplacements Mini PCIe.

Le VMC 2030 prend en charge Windows 11, Windows 10 64 bits et Linux.

GNSS, Wi-Fi et connectivité LTE/5G

Le VMC 2030 intègre en standard un module u-blox NEO-M9N GNSS compatible GPS, GLONASS, QZSS, Galileo et BeiDou.

Un module M9V avec Dead Reckoning est disponible en option pour les applications nécessitant de maintenir une estimation du déplacement lors de pertes temporaires du signal satellite.

La plateforme comprend également :

• 1 × M.2 Key B pour module LTE ou 5G NR ;

• 2 × Nano-SIM externes ;

• 1 × M.2 Key E pour Wi-Fi selon configuration ;

• connecteurs d'antennes WWAN, WLAN et GNSS ;

• G-Sensor et gyroscope.

Ces fonctions permettent d'intégrer le VMC 2030 à une flotte connectée, à un système de gestion logistique ou à une application de suivi des véhicules.

CAN FD, Ethernet 2,5 GbE et connectique M12

Le VMC 2030 dispose d'une connectique particulièrement adaptée aux applications embarquées :

• 1 × Ethernet 2,5 GbE sur M12 X-coded ;

• 1 × CAN FD isolé ;

• 1 × RS-232 avec alimentation 5/12 VDC ;

• 1 × RS-232 ;

• 1 × RS-232/422/485 ;

• 2 × USB 2.0 sur connecteur M12 ;

• 1 × USB 3.2 Gen 2 Type-A ;

• 2 × entrées numériques ;

• 2 × sorties numériques ;

• 1 × HDMI 2.0b jusqu'à 3840 × 2160 à 60 Hz.

La connectique arrière utilise principalement des connecteurs M12, cohérents avec la protection IP65 intégrale du terminal.

Jusqu'à 4 caméras analogiques en option

Le VMC 2030 peut recevoir une carte de capture optionnelle prenant en charge jusqu'à quatre entrées vidéo analogiques CVBS.

Cette possibilité est particulièrement intéressante sur les chariots, engins portuaires, véhicules de manutention ou équipements mobiles nécessitant plusieurs vues caméra autour du véhicule.

La sortie HDMI permet parallèlement de raccorder un écran secondaire.

Un module RFID 13,56 MHz est également disponible en option pour les projets nécessitant identification opérateur ou lecture de supports sans contact compatibles.

IP65 intégral et fonctionnement de -30 °C à +60 °C

Contrairement aux Panel PC protégés uniquement en face avant, le VMC 2030 bénéficie d'une protection IP65 sur l'ensemble du boîtier.

Il fonctionne de -30 °C à +60 °C et peut être stocké de -40 °C à +80 °C.

NEXCOM documente également des essais de vibrations et de chocs selon MIL-STD-810H, complétés par des essais IEC 60068.

Il peut ainsi rejoindre notre sélection de Panel PC à température étendue pour les applications mobiles soumises à des contraintes environnementales importantes.

Alimentation véhicule 9 à 60 VDC

Le VMC 2030 accepte une alimentation très étendue de 9 à 60 VDC.

La gestion électrique comprend :

• protection contre l'inversion de polarité ;

• protection contre les surtensions ;

• protection contre les sous-tensions ;

• gestion de l'allumage et de l'arrêt ;

• temporisation programmable ;

• réveil par LAN, SMS, RTC ou ignition.

Cette plage d'alimentation facilite son utilisation sur différents types de véhicules industriels, depuis des équipements basse tension jusqu'aux engins de manutention fonctionnant avec des réseaux électriques plus élevés.

VMC 2030 ou VMC 1110 ?

Le VMC 2030 est à privilégier lorsque l'application nécessite un boîtier entièrement IP65, un écran PCAP renforcé et une alimentation jusqu'à 60 VDC.

Le VMC 1110 constitue une alternative plus compacte en 7 pouces lorsque la place disponible est prioritaire.

Pour disposer d'un écran plus grand en 10,1 pouces avec la même génération de processeur Intel Atom x7433RE, le VMC 3030 constitue l'alternative directe.

Référence

VMC 2030-PC1 – P/N 10VC0203000X0

Panel PC véhicule 8 pouces avec Intel Atom x7433RE, écran PCAP 1000 cd/m², 8 Go DDR5, protection IP65 intégrale et alimentation 9 à 60 VDC.

Vous recherchez un Panel PC durci pour véhicule ou manutention ?

Transmettez-nous le type de véhicule ou d'engin, la tension disponible, les contraintes IP, les interfaces CAN et série nécessaires, le nombre de caméras à connecter, les besoins GNSS, Wi-Fi ou 4G/5G, le système d'exploitation, le montage et les quantités prévues.

Nous pouvons vérifier l'adéquation du VMC 2030 à votre installation et définir la mémoire, le disque, les extensions de communication et les options vidéo adaptées au projet.

Demander une configuration et un devis VMC 2030 via notre formulaire ci-dessous.
