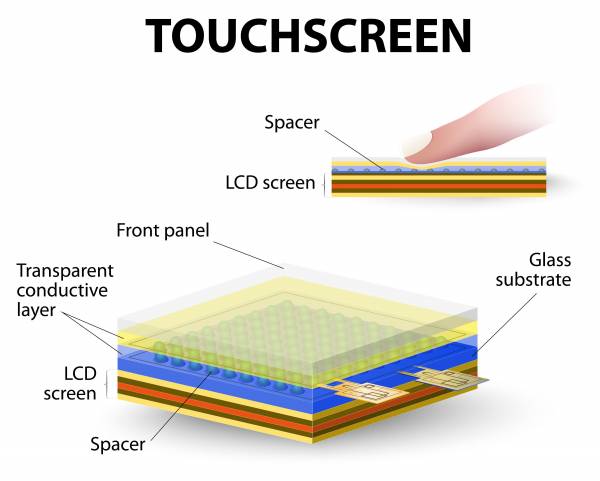

La technologie des écrans tactiles résistifs est basée sur des électrodes qui appliquent une tension uniforme sur toute la surface conductrice. Le type d'arrangement résistif détermine la durabilité et la sensibilité de l'ensemble du circuit.
Analogique 4 fils
Dans une configuration analogique à 4 fils, les couches supérieure et inférieure contiennent deux électrodes appelées "barres de bus". Ces électrodes sont orientées perpendiculairement les unes aux autres. Les électrodes de la feuille supérieure sont les axes Y positif et négatif, tandis que les électrodes de la feuille inférieure sont les axes X positif et négatif. Grâce à ce type de configuration des coordonnées électriques, le dispositif mobile peut détecter les coordonnées où les deux couches sont entrées en contact.
Analogique à 5 fils
Une configuration analogique à 5 fils consiste en quatre électrodes placées à chaque coin de la couche inférieure. Il y a quatre fils qui relient ces électrodes entre elles. Avec moins de composants et une conception plus simple, le circuit analogique à 5 fils est considéré comme légèrement plus durable que les autres conceptions.
Analogique à 8 fils
La conception est similaire à celle de l'analogue à 4 fils, mais chacune des électrodes de la barre contient deux fils. Cela introduit une certaine redondance dans le circuit. Cela signifie qu'un écran tactile résistif plus coûteux doté d'un circuit analogique à 8 fils durera plus longtemps.
