Datasheet technique
Présentation
-Panel PC inox Full HD pour supervision et conduite de lignes industrielles

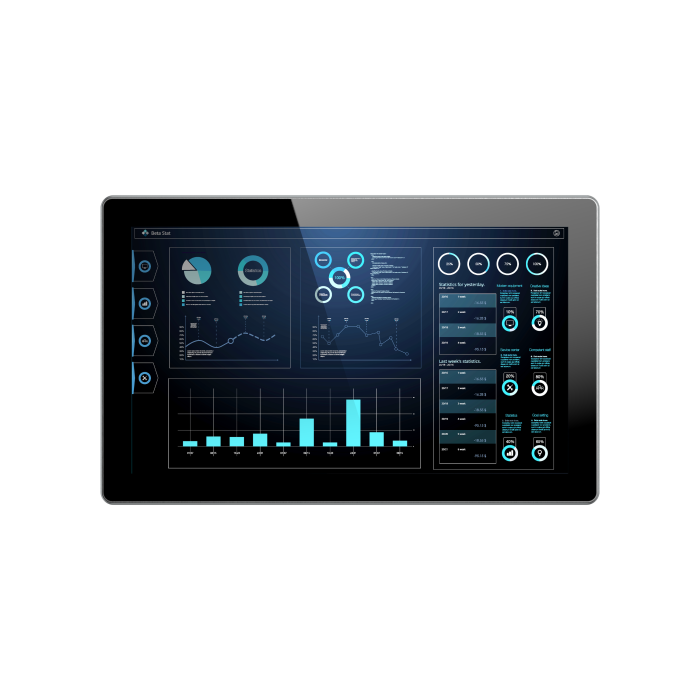

Le XSP-25185D1 est un Panel PC industriel inox de 18,5 pouces conçu pour les postes opérateur nécessitant un affichage Full HD et une protection renforcée contre l’eau, la poussière et les contraintes d’exploitation rencontrées en environnement industriel.
Il appartient à la gamme Intronix Systems, marque d’IP Systèmes dédiée à l’informatique industrielle. La série XSP répond notamment aux projets nécessitant un équipement informatique en acier inoxydable, une architecture fanless et des raccordements industriels M12.
Le châssis peut être réalisé en acier inoxydable SUS304 ou SUS316 selon la configuration. Le choix du matériau permet d’adapter le produit aux contraintes de corrosion et aux procédures de nettoyage utilisées sur le site. Pour comparer les propriétés de ces aciers, consultez notre guide SUS304, SUS316 et SUS316L : comprendre les différences.
Écran 18,5 pouces Full HD pour interfaces de supervision
L’écran TFT LCD de 18,5 pouces affiche une résolution Full HD 1920 × 1080, une luminosité de 300 cd/m² et un contraste de 1000:1.
Cette surface d’affichage permet de présenter simultanément plusieurs informations de production : synoptiques, états machine, alarmes, données process, courbes et commandes opérateur. Le XSP-25185D1 peut ainsi intégrer des applications nécessitant un Panel PC avec grand écran et rejoint également notre sélection de Panel PC au format 16:9.
Deux technologies tactiles sont proposées :
-
capacitif projeté multitouch, avec une dureté de surface ≥ 7H ;
-
résistif 5 fils, avec une dureté de surface ≥ 3H.
Le choix peut être effectué en fonction des conditions d’utilisation, des équipements portés par les opérateurs et des exigences du logiciel.
Deux niveaux de performances pour adapter le Panel PC au logiciel
Le XSP-25185D1 peut être configuré avec deux plateformes processeur.
Intel Celeron J6412 : La version Intel Celeron J6412 fonctionne à 2,0 GHz et dispose d’un emplacement SO-DIMM DDR4-3200 acceptant jusqu’à 16 Go.
Le disque peut être configuré avec :
-
un SSD ou disque SATA 2,5 pouces ;
-
un SSD mSATA via un emplacement Mini PCIe full-size.
Cette configuration convient aux interfaces opérateur, applications de supervision standard et logiciels nécessitant des ressources CPU maîtrisées.
Intel Core i5-1235U de 12e génération : La version Intel Core i5-1235U s’adresse aux applications nécessitant davantage de puissance de calcul et de mémoire.
Elle dispose de deux emplacements SO-DIMM DDR4-3200 permettant d’atteindre 64 Go et peut recevoir :
-
un SSD ou disque SATA 2,5 pouces ;
-
un SSD NVMe M.2 2280.
Cette configuration peut répondre aux logiciels de supervision plus complexes, aux applications exploitant des volumes de données plus importants ou aux postes exécutant plusieurs services industriels simultanément.
IP66, connecteurs M12 et fonctionnement fanless
Le XSP-25185D1 bénéficie d’une protection IP66 et d’une conception sans ventilateur.
La connectique comprend :
-
2 ports Ethernet Gigabit ;
-
4 ports USB 2.0 ;
-
2 ports COM configurables en 2 × RS-232 ou 1 × RS-232 + 1 × RS-485.
Les raccordements externes utilisent des connecteurs M12, adaptés aux installations exposées à l’humidité et aux contraintes mécaniques.
Cette conception destine particulièrement le XSP-25185D1 aux équipements de l’industrie agroalimentaire, ainsi qu’aux applications pharmaceutiques nécessitant des équipements informatiques protégés. Retrouvez également nos solutions pour l’industrie pharmaceutique.
L’alimentation 9 à 36 VDC facilite son raccordement aux architectures électriques industrielles. Le fonctionnement standard est prévu de -10 °C à +50 °C et peut être étendu de -20 °C à +60 °C avec des composants SSD et mémoire prévus pour cette plage de température.
Références disponibles
XSP-25185D1J6412R
18,5", Intel Celeron J6412, tactile résistif, version BARE, alimentation 9–36 VDC, M12.
XSP-25185D1J6412C
18,5", Intel Celeron J6412, tactile PCAP, version BARE, alimentation 9–36 VDC, M12.
XSP-25185D1I512UR
18,5", Intel Core i5-1235U, tactile résistif, version BARE, alimentation 9–36 VDC, M12.
XSP-25185D1I512UC
18,5", Intel Core i5-1235U, tactile PCAP, version BARE, alimentation 9–36 VDC, M12.
Besoin d’un Panel PC inox Full HD pour votre installation ?
Transmettez-nous le logiciel utilisé, les performances nécessaires, l’environnement d’installation, les procédures de nettoyage, le choix SUS304 ou SUS316, le tactile souhaité, la mémoire, le disque, les interfaces nécessaires, la tension disponible et la quantité.
Nous pouvons déterminer si la plateforme Intel J6412 ou Intel Core i5-1235U est la plus adaptée, définir la configuration du XSP-25185D1 et vérifier les contraintes d’intégration avant de vous transmettre un devis.
Demander une étude et un devis XSP-25185D1 via notre formulaire ci-dessous.
