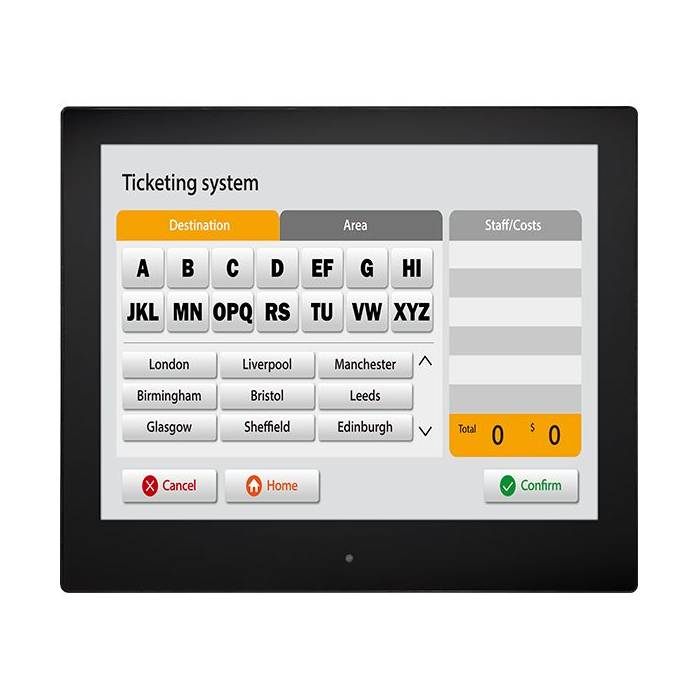

HPPC 15-10X7211 – Panel PC haute luminosité 15" 1800 nits

Le NEXCOM HPPC 15-10X7211 est un Panel PC industriel 15 pouces conçu pour les applications nécessitant une forte lisibilité en environnement lumineux ou semi-extérieur.

NEXCOM le destine notamment aux systèmes de parking automatisés, machines de recyclage et bornes de paiement. Son écran de 1800 cd/m², son optical bonding et ses traitements spécifiques permettent de répondre aux contraintes d’une interface tactile installée dans une borne ou un équipement exposé à une luminosité ambiante élevée.

Sa face avant IP65, son fonctionnement de -20 °C à +60 °C et son alimentation 12 à 24 VDC complètent ce positionnement pour les applications Smart City, parking, paiement et services automatisés.

Écran 15 pouces 4:3 haute luminosité 1800 cd/m²

Le HPPC 15-10X7211 intègre un écran TFT LCD 15 pouces XGA 1024 × 768 au format 4:3.

La dalle offre :

• une luminosité de 1800 cd/m² ;

• un contraste de 2500:1 ;

• 16,7 millions de couleurs ;

• des angles de vision de 88° dans les quatre directions.

Cette forte luminosité permet de conserver une excellente visibilité lorsque l’équipement est placé dans un environnement fortement éclairé.

Son format 4:3 rejoint également notre gamme de Panel PC industriels au format 4:3, particulièrement adaptée aux interfaces verticales de bornes, logiciels métier et applications industrielles.

Optical bonding et traitements AF, AG, anti-UV et IR

L’écran tactile utilise une technologie capacitive projetée PCAP 10 points associée à un optical bonding.

Le verre bénéficie de plusieurs traitements :

• AF – anti-fingerprint ;

• AG – anti-glare ;

• traitement anti-UV ;

• traitement IR.

Après optical bonding, la documentation indique une transmission correspondant à 80 % de la luminosité de la dalle.

Cette conception contribue à réduire les réflexions et à améliorer le comportement de l’affichage dans les applications semi-extérieures.

Pour comparer le tactile capacitif aux technologies résistives, consultez notre guide sur les écrans tactiles résistifs et capacitifs.

Capteur de luminosité et auto-dimming

Le HPPC 15-10X7211 intègre un capteur de luminosité permettant d’ajuster automatiquement le niveau d’éclairage de l’écran selon les conditions ambiantes.

Cette fonction d’auto-dimming est particulièrement pertinente pour les bornes fonctionnant tout au long de la journée et soumises à des variations importantes de luminosité.

La plateforme intègre également deux ventilateurs PWM intelligents destinés à assurer la gestion thermique du système.

Le HPPC 15-10X7211 ne doit donc pas être présenté comme un Panel PC fanless.

Intel Atom x7211RE jusqu’à 3,2 GHz

Le HPPC 15-10X7211 repose sur un Intel Atom x7211RE, avec 6 Mo de cache et une fréquence pouvant atteindre 3,2 GHz.

Le processeur intègre un circuit graphique Intel UHD Graphics.

La plateforme dispose également d’un TPM 2.0 pour les fonctions de sécurité matérielle.

Le système prend en charge :

• Windows 11 ;

• Windows 10 64 bits ;

• Linux.

Jusqu’à 32 Go de mémoire DDR4

Le HPPC 15-10X7211 dispose d’un emplacement SO-DIMM DDR4 non-ECC acceptant jusqu’à 32 Go de mémoire.

La documentation ne fixe pas de quantité de mémoire installée par défaut : la capacité doit donc être définie selon la configuration du projet.

Cette flexibilité permet d’adapter la plateforme au logiciel métier, aux applications de borne ou aux besoins de traitement local.

SSD M.2 NVMe et extensions de communication

Le disque utilise un emplacement :

M.2 Key M 2242 compatible SSD NVMe, avec interface PCIe 3.0 x1 / SATA 3.0.

Un emplacement Mini PCIe permet également d’intégrer :

• mSATA ;

• module 4G ;

• Wi-Fi ;

• Bluetooth.

Le HPPC 15-10X7211 peut ainsi être configuré comme terminal connecté pour une borne de paiement, un système de parking ou une machine de services.

Double Ethernet Gigabit, HDMI 4K et interfaces industrielles

La connectique comprend :

• 2 × Ethernet Gigabit RJ45 avec contrôleurs Intel I210-AT ;

• 1 × HDMI 2.0b ;

• 2 × USB 3.2 5 Gbit/s Type-A ;

• 2 × USB 2.0 ;

• 1 × RS-232/422/485 ;

• 1 × Line-out ;

• 2 emplacements d’antenne ;

• interfaces internes USB, RS-232, microphone, haut-parleur et GPIO.

La sortie HDMI 2.0b supporte une résolution maximale de 3840 × 2160 à 60 Hz.

Un GPIO interne fournit également 4 entrées et 4 sorties, permettant d’interfacer le système avec certaines fonctions de la borne ou de l’équipement.

Face avant IP65 et température étendue

La face avant du HPPC 15-10X7211 bénéficie d’une protection IP65.

Le système fonctionne de :

-20 °C à +60 °C avec circulation d’air ambiant.

Sa température de stockage est comprise entre -20 °C et +80 °C.

Il peut ainsi être rapproché de notre sélection de Panel PC à température étendue.

NEXCOM documente également :

• chocs : IEC 60068-2-27, 20 G / 11 ms ;

• vibrations aléatoires : IEC 60068-2-64, 2 Grms de 5 à 500 Hz ;

• vibrations sinusoïdales : IEC 60068-2-6, 2 G de 5 à 500 Hz.

Alimentation 12 à 24 VDC

Le HPPC 15-10X7211 accepte une alimentation nominale comprise entre 12 et 24 VDC via connecteur Phoenix 3 broches.

Cette plage facilite son intégration dans des bornes, machines de paiement, équipements de recyclage et autres installations alimentées en courant continu.

VESA 100 ou intégration Panel Mount

Le châssis métallique noir du HPPC 15-10X7211 accepte un montage VESA 100 × 100 mm.

Un kit spécifique permet également une intégration Panel Mount directement dans une borne ou un équipement.

Le système mesure : 351,9 × 295,75 × 58,15 mm pour un poids net de 4,2 kg.

HPPC 15 ou HPPC 12 ?

Le HPPC 15-10X7211 constitue le choix à privilégier lorsque l’application nécessite une surface d’affichage de 15 pouces et une luminosité particulièrement élevée de 1800 cd/m².

Le HPPC 12-10X7211 offre une alternative plus compacte en 12,1 pouces avec une dalle de 1300 cd/m².

Les deux modèles partagent une philosophie similaire : optical bonding, PCAP 10 points, traitements AF/AG et anti-UV/IR, variation automatique de luminosité, Intel Atom x7211RE et applications semi-extérieures.

Pour quelles applications utiliser le HPPC 15-10X7211 ?

Le HPPC 15-10X7211 est particulièrement adapté aux applications nécessitant :

• une forte luminosité ;

• une utilisation semi-extérieure ;

• un écran tactile 15 pouces ;

• une limitation des reflets ;

• une exposition aux UV ;

• une adaptation automatique de la luminosité ;

• un équipement tactile intégré dans une borne.

Il répond notamment aux besoins des systèmes de parking, bornes de paiement, machines de recyclage, équipements Smart City et interfaces de services automatisés.

Vous recherchez un Panel PC 15 pouces très haute luminosité ?

Transmettez-nous l’environnement d’installation, l’exposition à la lumière, le logiciel utilisé, la mémoire et le disque nécessaires, les interfaces à connecter, les besoins Wi-Fi ou 4G, le montage souhaité, le système d’exploitation, les quantités et votre délai.

Nous pouvons vérifier si le HPPC 15-10X7211 correspond aux contraintes de votre application et définir une configuration adaptée à votre borne ou équipement.

Demander une configuration et un devis HPPC 15-10X7211 via notre formulaire ci-dessous.
