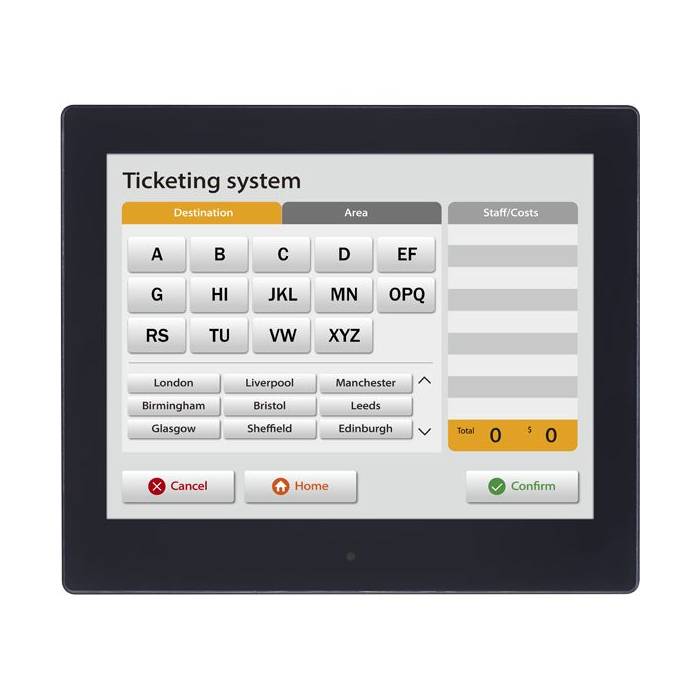

HPPC 12-10X7211 – Panel PC haute luminosité 12,1" 1300 nits

Le NEXCOM HPPC 12-10X7211 est un Panel PC industriel 12,1 pouces développé pour les applications nécessitant une forte lisibilité dans des environnements très lumineux ou semi-extérieurs.

NEXCOM le destine notamment aux systèmes de parking, machines de recyclage, bornes de paiement et équipements interactifs semi-extérieurs.

Son écran 1300 nits, l’optical bonding et les traitements de surface spécifiques permettent de répondre aux contraintes d’affichage rencontrées lorsqu’un Panel PC est installé à proximité d’une source lumineuse importante ou derrière une borne exposée à la lumière du jour.

Écran 12,1 pouces 4:3 de 1300 cd/m²

Le HPPC 12-10X7211 intègre un écran TFT LCD 12,1 pouces XGA 1024 × 768 au format 4:3.

La dalle offre :

• une luminosité de 1300 cd/m² ;

• un contraste de 1000:1 ;

• 16,7 millions de couleurs ;

• des angles de vision de 88° dans les quatre directions.

Son format rejoint notre sélection de Panel PC industriels au format 4:3, particulièrement adaptée aux interfaces de bornes, aux logiciels métier et aux applications industrielles privilégiant une surface d’affichage verticale importante.

Optical bonding et traitements anti-UV / IR

L’écran tactile utilise une technologie capacitive projetée PCAP 10 points associée à un optical bonding.

Le verre bénéficie de plusieurs traitements :

• AF – anti-fingerprint ;

• AG – anti-glare ;

• traitement anti-UV ;

• traitement anti-IR.

Cette combinaison vise à conserver une bonne qualité d’affichage dans les environnements lumineux tout en améliorant le comportement de l’écran face aux réflexions et à l’exposition lumineuse.

La transmission lumineuse du tactile après optical bonding est donnée à 80 % de la luminosité de la dalle.

Pour comparer cette technologie avec les écrans résistifs, consultez notre guide sur les écrans tactiles résistifs et capacitifs.

Capteur de luminosité et variation automatique

Le HPPC 12-10X7211 intègre un capteur de luminosité permettant d’adapter automatiquement l’intensité de l’écran aux conditions ambiantes.

Cette fonction est particulièrement pertinente pour une borne ou un équipement semi-extérieur exposé à des niveaux de luminosité très différents au cours de la journée.

La plateforme intègre également une gestion thermique intelligente documentée par NEXCOM.

Intel Atom x7211RE et jusqu’à 32 Go DDR4

Le HPPC 12-10X7211 repose sur un Intel Atom x7211RE avec circuit graphique Intel UHD intégré.

La plateforme dispose d’un emplacement SO-DIMM :

• DDR4 ;

• jusqu’à 32 Go ;

• mémoire non-ECC.

Un TPM 2.0 est également intégré.

Le HPPC 12-10X7211 prend en charge Windows 11, Windows 10 64 bits et Linux, permettant son intégration à différentes applications de borne, affichage interactif, paiement ou interface industrielle.

SSD M.2 NVMe et extensions de communication

Le disque utilise un emplacement :

M.2 Key M 2242 compatible NVMe SSD, avec interface PCIe 3.0 x1 / SATA 3.0.

Un emplacement Mini PCIe permet d’ajouter différentes fonctions selon la configuration :

• 4G ;

• Wi-Fi ;

• Bluetooth ;

• mSATA.

Cette architecture permet d’adapter le Panel PC aux besoins de communication d’une borne connectée ou d’un équipement Smart City.

Double Ethernet, HDMI et interfaces industrielles

La connectique comprend notamment :

• 2 × Ethernet Gigabit RJ45 avec contrôleurs Intel I210-AT ;

• 1 × HDMI 2.0b ;

• 2 × USB 3.2 5 Gbit/s Type-A ;

• 2 × USB 2.0 ;

• 1 × RS-232/422/485 ;

• 1 × Line-out ;

• 2 emplacements d’antenne ;

• GPIO 4 entrées / 4 sorties en interne.

La sortie HDMI 2.0b prend en charge une résolution jusqu’à 3840 × 2160 à 60 Hz, permettant de connecter un écran complémentaire lorsque l’application l’exige.

Face avant IP65 et fonctionnement de -20 °C à +60 °C

La face avant du HPPC 12-10X7211 bénéficie d’une protection IP65.

Le produit est conçu pour fonctionner de :

-20 °C à +60 °C, avec circulation d’air ambiant.

La température de stockage documentée est comprise entre -20 °C et +80 °C.

Il rejoint ainsi les Panel PC à température étendue pour les applications exposées à des conditions plus contraignantes qu’un environnement intérieur standard.

NEXCOM documente également :

• chocs : IEC 60068-2-27, 20 G / 11 ms ;

• vibrations aléatoires : IEC 60068-2-64, 2 Grms de 5 à 500 Hz ;

• vibrations sinusoïdales : IEC 60068-2-6, 2 G de 5 à 500 Hz.

Alimentation 12 à 24 VDC

Le HPPC 12-10X7211 accepte une alimentation nominale étendue de 12 à 24 VDC via connecteur Phoenix 3 broches.

Cette plage d’alimentation facilite son intégration dans une borne, un équipement de parking, une machine de paiement ou un système industriel disposant d’une alimentation continue.

VESA ou intégration Panel Mount

Le châssis métallique du HPPC 12-10X7211 accepte un montage VESA 100 × 100 mm.

Un kit Panel Mount est également disponible pour une intégration directement dans une borne, un pupitre ou un équipement.

Ses dimensions sont de 293,56 × 245,46 × 56,65 mm pour un poids de 3,08 kg.

Pour quelles applications utiliser le HPPC 12-10X7211 ?

Le HPPC 12-10X7211 est particulièrement adapté lorsque le projet nécessite :

• une forte luminosité ;

• une utilisation semi-extérieure ;

• un écran tactile PCAP ;

• une réduction des réflexions ;

• une exposition aux UV ;

• une adaptation automatique de la luminosité ;

• une intégration dans une borne ou un équipement interactif.

Il répond notamment aux besoins de parking, paiement, recyclage, Smart City, bornes de services et interfaces semi-extérieures.

Références disponibles

HPPC 12-10X7211 – P/N 10W60HPPC01X0

Panel PC haute luminosité 12,1 pouces avec Intel Atom x7211RE, dalle 1300 nits, PCAP 10 points, optical bonding et alimentation 12 à 24 VDC.

Panel Mount Kit – P/N 5061711301X00

Kit de fixation pour intégration Panel Mount.
