vROK 3030-A-B – Panel PC ferroviaire 10,4" EN 50155

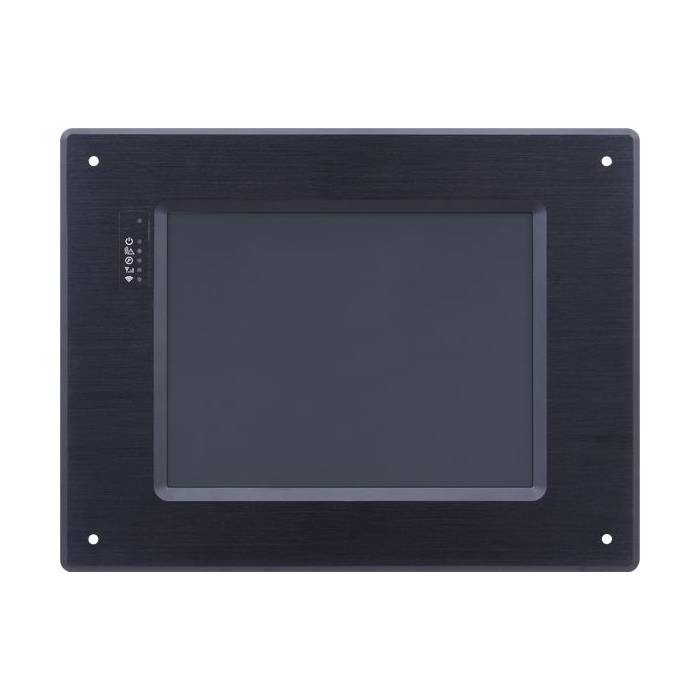

Le NEXCOM vROK 3030-A-B est un Panel PC ferroviaire 10,4 pouces destiné aux applications embarquées sur matériel roulant nécessitant interface homme-machine, information voyageurs, affichage embarqué ou supervision locale.

Certifié EN 50155:2017 classe OT3, il associe une plateforme Intel Atom x6414RE à un écran haute luminosité, une connectique M12 et des interfaces adaptées aux environnements ferroviaires.

Il rejoint ainsi notre sélection de solutions PC ferroviaires EN 50155 pour les projets où les contraintes d’alimentation, de température, de vibrations, de choc et de compatibilité électromagnétique doivent être prises en compte dès la conception.

Écran 10,4 pouces PCAP 1200 cd/m²

Le vROK 3030-A-B intègre un écran 10,4 pouces TFT IPS 1024 × 768 avec rétroéclairage LED.

Sa luminosité typique de 1200 cd/m² améliore la lisibilité lorsque le terminal est installé dans un environnement fortement éclairé ou à proximité d’une baie exposée à la lumière extérieure.

L’écran offre :

• une résolution XGA 1024 × 768 ;

• des angles de vision de 170° ;

• un contraste typique de 900:1 ;

• un tactile capacitif projeté PCAP ;

• un traitement antireflet ;

• une transmission lumineuse de 85 ± 3 %.

Le format 4:3 convient particulièrement aux interfaces opérateur affichant synoptiques, alarmes, commandes ou informations techniques. Il peut également être rapproché de notre sélection de Panel PC industriels au format 4:3.

Intel Atom x6414RE et DDR4 avec IBECC

Le vROK 3030-A-B repose sur un Intel Atom x6414RE avec un TDP de 9 W.

Il dispose d’un emplacement SO-DIMM DDR4-3200 acceptant jusqu’à 32 Go, avec une configuration standard de 4 Go DDR4-2666 avec In-Band ECC (IBECC).

Le disque principal utilise un emplacement M.2 Key M 2280, compatible SATA 3.0 ou PCIe 3.0 x1.

Un emplacement mSATA peut également être utilisé via le slot Mini PCIe.

La plateforme prend en charge Windows 11, Windows 10 64 bits et Linux.

Triple affichage avec HDMI et DisplayPort

En complément de l’écran intégré, le vROK 3030-A-B dispose de :

• 1 × HDMI 1.4b jusqu’à 3840 × 2160 à 30 Hz ;

• 1 × DisplayPort 1.4 jusqu’à 4096 × 2160 à 60 Hz.

Cette architecture permet de mettre en œuvre jusqu’à trois affichages, en combinant l’écran intégré et deux sorties vidéo externes.

Elle est particulièrement intéressante pour les applications ferroviaires associant HMI conducteur, information voyageurs, affichage publicitaire ou infotainment embarqué.

2 × Ethernet 2,5 GbE M12 et PoE en option

Le vROK 3030-A-B intègre deux interfaces Ethernet jusqu’à 2,5 GbE sur connecteurs M12 X-coded, basées sur des contrôleurs Intel I225-IT.

Une fonction PoE IEEE 802.3af/at jusqu’à 30 W est disponible en option via le module VIOD-POE2-01.

Cette possibilité permet notamment d’alimenter des caméras IP directement depuis les interfaces réseau, lorsque la configuration du projet l’exige.

La connectique M12 contribue à sécuriser les raccordements réseau dans les environnements soumis aux vibrations.

Jusqu’à 4 caméras analogiques et 2 caméras PoE

Le vROK 3030-A-B peut prendre en charge :

• jusqu’à 4 entrées vidéo analogiques CVBS avec carte de capture optionnelle ;

• jusqu’à 2 caméras IP PoE avec option PoE.

Ces interfaces permettent d’envisager des applications de vidéosurveillance embarquée, contrôle de zones, assistance conducteur ou visualisation de l’environnement du véhicule ferroviaire.

Le produit dispose également d’un CAN Bus 2.0B isolé, de 4 entrées numériques isolées et de 2 sorties numériques isolées.

Interfaces série, CAN et E/S isolées

La connectique comprend notamment :

• 2 × RS-232/422/485 isolés ;

• 1 × CAN Bus 2.0B isolé ;

• 4 × entrées numériques isolées ;

• 2 × sorties numériques isolées ;

• 2 × USB 2.0 sur connecteur M12 ;

• 1 × USB 3.2 Gen 2 Type-A ;

• interfaces audio ;

• alimentation dédiée 14 à 48 VDC pour l’isolation des E/S.

Cette architecture permet au Panel PC de dialoguer avec plusieurs équipements embarqués tout en séparant certaines interfaces des perturbations électriques du véhicule.

GNSS, Wi-Fi et LTE/5G

Le vROK 3030-A-B intègre en standard un module u-blox NEO-M9N GNSS, compatible avec :

• GPS ;

• QZSS ;

• GLONASS ;

• Galileo ;

• BeiDou.

La plateforme dispose également de :

• 1 × M.2 Key E 2230 pour connectivité WLAN ;

• 1 × M.2 Key B 3042/3050/3052 pour LTE ou 5G NR ;

• 1 × Mini PCIe full-size ;

• 1 × Micro-SIM externe ;

• 1 × Micro-SIM interne ;

• interfaces antennes WLAN, WWAN, Bluetooth et GNSS.

Un accéléromètre 3D et un gyroscope 3D sont également intégrés.

Alimentation adaptée aux applications ferroviaires

La version standard accepte une alimentation 24/36 VDC avec plage de 14 à 48 VDC, sans isolation.

Une version 24/110 VDC isolée est également disponible en option.

La gestion de l’alimentation comprend :

• protection contre l’inversion de polarité ;

• protection contre les surintensités ;

• protection contre les sous-tensions ;

• seuils de démarrage et d’arrêt configurables par logiciel ;

• temporisation marche/arrêt sur 8 niveaux ;

• watchdog configurable de 10 à 255 secondes.

La certification EN 50155 inclut notamment :

• classe OT3 pour la température ambiante ;

• classe S1 pour les interruptions d’alimentation ;

• classe C1 pour les changements d’alimentation.

Pour mieux comprendre ces exigences, consultez notre guide sur la norme EN 50155.

Conçu pour les vibrations et les températures étendues

Le vROK 3030-A-B fonctionne de -30 °C à +70 °C avec processeur 9 W et SSD industriel, avec circulation d’air.

La documentation indique également une capacité à atteindre +85 °C pendant 10 minutes dans cette configuration.

Avec l’option PoE, la plage de fonctionnement documentée est de -30 °C à +60 °C.

Les essais environnementaux incluent notamment :

• vibrations selon MIL-STD-810H 514.8 ;

• chocs selon MIL-STD-810H ;

• IEC 61373 Class B ;

• EN 60068-2-1 ;

• EN 60068-2-2 ;

• EN 60068-2-30.

Le produit peut également être retrouvé parmi nos Panel PC à température étendue.

EN 50155, EN 50121 et EN 45545-2

Le vROK 3030-A-B est documenté avec les principales références suivantes :

• EN 50155:2017 ;

• EN 50121-1:2017 ;

• EN 50121-3-2:2016+A1:2019 ;

• IEC 61373 Class B ;

• revêtement de protection PC1, PC2 sur demande ;

• EN 45545-2:2020 pour le PCB.

Cette dernière mention doit être comprise précisément : la documentation NEXCOM indique EN 45545-2:2020 au niveau du PCB, et non une certification globale de l’ensemble du Panel PC à toutes les exigences EN 45545-2.

Référence

vROK 3030-A-B – P/N 10A30303003X0

Panel PC ferroviaire 10,4 pouces avec Intel Atom x6414RE, 4 Go DDR4, écran PCAP 1200 cd/m², alimentation 24/36 VDC et emplacement M.2 Key M 2280.
