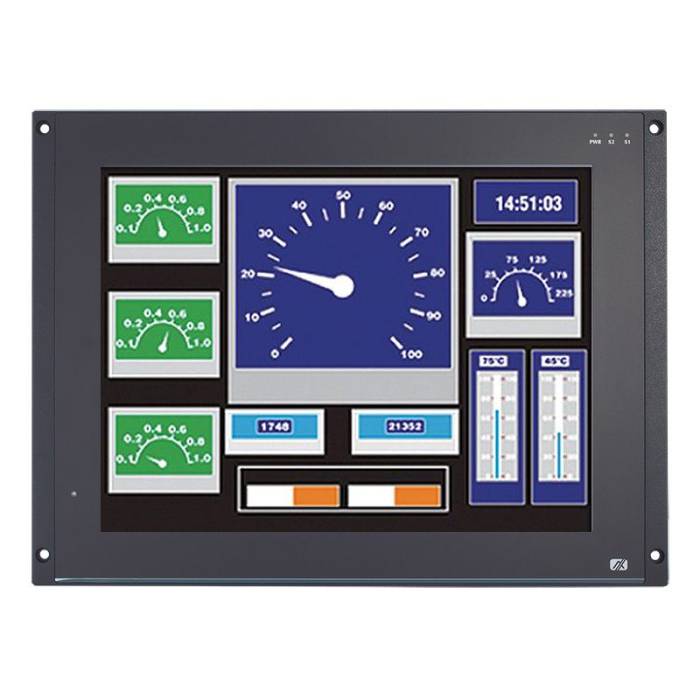

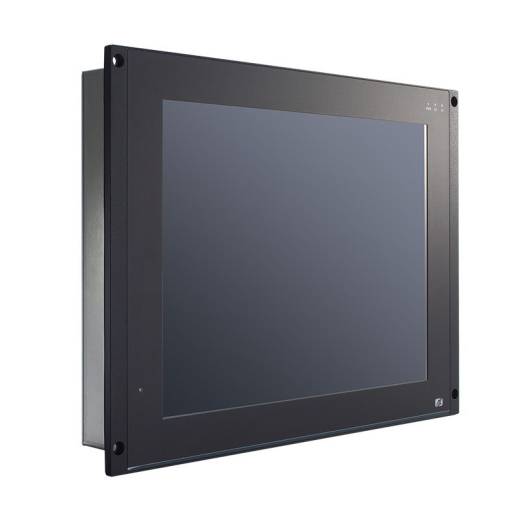

GOT715S – Panel PC ferroviaire 15 pouces EN 50155 Intel Atom E3845

Le GOT715S d’Axiomtek est un Panel PC ferroviaire fanless de 15 pouces destiné aux systèmes de contrôle, de supervision et d’interface opérateur installés à bord du matériel roulant.

Conçu conformément aux exigences EN 50155, il associe une alimentation adaptée aux réseaux électriques ferroviaires, des interfaces verrouillables, une plage de température étendue et un écran conçu pour rester lisible dans des conditions d’éclairage variables.

Le GOT715S complète les GOT710A et GOT712A dans notre offre de Panel PC industriels dédiés au transport. Il couvre plus spécifiquement les applications nécessitant un écran 15 pouces.

Écran 15 pouces XGA de 800 cd/m² avec auto-dimming

Le GOT715S intègre un écran TFT LCD 15 pouces XGA 1024 × 768 avec une luminosité de 800 cd/m².

Cette luminosité permet son utilisation dans les postes de conduite et équipements embarqués soumis à un éclairage important. Une fonction auto-dimming adapte automatiquement l'intensité de l'écran aux conditions lumineuses de l'environnement.

Le tactile résistif 5 fils permet l'utilisation de l'interface opérateur avec différentes méthodes de saisie et répond aux applications ferroviaires dans lesquelles la robustesse de l'interface tactile reste prioritaire.

Le GOT715S peut notamment être utilisé pour :

• les interfaces conducteur ;

• la supervision des équipements embarqués ;

• le contrôle de sous-systèmes ferroviaires ;

• l'affichage d'états et d'alarmes ;

• les opérations de diagnostic et de maintenance.

Pour comprendre les contraintes applicables aux équipements électroniques embarqués dans le matériel roulant, consultez notre guide consacré à la norme EN 50155.

Intel Atom E3845 et architecture fanless

Le GOT715S repose sur un Intel Atom E3845 Bay Trail à 1,91 GHz.

La plateforme dispose de 4 Go de mémoire DDR3L intégrée. Le disque utilise un emplacement mSATA.

Deux emplacements PCI Express Mini Card permettent de compléter la configuration, l'un d'eux étant utilisé pour le mSATA. Des kits Wi-Fi et 3G/GPS sont notamment proposés par Axiomtek.

La conception entièrement fanless supprime le ventilateur mécanique et limite les risques liés à l'encrassement d'un système de ventilation dans les équipements embarqués.

Connectique verrouillable pour installation ferroviaire

Le GOT715S utilise des connecteurs industriels verrouillables pour les principales interfaces.

Il dispose de :

• 2 × Ethernet Gigabit isolés sur connecteurs M12 X-coded ;

• 2 × RS-232/422/485 isolés sur connecteurs M12 A-coded ;

• 2 signaux USB 2.0 via un connecteur M12 A-coded ;

• 1 × CAN bus isolé ;

• 6 entrées et 2 sorties numériques isolées ;

• 1 interface audio.

L'isolation électrique des interfaces Ethernet, série, CAN et DIO atteint 1,5 kV.

Cette architecture permet de raccorder le Panel PC aux calculateurs embarqués, contrôleurs, réseaux de communication, capteurs et autres équipements présents dans le véhicule ferroviaire.

Le GOT715S s'intègre ainsi dans notre offre de solutions informatiques pour le secteur ferroviaire.

Alimentation ferroviaire 24 à 110 VDC et EN 50155 S3

L'entrée d'alimentation accepte une plage typique de 24 à 110 VDC.

Le GOT715S répond à la classe EN 50155 S3, avec une tenue à une interruption d'alimentation de 20 ms. Cette caractéristique permet son intégration aux architectures électriques utilisées à bord du matériel roulant.

Sa température de fonctionnement s'étend de -25 °C à +70 °C, tandis que la face avant en aluminium bénéficie d'une protection IP65 et la face arrière d'une protection IP40.

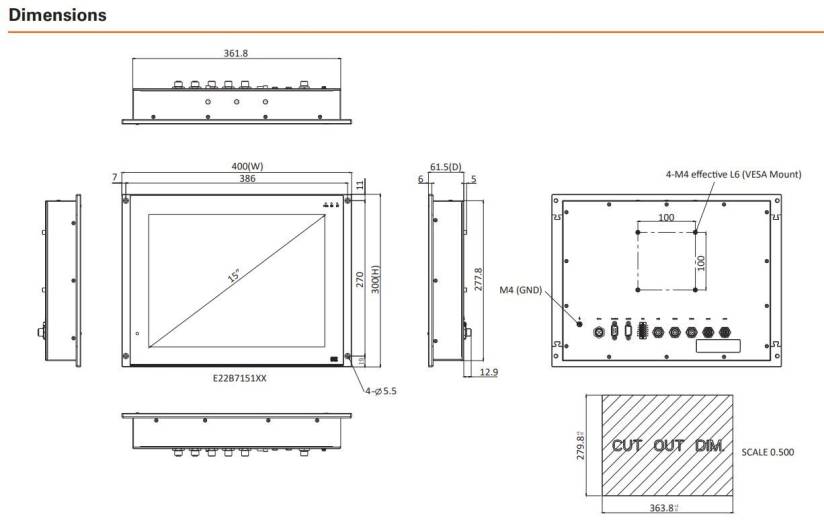

Les montages mural et VESA permettent son installation dans un pupitre, une cabine conducteur ou un équipement ferroviaire intégré.

GOT715S, GOT710A ou GOT712A : quelle référence choisir ?

Le GOT715S reste pertinent lorsque le projet impose un écran 15 pouces, une luminosité de 800 cd/m² et une alimentation ferroviaire 24 à 110 VDC.

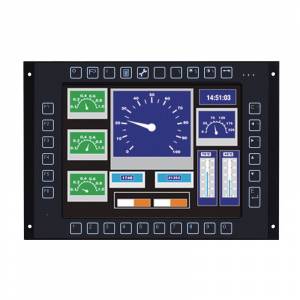

Pour les projets privilégiant une plateforme processeur plus récente, les GOT710A 10,4 pouces et GOT712A 12,1 pouces reposent sur l'Intel Atom x6425E et disposent notamment d'interfaces Ethernet 2,5 GbE.

Le choix doit donc être réalisé en fonction de la taille d'écran requise, du logiciel, des performances CPU, des interfaces nécessaires et des contraintes mécaniques du poste embarqué, et non uniquement de la génération du processeur.

Référence disponible

GOT715S-RA-M – P/N E22B715S00
Panel PC ferroviaire 15" XGA, Intel Atom E3845 1,91 GHz, écran 800 cd/m², tactile résistif 5 fils et alimentation ferroviaire 24 à 110 VDC

Accessoires

822B7100140E
Kit GOT71X 3G + GPS.

8812B7100A0E
Kit Wi-Fi GOT71X.

594B8122820E
Câble USB M12 A-coded.

594B7102100E
Câble RS-232.

594B7102700E
Câble Ethernet M12 X-coded.

594B7100B00E
Câble d'alimentation M12 DC-in avec signal ACC, longueur 1,8 m.

Vous avez un projet de Panel PC ferroviaire 15 pouces ?

Transmettez-nous l'application embarquée, les exigences EN 50155 du projet, la tension d'alimentation, les interfaces Ethernet, série ou CAN nécessaires, le système d'exploitation, les communications sans fil éventuelles, le montage et les quantités prévues.

Nous vérifierons l'adéquation du GOT715S avec votre cahier des charges et pourrons également le comparer aux autres solutions ferroviaires lorsque les contraintes du projet l'exigent.

Demander une étude et un devis GOT715S via notre formulaire ci-dessous.
