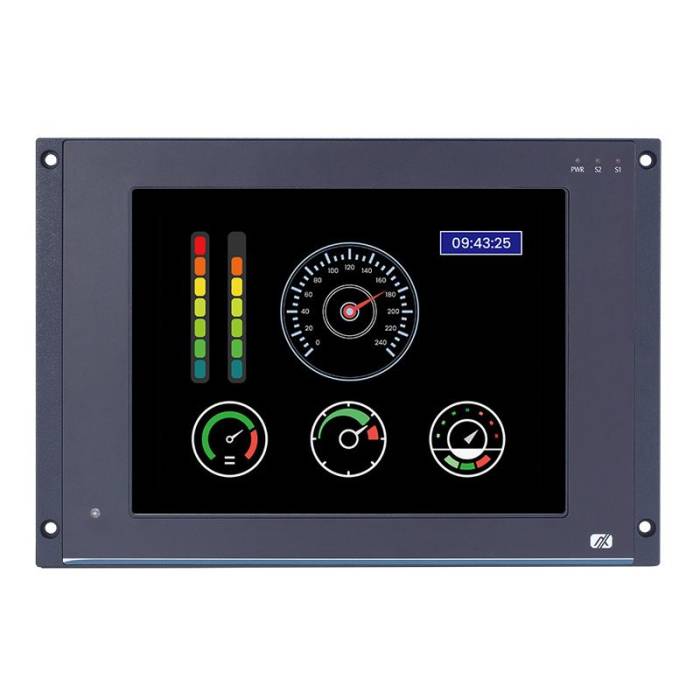

GOT712A – Panel PC ferroviaire 12,1 pouces EN 50155 Intel Atom x6425E

Le GOT712A d’Axiomtek est un Panel PC industriel fanless de 12,1 pouces développé pour les systèmes électroniques installés à bord des trains, métros et tramways.

Il est certifié EN 50155 et EN 45545-2 et intègre les fonctions nécessaires à une exploitation dans le matériel roulant : alimentation ferroviaire large plage, connecteurs M12 verrouillables, température de fonctionnement étendue et interfaces de communication pour équipements embarqués.

Il rejoint directement notre sélection de Panel PC ferroviaires destinés aux interfaces conducteur, systèmes de contrôle embarqués, équipements de maintenance et applications de supervision à bord.

Écran XGA 600 cd/m² avec réglage automatique de la luminosité

Le GOT712A intègre un écran TFT LCD 12,1 pouces XGA 1024 × 768 offrant une luminosité de 600 cd/m² et des angles de vision de 178°.

Un capteur de luminosité permet d’adapter automatiquement l’intensité de l’écran aux conditions d’utilisation. Cette fonction facilite la lecture des informations lorsque le niveau d’éclairage varie dans une cabine conducteur ou un poste de contrôle embarqué.

L’interface utilise un tactile capacitif projeté PCAP. Une configuration avec touches physiques en face avant peut également être étudiée pour les applications nécessitant des commandes opérateur dédiées.

Intel Atom x6425E et jusqu’à 32 Go DDR4

Le GOT712A repose sur un Intel Atom x6425E Elkhart Lake, processeur basse consommation de 12 W conçu pour les systèmes embarqués.

La plateforme dispose d’un emplacement SO-DIMM DDR4-3200 acceptant jusqu’à 32 Go de mémoire. La configuration standard Axiomtek est proposée avec 8 Go de DDR4 et un SSD M.2 SATA de 128 Go.

Le disque principal utilise un emplacement M.2 Key B 2242 SATA.

Plusieurs interfaces d’extension permettent de compléter la configuration :

• 2 × Mini PCIe full-size ;

• 1 × M.2 Key B 2242 ;

• 1 × M.2 Key E 2230.

Ces emplacements permettent notamment d’étudier l’intégration de fonctions Wi-Fi, LTE ou de disque complémentaire selon le projet.

Connectique M12 et interfaces pour équipements ferroviaires

Le GOT712A utilise des connecteurs M12 verrouillables pour les principales interfaces exposées.

Il dispose de :

• 2 × Ethernet 2,5 GbE sur M12 X-coded ;

• 2 × RS-232/422/485 isolés ;

• 2 signaux USB 2.0 via connecteur M12 ;

• 1 × CAN bus isolé ;

• 6 entrées et 2 sorties numériques isolées ;

• 1 interface audio Mic-in / Line-out.

Une fenêtre d’extension peut également recevoir une interface MVB – Multifunction Vehicle Bus en option pour les projets nécessitant ce réseau ferroviaire.

Cette connectivité facilite le raccordement du Panel PC aux calculateurs embarqués, automates, équipements de communication, capteurs et différents sous-systèmes présents à bord du matériel roulant.

Alimentation 24 à 110 VDC et fonctionnement -40 °C à +70 °C

Le GOT712A accepte une alimentation typique de 24 à 110 VDC, adaptée aux réseaux électriques utilisés dans le ferroviaire.

La version actuellement documentée par Axiomtek répond à la classe EN 50155 S2, avec une protection contre les interruptions d’alimentation de 10 ms.

Le système est également conçu pour fonctionner de -40 °C à +70 °C selon EN 50155 OT4. Il peut donc être intégré dans des équipements soumis à d’importantes variations thermiques. Retrouvez également notre sélection de Panel PC à température étendue.

Pour approfondir les contraintes électriques et environnementales applicables aux équipements électroniques embarqués, consultez notre guide sur la norme EN 50155.

Le GOT712A complète enfin notre offre de solutions informatiques EN 50155 pour le ferroviaire, comprenant PC embarqués, Panel PC et équipements industriels destinés au matériel roulant.

Vous avez un projet de Panel PC ferroviaire 12,1 pouces ?

Transmettez-nous l’application embarquée, les normes exigées par votre projet, la tension d’alimentation, les interfaces utilisées, les besoins CAN ou MVB, la mémoire, le disque, les communications sans fil, le système d’exploitation et les quantités prévues.

Nous pouvons vérifier l’adéquation du GOT712A avec votre cahier des charges, définir les options de communication et la configuration matérielle puis vous transmettre une offre adaptée au projet.

Demander une étude et un devis GOT712A via notre formulaire ci-dessous.
