ITC241 – Panel PC modulaire 23,8" Full HD Intel SDM Axiomtek

Le ITC241 d’Axiomtek est un Panel PC industriel modulaire de 23,8 pouces reposant sur l’architecture Intel Smart Display Module – Intel SDM.

Son grand écran tactile Full HD 1920 × 1080 est associé à un module informatique amovible. Cette conception permet de dissocier l’affichage de la plateforme CPU et facilite le remplacement ou l’évolution du système informatique sans remplacer l’ensemble du terminal.

L’ITC241 s’adresse principalement aux bornes interactives, terminaux de consultation, applications self-service, affichage interactif, points de vente et applications industrielles légères nécessitant une grande surface tactile.

Avec son écran 23,8 pouces, il complète également notre gamme de Panel PC avec grand écran.

Architecture Intel SDM interchangeable

L’ITC241 accepte deux formats Intel Smart Display Module :

• Intel SDM-S, format 60 × 100 mm ;

• Intel SDM-L, format 175 × 100 mm.

Le module informatique peut être retiré indépendamment de l’écran. Cette architecture permet notamment de :

• simplifier les opérations de maintenance ;

• remplacer le système informatique sans changer l’écran ;

• adapter les performances CPU à l’application ;

• standardiser plusieurs terminaux autour d’une même plateforme d’affichage ;

• faciliter les évolutions d’un parc installé.

Cette modularité constitue la principale différence entre l’ITC241 et un Panel PC monobloc traditionnel.

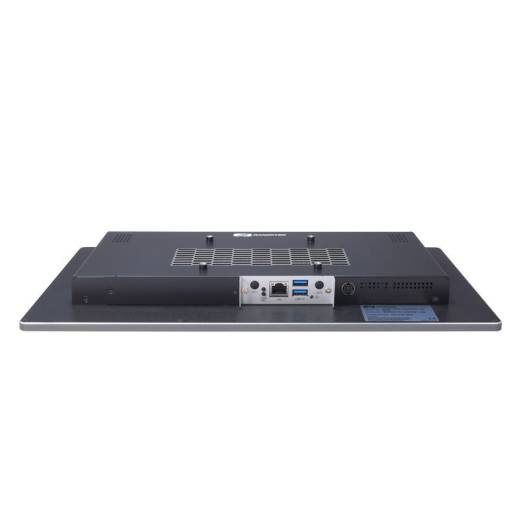

SDM300S pour les applications à faible consommation

La configuration ITC241-SDM300S-N4200 repose sur un processeur Intel Pentium N4200 Quad Core à 1,1 GHz.

Le module SDM300S peut également utiliser un Intel Celeron N3350 Dual Core.

Il intègre :

• 4 Go de mémoire LPDDR4-2400 ;

• 8 Go en option ;

• 64 Go eMMC ;

• 1 × Ethernet Gigabit ;

• 2 × USB 3.0 Type-A ;

• 1 × M.2 Key E 2230 pour Wi-Fi ;

• 2 emplacements réservés pour antennes SMA.

Cette configuration convient aux bornes et interfaces dont les besoins de calcul restent modérés.

SDM500L avec Intel Core i5

Pour les applications nécessitant davantage de ressources, Axiomtek propose une configuration SDM500L avec Intel Core i5-8365UE.

Le module SDM500L dispose de :

• 2 × SO-DIMM DDR4-2400 ;

• jusqu’à 64 Go de mémoire supportée par le module ;

• 1 × M.2 Key B 2242 ;

• 1 × M.2 Key M 2280 ;

• 1 × Ethernet Gigabit ;

• 4 × USB 3.0 Type-A ;

• 1 × sortie audio ;

• 1 × entrée microphone ;

• 1 × M.2 Key E 2230 pour Wi-Fi.

Axiomtek liste actuellement des modules mémoire de 4 à 32 Go parmi les options commercialisées pour l’ITC241.

La configuration Core i5 est particulièrement adaptée aux interfaces graphiques plus complexes, aux applications multitâches ou aux terminaux nécessitant davantage de ressources CPU.

Grand écran tactile Full HD 23,8 pouces

L’ITC241 intègre un écran TFT LCD 23,8 pouces Full HD 1920 × 1080 au format 16:9.

Sa luminosité est de 250 cd/m².

L’écran utilise une technologie tactile capacitive projetée PCAP 10 points, permettant la réalisation d’interfaces multitouch.

Ce format est adapté aux applications nécessitant une grande surface d’affichage pour présenter simultanément plusieurs informations, commandes ou contenus interactifs.

Retrouvez également nos autres Panel PC industriels 16:9.

Pour comparer les technologies tactiles disponibles, consultez notre guide écran tactile résistif ou capacitif : quelles différences ?.

RFID, lecteur de codes-barres, caméra et imprimante thermique

L’ITC241 peut recevoir différents périphériques afin de construire un terminal adapté à l’application.

Axiomtek propose notamment :

• lecteur RFID ;

• lecteur de codes-barres ;

• module caméra ;

• imprimante thermique ;

• support de comptoir ;

• support au sol ;

• kit de montage mural.

Ces possibilités permettent d’utiliser l’ITC241 comme base pour un terminal d’identification, une borne de consultation, un système self-service ou une interface interactive.

Châssis slim de 47,5 mm

L’ITC241 adopte une conception slim bezel avec une épaisseur maximale de 47,5 mm.

Ses dimensions sont de :

580,3 × 47,5 × 354,7 mm

pour un poids net de 9,8 kg.

Le terminal peut être installé :

• sur un comptoir ;

• sur un support au sol ;

• au mur.

Cette conception facilite son intégration dans des équipements où l’écran constitue directement l’interface utilisateur.

Alimentation et conditions de fonctionnement

L’ITC241 utilise un adaptateur AC/DC 24 V.

Axiomtek indique une consommation moyenne de 65 W.

La température de fonctionnement est comprise entre :

0 °C et +40 °C

avec une humidité relative de 20 à 90 %, sans condensation.

L’ITC241 n’est donc pas destiné aux applications extérieures en plein soleil ou aux environnements industriels sévères nécessitant une haute luminosité, une température étendue ou un indice de protection élevé.

Pour ces applications, il convient de sélectionner un Panel PC spécifiquement conçu pour les contraintes environnementales du projet.

Références principales

Accessoires et options

Vous recherchez un Panel PC modulaire 23,8 pouces ?

Transmettez-nous l’application, le logiciel utilisé, le niveau de performances nécessaire, la mémoire, le disque, les communications, les périphériques RFID ou codes-barres, la caméra éventuelle, le besoin d’impression, le mode de montage et les quantités prévues.

Nous pouvons déterminer si une configuration SDM300S Intel Pentium ou SDM500L Intel Core i5 est la plus adaptée et définir les périphériques nécessaires à votre terminal.

Demander une étude et un devis ITC241 via notre formulaire ci-dessous.
