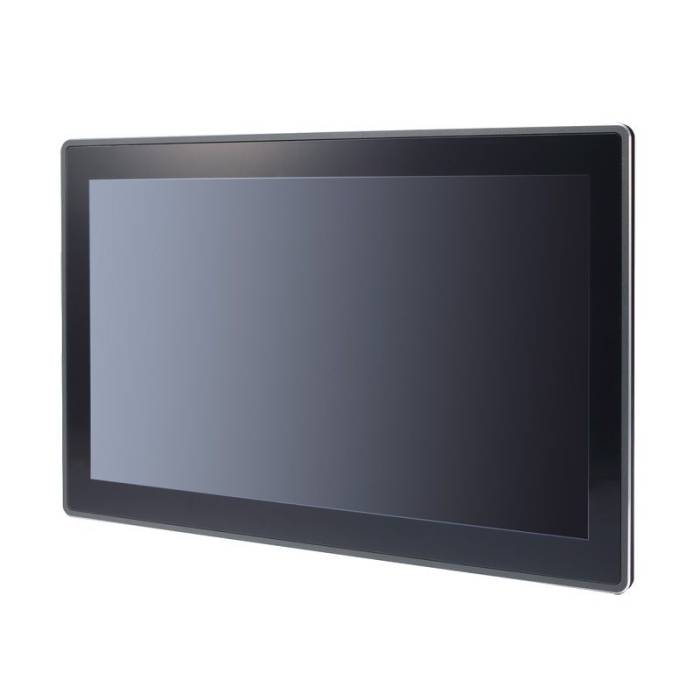

ITC211 – Panel PC modulaire 21,5" Full HD Intel SDM Axiomtek

Le ITC211 d’Axiomtek est un Panel PC industriel modulaire de 21,5 pouces basé sur l’architecture Intel Smart Display Module – Intel SDM.

Il associe un écran tactile Full HD 1920 × 1080 à un module informatique amovible, permettant de dissocier la partie affichage de la plateforme de calcul.

Cette conception facilite le remplacement ou l’évolution du module CPU sans imposer le changement complet de l’écran tactile. Elle répond particulièrement aux projets nécessitant une maintenance simplifiée et un cycle de vie matériel maîtrisé.

Le format 21,5 pouces permet également d’afficher des interfaces graphiques plus riches qu’un Panel PC compact. Retrouvez nos autres Panel PC avec grand écran.

Intel SDM : une architecture informatique interchangeable

L’ITC211 prend en charge les formats Intel SDM-S et Intel SDM-L.

L’architecture Intel Smart Display Module permet d’intégrer directement le système informatique dans l’écran, tout en conservant la possibilité de retirer le module.

Cette modularité permet notamment de :

• remplacer la plateforme informatique indépendamment de l’écran ;

• faciliter les opérations de maintenance ;

• faire évoluer les performances ;

• standardiser plusieurs terminaux autour d’un même écran ;

• simplifier la gestion d’un parc de bornes ou de postes tactiles.

Cette conception différencie clairement l’ITC211 d’un Panel PC industriel monobloc traditionnel.

Deux configurations selon les performances recherchées

ITC211 avec Intel SDM300S

La configuration ITC211-SDM300S-N4200 repose sur un processeur Intel Pentium N4200 Quad Core à 1,1 GHz.

Elle comprend :

• 4 Go de mémoire LPDDR4 intégrée ;

• 64 Go eMMC ;

• 1 × Ethernet Gigabit ;

• 2 × USB 3.0 ;

• 1 × M.2 Key E 2230 pour une extension Wi-Fi ;

• 2 haut-parleurs intégrés.

Cette configuration répond aux applications interactives dont les besoins de calcul restent modérés.

ITC211 avec Intel SDM510L Core i5

Pour les applications nécessitant davantage de performances, Axiomtek propose le ITC211-SDM510L-i5-12600HE.

Cette configuration utilise un Intel Core i5-12600HE de 12e génération et apporte :

• 2 × SO-DIMM DDR4-3200 ;

• mémoire configurable jusqu’à 32 Go dans les options ITC211 actuellement proposées ;

• 1 × M.2 Key M 2242 pour SSD ;

• 1 × Ethernet 2,5 GbE ;

• 3 × USB 3.2 Gen2 ;

• 1 × USB 2.0 ;

• M.2 Key E 2230 pour Wi-Fi / Bluetooth.

Le module SDM510L constitue donc la configuration à privilégier pour les interfaces graphiques plus complexes, les applications multitâches et les logiciels nécessitant davantage de ressources CPU.

Écran tactile Full HD 21,5 pouces

L’ITC211 intègre un écran TFT LCD 21,5 pouces Full HD 1920 × 1080 au format 16:9.

Sa luminosité est de 250 cd/m².

Le tactile capacitif projeté 10 points permet l’utilisation d’interfaces multitouch et répond aux applications nécessitant une interaction directe avec l’écran.

Son format 21,5 pouces convient notamment à :

• des terminaux interactifs ;

• des bornes d’information ;

• des postes opérateur ;

• des interfaces de consultation ;

• des applications de self-service ;

• des systèmes d’affichage interactif.

Pour comparer les différentes technologies tactiles, consultez notre guide écran tactile résistif ou capacitif : quelles différences ?.

Périphériques modulaires : RFID, codes-barres, caméra et impression

L’un des principaux intérêts de l’ITC211 réside dans les périphériques pouvant être ajoutés au terminal.

Axiomtek propose notamment :

• lecteur RFID ;

• lecteur de codes-barres ;

• caméra ;

• barre LED ;

• clavier ;

• imprimante thermique.

Cette modularité permet d’adapter le même Panel PC à différents usages sans développer entièrement un terminal spécifique.

L’ITC211 peut ainsi être intégré dans un système de contrôle d’accès, une borne de consultation, un terminal d’identification ou un équipement nécessitant l’impression de documents ou de tickets.

Module SDM510L avec Ethernet 2,5 GbE et SSD M.2

Avec le SDM510L, l’ITC211 bénéficie d’une architecture nettement plus récente.

Le module actuellement proposé avec le Core i5-12600HE comprend :

• Ethernet 2,5 GbE ;

• 3 × USB 3.2 Gen2 ;

• 1 × USB 2.0 ;

• SSD M.2 Key M 2242 ;

• M.2 Key E 2230 pour Wi-Fi / Bluetooth ;

• mémoire DDR4-3200 sur deux SO-DIMM.

Le SDM510L prend également en charge plusieurs sorties vidéo HDMI au niveau du module. Leur disponibilité physique dépend toutefois de la configuration d’intégration retenue avec l’ITC211.

Conception slim pour bornes et terminaux

L’ITC211 mesure 526,1 × 46,3 × 317,6 mm.

Son design à bordures fines facilite son intégration dans un terminal ou une borne tout en conservant une surface tactile de 21,5 pouces.

Plusieurs solutions de montage peuvent être retenues :

• montage sur comptoir ;

• installation sur pied ;

• montage mural.

Cette conception est particulièrement adaptée aux installations où l’écran constitue directement l’interface utilisateur principale.

Alimentation 24 V et fonctionnement de 0 à +40 °C

L’ITC211 utilise un adaptateur secteur 24 VDC.

Axiomtek indique une consommation moyenne de 60 W, selon la configuration.

La température de fonctionnement est comprise entre 0 °C et +40 °C, avec une humidité relative de 20 à 90 % sans condensation.

L’ITC211 n’est donc pas destiné aux environnements industriels sévères nécessitant une température étendue ou une protection IP66/IP69K. Pour ce type d’application, il convient de sélectionner un Panel PC industriel durci correspondant aux contraintes environnementales du projet.

Références principales

ITC211-SDM300S-N4200
Panel PC modulaire 21,5" Full HD avec Intel Pentium N4200, 4 Go LPDDR4, eMMC 64 Go, Ethernet Gigabit, 2 USB 3.0 et deux haut-parleurs.

ITC211-SDM510L-i5-12600HE
Panel PC modulaire 21,5" Full HD avec Intel Core i5-12600HE, deux SO-DIMM DDR4, SSD M.2, Ethernet 2,5 GbE, 3 USB 3.2 Gen2, 1 USB 2.0 et deux haut-parleurs.

Accessoires et options

RFID Module
Lecteur RFID optionnel.

Barcode Scanner Module
Lecteur de codes-barres optionnel.

Camera Module
Module caméra.

Thermal Printer
Imprimante thermique avec solution de montage sur comptoir ou sur pied.

M.2 SSD 2242
SSD pour configuration SDM510L.

DDR4 SO-DIMM
Mémoire 4 à 32 Go pour SDM510L.

822T1500050E
Kit de montage.

8812T1500A0E
Kit Wi-Fi.

59903000000E
Cordon secteur EU, longueur 1830 mm.

Vous recherchez un Panel PC modulaire 21,5 pouces ?

Transmettez-nous l’application, le logiciel utilisé, le niveau de performances nécessaire, la mémoire, le disque, les interfaces, les communications sans fil, les périphériques RFID, codes-barres ou caméra nécessaires, le type de montage et les quantités prévues.

Nous pouvons vous aider à choisir entre une configuration SDM300S Intel Pentium et une configuration SDM510L Intel Core i5, puis définir le SSD, la mémoire et les périphériques nécessaires à votre terminal.

Demander une étude et un devis ITC211 via notre formulaire ci-dessous.
