Moteur linéaire LS Electric avec ou sans noyau et force nominale de 40 Nm à 3382 Nm

Ref : Moteur Linéaire

Série de moteurs linéaires type core ou coreless (avec ou sans noyau), force nominale de 40 Nm jusqu'à 3382 Nm, longueur de 57,5 mm à 1034 mm, compatible avec les servo-amplificateurs séries L7C, L7NH et L7P, pour toutes vos applications à entraînement direct qui demande une vitesse élevée et une très haute précision...


Moteur linéaire LS Electric avec ou sans noyau et force nominale de 40 Nm à 3382 Nm

Quantité

Ce produit est actuellement en rupture de stock. Il sera réapprovisionné prochainement.

Présentation

-

Présentation Moteur linéaire LS Electric avec ou sans noyau et force nominale de 40 Nm à 3382 Nm

Nous avons le plaisir de vous présenter la série de moteurs linéaires de type core (avec noyau) ou coreless (sans noyau) LS Electric. Les moteurs linéaires LS Electric sont compatibles avec les séries de servo-amplificateurs L7P, L7C et L7NH.

Parfaite pour toutes vos applications à entraînement direct qui nécessitent une grande vitesse et une haute précision, ces moteurs linéaires ont une force nominale pouvant aller de 40 Nm à 3382 Nm, un courant nominal de 2,0 A à 27,3 A, et des dimensions intéressantes avec longueur de 57,5 mm à 1034 mm.

Cette série de moteurs linéaires, dont vous trouverez un tableau récapitulatif détaillé ci-dessous, est parfaite pour des applications précises telles que la fabrication d'écran, la fabrication de smartphone, la fabrication de semi-conducteur, les systèmes d'automatisation, les applications médicales, l'impression 3D et bien plus encore.

Elle bénéficie en outre de nombreux avantages : vitesses élevées, force élevée, montage et conception facile, bonne dissipation de la chaleur, pas de friction, accélération et décélération rapide, maintenance facilité,...

Pour plus de précision, de conseil technique ou commercial, n'hésitez pas à remplir le formulaire de contact ci-dessous, sinon à nous appeler directement au 04 72 14 18 00.

Liste des modèles de moteurs linéaires type core (avec noyau) :

Modèles

Force

nominale (Nm)

Dimension

longueur (mm)

C058-S004 42 Nm 57,5 mm
C058-S008 80 Nm 112,5 mm
C058-S012 125 Nm 169,5 mm
C058-S016 160 Nm 217 mm
C058-P016 160 Nm 217 mm

C072-S008 80 Nm 67,0 mm
C072-S015 150 Nm 135,5 mm
C072-S024 240 Nm 207,0 mm
C072-S030 300 Nm 266,0 mm
C072-S058 580 Nm 309,38 mm

C100-S031 310 Nm 126,3 mm
C100-S062 620 Nm 263,8 mm
C100-P062 620 Nm 263,8 mm
C100-S092 920 Nm 406,3 mm
C100-T062 920 Nm 406,3 mm
C100-S123 1230 Nm 525,5 mm
C100-P123 1230 Nm 525,5 mm
C100-D123 1230 Nm 525,5 mm

C165-S063 630 Nm 126,3 mm
C165-S126 1260 Nm 263,8 mm
C165-P126 1260 Nm 263,8 mm
C165-S188 1880 Nm 406,3 mm
C165-P188 1880 Nm 406,3 mm
C165-T188 1880 Nm 406,3 mm
C165-S251 2510 Nm 525,5 mm
C165-P251 2510 Nm 525,5 mm



Liste des modèles de moteurs linéaires type coreless (sans noyau) :

Modèles

Force

nominale (Nm)

Dimension

longueur (mm)

L076-S004 40 Nm 114,5 mm
L076-S006 61 Nm 162,5 mm
L076-S008 81 Nm 210,5 mm
L076-S010 101 Nm 258,5 mm

L098-S008 85 Nm 150 mm
L098-S012 127 Nm 210 mm
L098-S017 170 Nm 270 mm
L098-P017 170 Nm 270 mm
L098-S025 255 Nm 390 mm
L098-P025 255 Nm 390 mm

L132-S016 162 Nm 150 mm
L132-S032 323 Nm 270 mm
L132-S048 485 Nm 390 mm
L132-T048 485 Nm 390 mm
L132-S064 647 Nm 510 mm
L132-P064 647 Nm 610 mm
L132-P097 971 Nm 750 mm
L132-T097 971 Nm 750 mm

L230-S056 563 Nm 194 mm
L230-S112 1127 Nm 362 mm
L230-P112 1127 Nm 362 mm
L230-S169 1691 Nm 530 mm
L230-T169 1691 Nm 530 mm
L230-P225 2255 Nm 698 mm
L230-D225 2255 Nm 698 mm
L230-P338 3382 Nm 1034 mm
L230-T338 3382 Nm 1034 mm

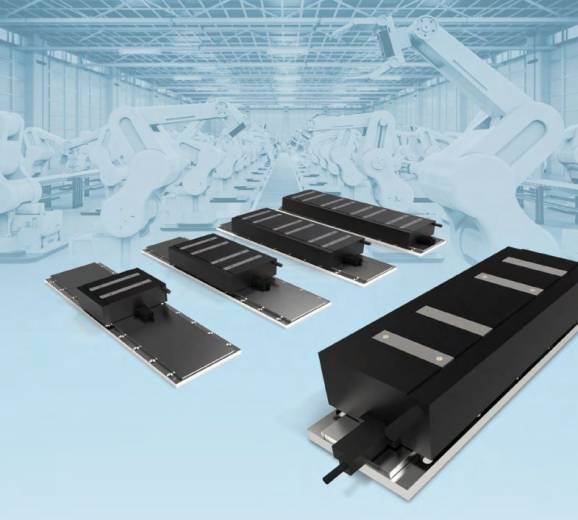

Moteurs linéaires type core (avec noyau) LS Electric
Force nominale des moteurs linéaires avec noyau LS Electric

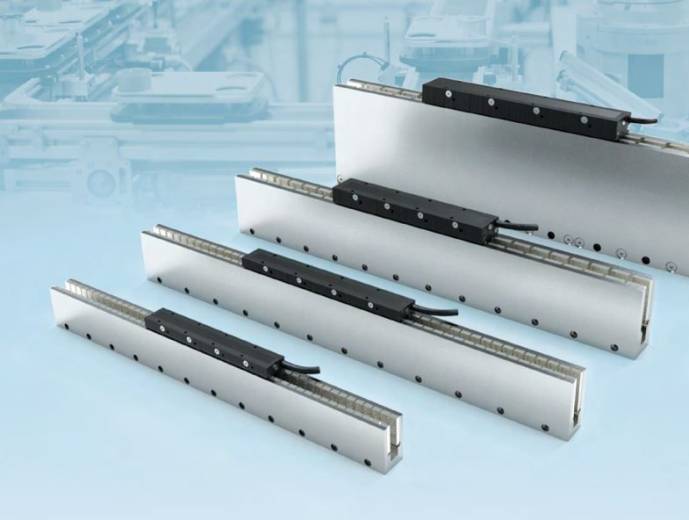

Moteurs linéaires type coreless (sans noyau) LS Electric

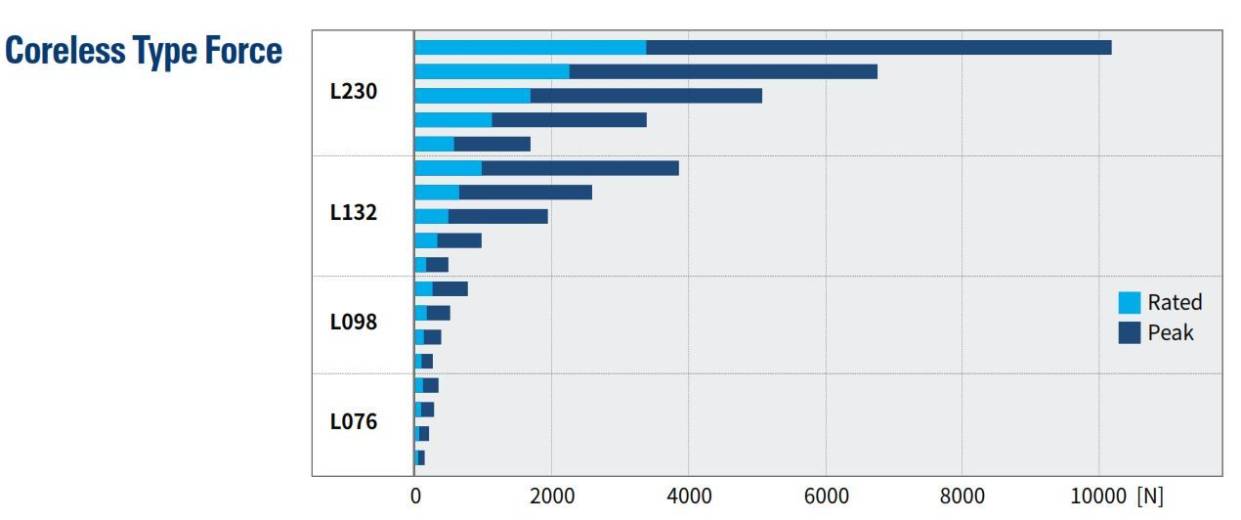

Force nominale des moteurs linéaires sans noyau LS Electric

Caractéristiques

+

Documents

+
Demande de devis ou d'information complémentaires

Servo-amplificateurs LS Electric associés

Servo amplificateur L7NH 200V et 400V pilotage réseau EtherCAT
Servo amplificateur L7S 200V et 400V pilotage table d'indexage puissance 100W à 15kW
Servo amplificateur L7C 200V pilotage pulse et analogique puissance 0,1 kW à 1,0 kW

Qu'est-ce qu'un moteur linéaire : définition, fonctionnement et avantages.

Un moteur linéaire doit être considéré comme un moteur électrique rotatif qui a été coupé le long d'un plan radial et déroulé. Le moteur qui en résulte est un moteur électrique linéaire à entraînement direct qui peut produire un mouvement linéaire sans avoir recours à des cylindres pneumatiques ou hydrauliques, ou à la transformation d'un mouvement rotatif en mouvement linéaire à l'aide de courroies ou de vis.

Les moteurs rotatifs produisent un couple, tandis que les moteurs linéaires produisent une force linéaire.

Un moteur linéaire est donc une solution à entraînement direct où la charge est directement reliée à la partie mobile du moteur. Les moteurs linéaires à entraînement direct sont disponibles dans une variété de configurations (noyau de fer, canal en U, tubulaire), mais leur fonctionnement est le même...



Fonctionnement du moteur linéaire

Les moteurs linéaires fonctionnent avec une alimentation en courant alternatif et un servo-contrôleur, qui sont souvent les mêmes que ceux utilisés pour les servomoteurs rotatifs. La partie primaire du moteur linéaire est connectée à l'alimentation électrique pour produire un champ magnétique.

En changeant la phase du courant dans les bobines, la polarité de chaque bobine est modifiée. Le taux de variation du courant contrôle la vitesse du mouvement, et l'ampérage du courant détermine la force générée. Les forces d'attraction et de répulsion entre les bobines de la partie primaire et les aimants de la partie secondaire font bouger le primaire et génèrent une force linéaire.

les moteurs linéaires produisent une force (mesurée en livres ou en newtons) le long d'un axe rectiligne pour déplacer la charge utile.  Chaque type de moteur fournit différents niveaux de force.

Les avantages du moteur linéaire

Les moteurs linéaires bénéficient de nombreux avantages tels que : un faible bruit, une économie d'énergie, la propreté, une grande rigidité, la résistance aux chocs, une longue durée de vie, un fonctionnement et un entretien simples ainsi qu'une forte adaptabilité à son environnement.

En effet, le moteur linéaire  n'est pas facilement affecté par la température ambiante, et peut fonctionner normalement sans défaillance dans des environnements difficiles tels que des températures basses ou élevées, la pluie et la neige. Il empêche la pollution par la saleté et l'eau à l'extérieur du cylindre et prévient les fuites de lubrifiant interne, ce qui permet un travail à long terme, une résistance élevée, une vitesse élevée, un positionnement de haute précision, un mouvement régulier et un faible bruit.

Le moteur linéaire peut donc être largement utilisé dans l'industrie du papier, l'industrie chimique, l'industrie automobile, l'industrie électronique, l'industrie de l'automatisation des machines, l'industrie du soudage, etc.
