Présentation

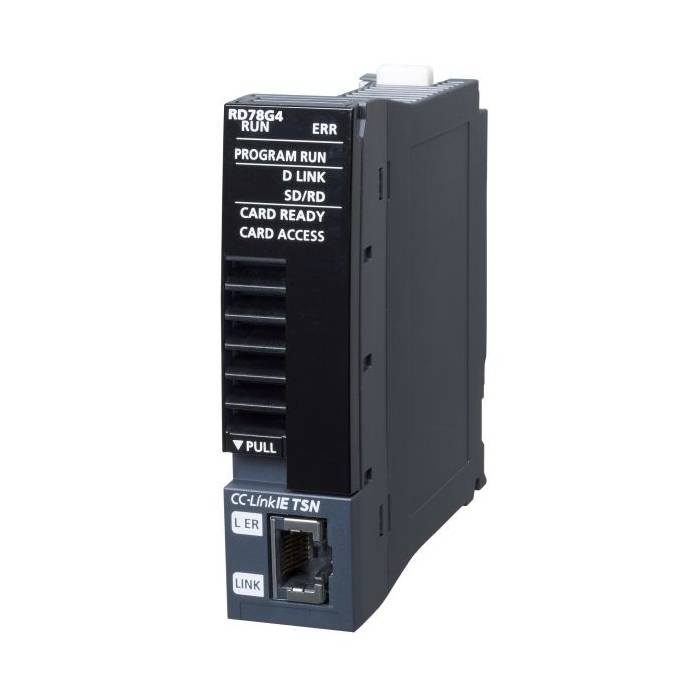

-Présentation Module Motion control évolué série RD78G Melsec iQ-R avec 4, 8, 16, 32, et 64 axes
Nous avons le plaisir de vous présenter la série de module Motion évolué RD78G de notre partenaire Mitsubishi. La série de Motion évolué RD78G est simple à utiliser et offre la même convivialité que les modèles précédents (RD77MS/QD77MS). Associés au servoamplificateur MR-J5, ces modules Motion créent un asservissement haute performance qui améliore les capacités de la machine. Le cycle de fonctionnement minimum du RD78G est 1,7 à 3,5 fois plus rapide que celui des modèles précédents. Les données des servo amplificateurs et les signaux d'entrée/sortie peuvent être reçus à grande vitesse, ce qui réduit la durée du cycle.

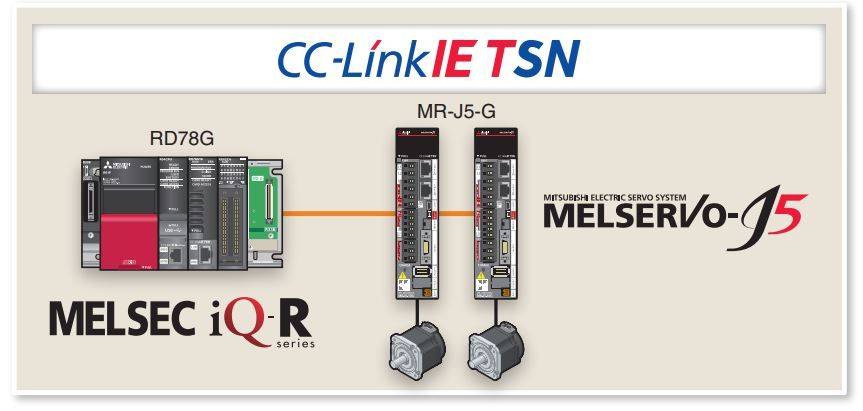

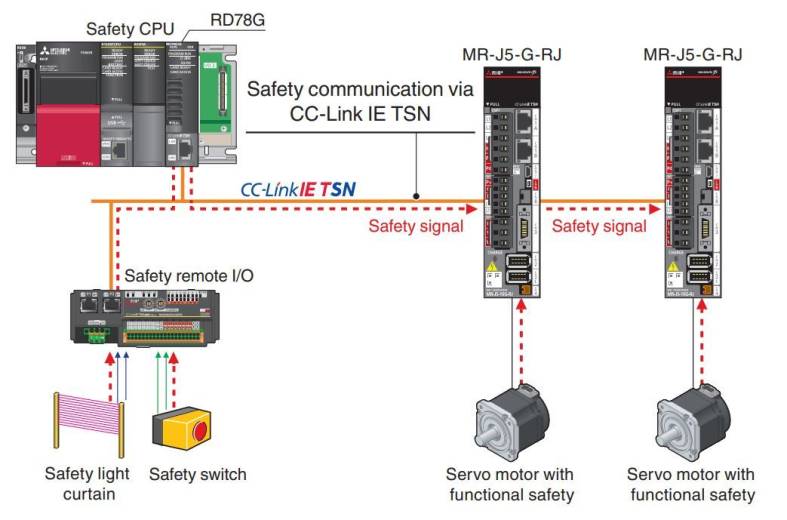

Le module Motion peut fonctionner comme une station maître de CC-Link IE TSN. Cette fonction permet aux utilisateurs de créer un système plus souple en connectant divers dispositifs, tels que des servoamplificateurs , des modules d'E/S à distance et des dispositifs TCP/IP, au module Motion. Pour répondre aux différents besoins des applications, le module Motion propose également différents types de contrôle de positionnement, tels que l'interpolation linéaire, l'interpolation circulaire à 2 axes, l'avance à pas fixe et le contrôle de trajectoire continue.
Pour finir, la série de modules Motion évolués est déclinée en 5 modèles : 4 axes, 8 axes, 16 axes, 32 axes et 64 axes dont vous trouverez ci-dessous un tableau récapitulatif.
Liste des modèles Motion évolués série RD78G :
| Modèles |
Nombre d'axes |
Série PLC |
Interface Servoamplificateur |
| RD78G4 | 4 | Melsec IQ-R | CC-Link IE TSN |
| RD78G8 | 8 | Melsec IQ-R | CC-Link IE TSN |
| RD78G16 | 16 | Melsec IQ-R | CC-Link IE TSN |
| RD78G32 | 32 | Melsec IQ-R | CC-Link IE TSN |
| RD78G64 | 64 | Melsec IQ-R | CC-Link IE TSN |
