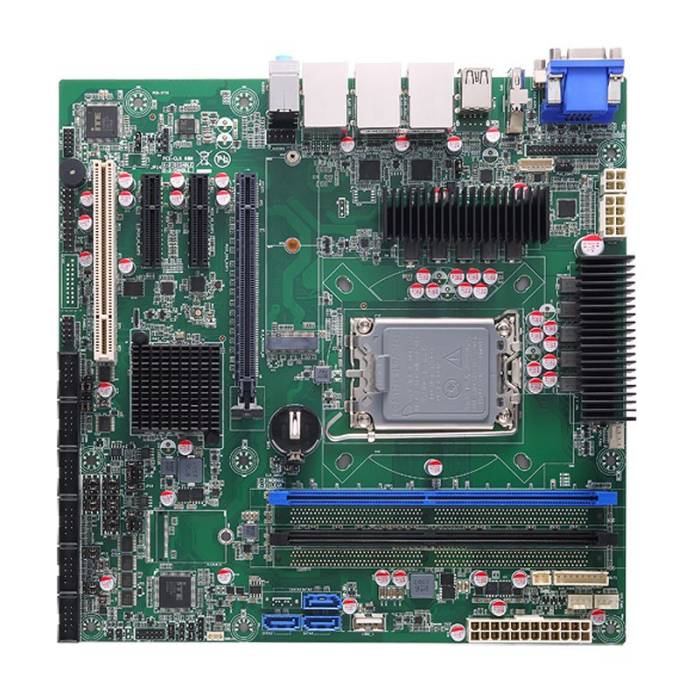

-Présentation MMB541 Axiomtek – Carte mère industrielle Micro-ATX Intel Core LGA1700
La MMB541 est une carte mère industrielle au format Micro-ATX 244 × 244 mm équipée d’un socket LGA1700 et du chipset Intel® H610.
Elle prend en charge les processeurs Intel® Core™ i9, i7, i5 et i3, Pentium® ou Celeron® de 12e, 13e et 14e générations, jusqu’à 125 W.
Deux emplacements Long-DIMM permettent d’installer jusqu’à 64 Go de mémoire DDR4-3200 non-ECC. Son format Micro-ATX offre davantage de possibilités d’extension qu’une carte Mini-ITX tout en conservant un encombrement inférieur à celui d’une carte ATX.
PCIe Gen 4 et maintien d’un slot PCI
La MMB541 dispose de plusieurs emplacements pour cartes d’extension :
- 1 × PCIe Gen 4 x16 ;
- 2 × slots PCIe x4 ouverts utilisant chacun un signal PCIe Gen 3 x2 ;
- 1 × slot PCI 32 bits à 33 MHz.
La présence d’un slot PCI 32 bits permet notamment de conserver une carte d’extension utilisant cette interface, tout en disposant de liaisons PCI Express pour les périphériques plus récents.
Cette combinaison fait de la MMB541 une plateforme adaptée aux systèmes nécessitant à la fois des interfaces d’extension récentes et le maintien d’une carte PCI existante.
M.2 SATA et trois interfaces SATA-600
La MMB541 dispose d’un emplacement M.2 Key M 2242/2280 destiné à un SSD SATA.
Cet emplacement ne doit pas être présenté comme compatible NVMe : la documentation fournie indique explicitement une interface SATA pour le M.2 Key M.
Trois interfaces SATA-600 supplémentaires sont disponibles pour raccorder des disques. Elles ne prennent pas en charge de fonction RAID sur cette carte.
Trois interfaces Ethernet dont un port 2.5GbE
La MMB541 intègre trois ports Ethernet :
- 1 × 2.5GbE Intel® I226-V ;
- 2 × GbE Intel® I210-AT.
Les interfaces prennent en charge Wake-on-LAN et le démarrage PXE Boot ROM.
Cette triple connectivité réseau permet de disposer de plusieurs liaisons Ethernet physiques directement sur la carte sans utiliser les slots PCIe disponibles.
Triple affichage DisplayPort, DVI-D et VGA
La partie graphique repose sur le moteur Intel® UHD Graphics intégré à la plateforme.
La MMB541 dispose de trois sorties vidéo :
- 1 × DisplayPort jusqu’à 4096 × 2160 à 30 Hz ;
- 1 × DVI-D jusqu’à 1920 × 1200 à 60 Hz ;
- 1 × VGA jusqu’à 1920 × 1200 à 60 Hz.
La carte prend en charge un fonctionnement triple-view, permettant d’exploiter plusieurs écrans directement depuis la plateforme.
Six ports série pour les équipements industriels
La MMB541 dispose de six interfaces série :
- 4 × RS-232 ;
- 1 × RS-232/422/485 ;
- 1 × RS-232/485.
Cette connectivité permet de raccorder plusieurs équipements utilisant des communications série sans ajouter de carte d’extension dédiée.
La carte intègre également 8 E/S numériques programmables ainsi qu’un SMBus.
Connectivité USB étendue
La MMB541 propose plusieurs interfaces USB réparties entre les connecteurs arrière et internes :
- 4 × USB 3.2 Gen 1 Type-A en face arrière ;
- 4 × USB 2.0 Type-A en face arrière ;
- 1 × USB 2.0 Type-A vertical interne ;
- 4 × USB 2.0 via connecteurs internes.
Cette connectivité permet de raccorder plusieurs périphériques sans mobiliser les emplacements PCIe ou PCI.
Intel PTT pour les fonctions TPM
La MMB541 ne comprend pas de module TPM matériel séparé de série.
Elle prend en charge Intel® Platform Trust Technology (PTT) par défaut pour les fonctions TPM.
La surveillance matérielle permet également de contrôler la température du processeur et du système, les tensions et le fonctionnement du Smart Fan.
Fonctionnement de 0 à +60 °C
La MMB541 fonctionne sur une plage de température de 0 à +60 °C.
La carte mesure 244 × 244 mm pour une épaisseur de 1,6 mm.
Pourquoi choisir la MMB541 ?
La MMB541 constitue une solution à étudier lorsqu’un projet nécessite une carte mère industrielle Micro-ATX réunissant :
- un processeur Intel Core sur socket LGA1700 ;
- jusqu’à 64 Go de DDR4 ;
- un slot PCIe Gen 4 x16 ;
- deux slots PCIe supplémentaires ;
- le maintien d’une carte PCI 32 bits ;
- trois interfaces Ethernet dont une en 2.5GbE ;
- six ports série ;
- trois sorties vidéo ;
- plusieurs interfaces SATA ;
- Intel PTT.
Elle se positionne particulièrement bien pour les équipements nécessitant davantage de cartes d’extension qu’une plateforme Mini-ITX, sans passer au format ATX.
Version disponible
| Référence | Chipset | Mémoire | Réseau |
|---|---|---|---|
| MMB541-H610-SP – E38W541101 | Intel® H610 | Jusqu’à 64 Go DDR4-3200 | 2 × GbE + 1 × 2.5GbE |
Options disponibles
| Référence | Option |
|---|---|
| 5938A808010E | Câble 2 × USB 2.0 avec équerre, 190 mm |
| 5938A808020E | Câble 2 × USB 2.0 avec équerre, 400 mm |
| 594G5208000E | Câble SATA 3.0 avec verrouillage, longueur 500 mm |
| 59380402010E | Câble 1 port COM avec équerre, longueur 300 mm |
| 59380703000E | Câble 2 ports COM avec équerre, longueur 300 mm |
| 713000000500 | Refroidisseur CPU pour châssis 1U |
| 711000002500 | Refroidisseur CPU pour châssis 2U, 4U et mural |
