iPhone ATEX pour Zone 1 et Zone 21

L’iPhone 17 ATEX associe les performances de l’iPhone 17 à une coque Xshielder destinée aux environnements explosifs Zone 1 pour les gaz et Zone 21 pour les poussières.

Avec son format compact et un poids de 330 g pour la solution complète, il est particulièrement adapté aux techniciens et opérateurs qui recherchent un smartphone Apple facile à utiliser au quotidien sur le terrain.

• Référence : XS1-SP-G02-C01-S01
• Certification : ATEX Zone 1 / Zone 21

Points clés :

• Écran Super Retina XDR OLED 6,3 pouces ;
• Puce Apple A19 ;
• Système photo 48 MP Dual Fusion avec zoom optique 2x ;
• Caméra avant 18 MP Center Stage ;
• Face ID ;
• Recharge sans fil jusqu’à 25 W ;
• 4 microphones et 2 haut-parleurs accessibles ;
• Stockage 256 Go ou 512 Go ;
• Poids de 330 g ;
• Conception de la coque Xshielder réalisée en Norvège.

Certification ATEX : FIDI 26 ATEX 0025X
Marquage Ex : II 2G Ex db IIC T6 Gb / II 2D Ex tb IIIC T80°C Db
Température ambiante : -20 °C à +50 °C

Cette version S01 correspond à la configuration ATEX seule. Pour un projet nécessitant également IECEx, une version spécifique S02 est disponible.

L’iPhone 17 ATEX + IECEx reprend le format compact et les performances de l’iPhone 17 dans une configuration Xshielder disposant des certifications ATEX et IECEx pour Zone 1/21.

Cette version est particulièrement adaptée aux entreprises ayant besoin d’un smartphone Apple pour des projets industriels internationaux ou pour des sites dont le cahier des charges exige une certification IECEx en complément d’ATEX.

• Référence : XS1-SP-G02-C01-S02
• Certification : ATEX + IECEx Zone 1 / Zone 21

Cette configuration est particulièrement pertinente pour :

• Les groupes industriels internationaux ;
• Les installations Oil & Gas ;
• Les plateformes et installations offshore ;
• Les projets EPC ;
• Les déploiements sur plusieurs pays.

Elle conserve les principales fonctionnalités de l’iPhone 17 : écran OLED 6,3 pouces, système photo 48 MP Dual Fusion, Face ID, caméra avant 18 MP, fonctions audio et recharge sans fil jusqu’à 25 W.

Certification ATEX : FIDI 26 ATEX 0025X
Certification IECEx : FIDI 26.0019X
Marquage Ex : II 2G Ex db IIC T6 Gb / II 2D Ex tb IIIC T80°C Db
Température ambiante : -20 °C à +50 °C

La version S02 se distingue de la version ATEX seule par son couvercle supérieur cimenté. L’ouverture de la coque est réservée au personnel autorisé par Xshielder.

L’iPhone 17 Pro Max ATEX associe les performances du smartphone Apple à une coque Xshielder destinée aux environnements explosifs Zone 1 et Zone 21.

Cette version est particulièrement adaptée aux entreprises intervenant sur des sites industriels européens et recherchant un terminal mobile performant pour la communication, la maintenance, l’inspection ou la documentation terrain.

Référence : XS1-SP-G03-C01-S01

Certification : ATEX Zone 1 / Zone 21

Points clés :

• Écran Super Retina XDR OLED 6,9 pouces ;
• Système photo 48 MP ;
• Scanner LiDAR ;
• Face ID ;
• Recharge sans fil ;
• 4 microphones et 2 haut-parleurs accessibles ;
• Conception Xshielder réalisée en Norvège ;
• Utilisation possible d’applications professionnelles iOS.

En + : poids de 410 g, un écran OLED 6,9", le système photo 48 MP avec LiDAR, températures de fonctionnement de -20°C à +50°C pour la configuration Ex.

L’iPhone 17 Pro Max ATEX et IECEx est destiné aux entreprises ayant besoin d’une solution de mobilité pour des projets industriels internationaux ou des sites nécessitant une conformité IECEx en complément d’ATEX.

Il conserve les fonctionnalités avancées de l’iPhone 17 Pro Max tout en utilisant une variante spécifique de l’enveloppe Xshielder.

Référence : XS1-SP-G03-C01-S02

Certification : ATEX + IECEx Zone 1 / Zone 21

Cette configuration est particulièrement pertinente pour :

• Les groupes industriels internationaux ;
• Les installations Oil & Gas ;
• Les projets EPC ;
• Les plateformes et installations offshore ;
• Les entreprises exploitant une flotte homogène sur plusieurs pays.

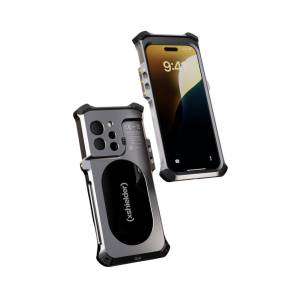

L’iPhone 16 Pro Max ATEX constitue une solution particulièrement intéressante pour les entreprises déjà équipées de terminaux Apple ou souhaitant déployer un smartphone performant dans des zones explosives.

La version ATEX est destinée aux environnements Zone 1 pour les gaz et Zone 21 pour les poussières correspondant à sa certification.

Référence : XS1-SP-G01-C01-S01

Certification : ATEX Zone 1 / Zone 21

L’iPhone 16 Pro Max conserve notamment :

• Écran OLED Super Retina XDR 6,9 pouces ;
• Puce A18 Pro ;
• Système photo Pro ;
• Scanner LiDAR ;
• Face ID ;
• 5G ;
• Wi-Fi ;
• Bluetooth ;
• NFC ;
• Recharge sans fil.

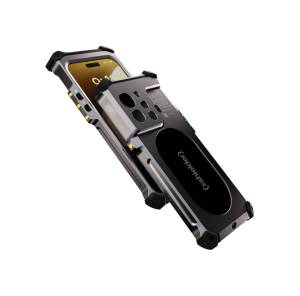

L’iPhone 16 Pro Max ATEX et IECEx reprend les fonctionnalités de l’iPhone 16 Pro Max dans une configuration adaptée aux projets nécessitant les deux référentiels.

Cette version est particulièrement adaptée aux entreprises présentes sur plusieurs marchés internationaux ou aux projets dont le cahier des charges exige une certification IECEx.

Référence : XS1-SP-G01-C01-S02

Certification : ATEX + IECEx Zone 1 / Zone 21

Elle permet notamment de standardiser plus facilement le choix d’un terminal mobile pour différents sites industriels.

Vous hésitez entre plusieurs versions ? Nos équipes peuvent vous aider à identifier la référence correspondant à votre zone, à votre pays d’utilisation et aux exigences de votre site industriel.

La certification d’un smartphone destiné à une atmosphère explosive est liée à une configuration précise. Le modèle d’iPhone, la référence Xshielder et la variante ATEX ou ATEX + IECEx doivent donc être vérifiés avant toute commande.

L’iPhone 17 Xshielder privilégie la mobilité avec un format plus compact, un écran OLED 6,3 pouces et un poids de 330 g pour la solution complète. Il constitue une alternative particulièrement intéressante pour les utilisateurs qui portent leur smartphone toute la journée et recherchent une solution Apple plus légère pour Zone 1/21.

L’iPhone 17 Pro Max privilégie de son côté le confort d’affichage et les fonctions photo avancées. Son écran OLED 6,9 pouces, son système photo Pro et son scanner LiDAR le rendent particulièrement pertinent pour les applications d’inspection, de documentation et les usages nécessitant un grand écran.

Les deux modèles existent en version ATEX ou ATEX + IECEx selon la référence choisie.

Une certification ATEX ou IECEx s’accompagne de conditions particulières d’utilisation. Il est donc indispensable de consulter la documentation correspondant à la référence exacte du produit.

Pour l’iPhone 17 Pro Max Xshielder, le certificat ATEX précise notamment que la recharge de la batterie doit être effectuée hors zone dangereuse et que l’enveloppe ne doit pas être ouverte dans la zone classée. Pour la version S02 à couvercle cimenté, l’ouverture par l’utilisateur n’est pas autorisée.

Ces conditions doivent être intégrées aux procédures d’utilisation et de maintenance du site.

Un iPhone ATEX est une solution permettant d’utiliser un modèle d’iPhone donné dans un environnement présentant un risque d’atmosphère explosive, lorsque l’ensemble correspondant dispose de la certification requise.

Un iPhone Apple standard n’est donc pas, à lui seul, un smartphone ATEX.

Les solutions Xshielder reposent sur une coque spécialement conçue autour du smartphone et sur une configuration certifiée.

Il est par conséquent nécessaire de respecter précisément :

• Le modèle d’iPhone prévu ;
• La référence de la coque ;
• Les conditions d’utilisation ;
• Le marquage Ex ;
• La plage de température ;
• Les instructions du fabricant.

Non.

Une enveloppe destinée à une solution certifiée ATEX ne doit pas être confondue avec une coque de protection classique.

Une coque renforcée protège essentiellement le téléphone contre certains chocs ou agressions extérieures.

Une solution destinée à une atmosphère explosive répond à des exigences de conception et de certification beaucoup plus importantes.

La conformité ne doit donc jamais être déduite du simple fait qu’un smartphone est robuste, étanche ou équipé d’une coque industrielle.

Zone 1

La Zone 1 concerne une zone dans laquelle une atmosphère explosive constituée d’un mélange de gaz, vapeurs ou brouillards inflammables est susceptible de se présenter occasionnellement en fonctionnement normal.

Zone 21

La Zone 21 concerne les environnements dans lesquels une atmosphère explosive sous forme de nuage de poussières combustibles est susceptible de se présenter occasionnellement en fonctionnement normal.

Il est donc important de ne pas parler uniquement de « Zone 1 » lorsque le produit possède également une certification correspondant aux poussières en Zone 21.

Le choix dépend exclusivement du lieu d’utilisation du smartphone et du cahier des charges du projet.

Version ATEX

Une version ATEX est principalement destinée aux projets concernés par les exigences européennes applicables aux atmosphères explosives.

Version ATEX + IECEx

Une version disposant également d’une certification IECEx peut être nécessaire ou demandée pour certains projets internationaux.

C’est notamment à étudier pour :

• Les groupes industriels internationaux ;
• Les installations Oil & Gas ;
• Les projets offshore ;
• Les projets EPC ;
• Les déploiements sur plusieurs pays.

La certification nécessaire doit toujours être vérifiée par rapport à la classification réelle de la zone et aux exigences du site.

Pour de nombreuses entreprises, le principal intérêt d’un iPhone ATEX est de pouvoir conserver un environnement numérique déjà utilisé par les collaborateurs.

Les opérateurs peuvent ainsi retrouver l’interface iOS et les applications métiers utilisées quotidiennement.

Selon le modèle, les iPhone permettent notamment :

• La consultation de procédures ;
• Les applications GMAO ;
• Les comptes rendus d’intervention ;
• La photographie et la vidéo ;
• Les visioconférences ;
• La communication entre opérateurs ;
• Les applications collaboratives ;
• La lecture de plans ou de documents ;
• La collecte de données terrain.

L’iPhone 17 Pro Max met également à disposition un système photo avancé et un scanner LiDAR, particulièrement intéressants pour certains usages d’inspection, de documentation ou de numérisation terrain.

L’un des intérêts du concept Xshielder réside dans la séparation entre le smartphone et sa coque.

Selon la version et les procédures prévues par le fabricant, cette conception permet notamment de faciliter la maintenance de la solution et de conserver une valeur résiduelle du smartphone lors d’un renouvellement.

3 principes exclusifs Xshielder :

• Coque remplaçable ;
• Conservation de la valeur résiduelle du smartphone ;
• Réduction des déchets grâce à la séparation du téléphone et de sa protection.

Les smartphones destinés aux zones explosives peuvent répondre à de nombreux usages industriels, notamment :

Oil & Gas

Communication terrain, inspection, maintenance, documentation et accès aux outils numériques sur les installations concernées.

Chimie et pétrochimie

Consultation de documents, procédures, GMAO, remontée d’informations et communication des techniciens.

Énergie

Interventions sur des installations comprenant des zones présentant un risque d’atmosphère explosive.

Maintenance industrielle

Accès aux applications métiers et documentation des interventions directement sur site.

Industries utilisant des poudres ou poussières combustibles

La présence potentielle de poussières impose de tenir compte des zones 20, 21 ou 22 selon la classification réalisée sur le site.

IP Systèmes, distributeur des solutions Xshielder en France, accompagne les industriels dans leurs projets de mobilité pour environnements contraints et zones explosives. Notre accompagnement peut porter sur :

• Le choix du modèle ;
• La compréhension des variantes ATEX et IECEx ;
• La sélection des références ;
• La fourniture des documents techniques ;
• L'étude du besoin ;
• Le déploiement des équipements.

Vous avez un projet de mobilité en Zone ATEX ? Contactez nos équipes afin d’étudier la solution correspondant à votre environnement et aux exigences de votre site.
