Présentation
-Panel PC industriel 17 pouces haute performance

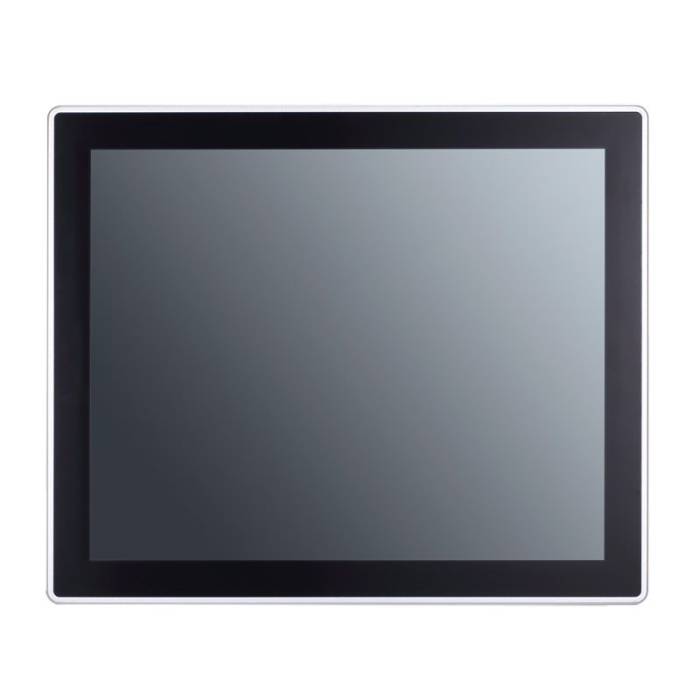

Le GOT317B-ADL-TRD d’Axiomtek est un Panel PC industriel fanless de 17 pouces destiné aux machines, postes opérateur et applications de supervision nécessitant à la fois un écran tactile au format 5:4 et une plateforme Intel Core évolutive.
Son socket LGA1700 prend en charge des processeurs Intel Core i3, i5, i7 ou i9 de 12e, 13e et 14e génération, ainsi que des processeurs Intel Pentium, dans une enveloppe thermique maximale de 35 W.
Cette architecture le positionne parmi les Panel PC avec processeur puissant pour les applications nécessitant davantage de ressources CPU qu’une plateforme Intel N Series ou Celeron intégrée.
Écran 17 pouces SXGA et tactile résistif
Le GOT317B-ADL-TRD intègre un écran TFT LCD 17 pouces SXGA 1280 × 1024, avec une luminosité de 350 cd/m².
Cette résolution correspond à un format d’affichage 5:4, particulièrement adapté aux interfaces machines, logiciels de supervision et applications industrielles utilisant des fenêtres de commande verticales ou des interfaces développées pour ce type d’écran.
Le tactile résistif 5 fils permet une utilisation avec le doigt, un gant adapté ou un stylet compatible avec cette technologie.
La face avant bénéficie d’une protection IP65, protégeant l’équipement contre les poussières et les projections d’eau lorsqu’il est correctement intégré dans une machine ou un pupitre.
Pour comparer les technologies tactiles, consultez notre guide écran tactile résistif ou capacitif : quelles différences ?.
Intel Core jusqu’au i9 avec chipset H610
Le GOT317B-ADL-TRD repose sur un socket LGA1700 associé au chipset Intel H610.
Il accepte des processeurs :
-
Intel Core i9 ;
-
Intel Core i7 ;
-
Intel Core i5 ;
-
Intel Core i3 ;
-
Intel Pentium ;
de 12e, 13e et 14e génération, jusqu’à 35 W.
Cette possibilité de sélection du processeur permet d’adapter le niveau de performances aux besoins réels du projet : supervision, visualisation de données, contrôle de machines, acquisition ou applications industrielles nécessitant davantage de puissance de calcul.
La mémoire repose sur un emplacement SO-DIMM DDR4-3200 acceptant jusqu’à 32 Go.
Disque SATA 2,5 pouces amovible
Le GOT317B-ADL-TRD intègre un emplacement pour HDD ou SSD SATA 2,5 pouces, compatible avec des unités de 7 ou 9,5 mm de hauteur.
Le tiroir amovible facilite l’accès au disque pour les opérations de maintenance, de remplacement ou de préparation de configurations identiques.
Pour les extensions, la plateforme dispose également :
-
d’un M.2 Key E 2230 avec PCIe x1 et USB 2.0 ;
-
d’un emplacement PCI Express Mini Card ;
-
d’une fenêtre d’E/S flexible pouvant recevoir des interfaces série ou des E/S numériques selon les options retenues.
Des extensions Wi-Fi et 4G LTE peuvent être intégrées selon la configuration.
Double Ethernet dont 2,5 GbE et deux sorties HDMI
La connectique standard comprend :
-
1 × Ethernet Gigabit Intel I219-V ;
-
1 × Ethernet 2,5 GbE Intel I225-V ;
-
2 × USB 3.2 Gen1 Type-A ;
-
2 × USB 2.0 Type-A ;
-
1 × RS-232/422/485 ;
-
1 × RS-232 ;
-
2 × HDMI 1.4b ;
-
1 × sortie audio Line-out.
Les deux sorties HDMI permettent de compléter l’écran tactile intégré par des moniteurs externes lorsque l’application nécessite plusieurs surfaces d’affichage.
Des modules PCI Express Mini optionnels permettent également d’ajouter du CAN bus, des ports série ou des interfaces Ethernet supplémentaires.
TPM 2.0 et architecture fanless
Le GOT317B-ADL-TRD intègre un TPM 2.0 permettant de prendre en charge les fonctions de sécurité compatibles avec le système d’exploitation et les logiciels utilisés.
Sa conception entièrement fanless évite l’utilisation d’un ventilateur mécanique et réduit les besoins de maintenance liés à l’encrassement d’un système de ventilation.
Le Panel PC peut ainsi être utilisé pour :
-
interfaces homme-machine ;
-
supervision de lignes ;
-
contrôle de machines ;
-
postes opérateur ;
-
acquisition de données ;
-
applications d’automatisation industrielle.
Alimentation 10 à 36 VDC
Le GOT317B-ADL-TRD accepte une alimentation étendue de 10 à 36 VDC, avec des tensions typiques de 12 ou 24 VDC.
La plateforme intègre également une fonction de gestion des délais d’allumage et d’arrêt de l’alimentation.
La température de fonctionnement s’étend de -10 °C à +50 °C avec un processeur 35 W et un SSD.
Plusieurs possibilités d’intégration sont disponibles :
-
Panel Mount ;
-
VESA ;
-
montage mural ;
-
support de bureau.
Référence
GOT317B-ADL-TRD – P/N E22B317B00
Panel PC industriel fanless 17" SXGA, tactile résistif 5 fils, socket LGA1700 pour processeurs Intel Core 12e à 14e génération jusqu’à 35 W et alimentation 10 à 36 VDC.
Accessoires et extensions
4G LTE Kit
Kit de communication cellulaire.
Wi-Fi Kit
Kit de communication sans fil.
594K6220210E
Câble Remote Power, longueur 720 mm.
E29R131114
Kit de montage mural.
50906A24000E
Adaptateur secteur 24 V / 230 W.
509000001500
Adaptateur secteur 24 V / 120 W.
E29R131102
Kit Panel Mount.
E392902103
Module PCI Express Mini AX92902 + AX93287 avec Ethernet Gigabit.
E392903102
Module PCI Express Mini AX92903 avec CAN bus.
E392906101
Module PCI Express Mini AX92906 avec interfaces COM.
E392918103
Module PCI Express Mini AX92918 avec 2 × Ethernet Gigabit.
Vous recherchez un Panel PC industriel 17 pouces puissant ?
Transmettez-nous le logiciel utilisé, le processeur nécessaire, la mémoire, la capacité du disque, les interfaces série et réseau, les éventuelles extensions CAN ou Ethernet, le système d’exploitation, le mode de montage, la tension disponible et les quantités prévues.
Nous pouvons définir la configuration GOT317B-ADL-TRD adaptée aux performances réellement nécessaires et vérifier les contraintes d’intégration avant établissement du devis.
Demander une étude et un devis GOT317B-ADL-TRD
