-Présentation GMB850 Axiomtek – Carte mère industrielle Mini-ITX Intel Core PCIe Gen 5

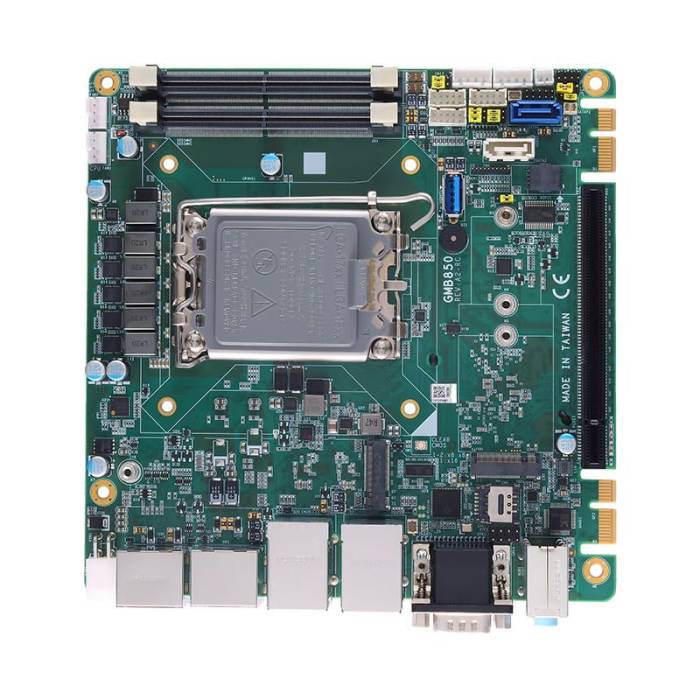

La GMB850 est une carte mère industrielle au format Mini-ITX 170 × 170 mm équipée d’un socket LGA1700 pour processeurs Intel® Core™ i9, i7, i5 et i3, Pentium® ou Celeron® de 12e, 13e et 14e générations.
Elle est proposée avec les chipsets Intel® Q670 ou H610 et dispose de deux emplacements SO-DIMM DDR5 acceptant jusqu’à 64 Go de mémoire à une fréquence maximale de 6400 MHz.
Cette plateforme permet d’associer un processeur Intel sur socket à un format Mini-ITX compact tout en conservant un slot PCIe Gen 5, plusieurs possibilités de disque et une connectivité étendue.
PCIe Gen 5 et M.2 NVMe pour les extensions et le disque
La GMB850 dispose d’un slot PCIe x16 Gen 5 permettant l’intégration d’une carte d’extension compatible.
Pour le disque, elle propose :
- 1 M.2 Key M 2280 avec interface PCIe x4 et prise en charge NVMe ;
- 2 SATA 6 Gb/s ;
- 1 des interfaces SATA compatible avec un SATA DOM alimenté par la broche 7.
La version équipée du chipset Q670 prend en charge le RAID 0/1 sur les interfaces SATA.
Un emplacement M.2 Key B avec support SIM accepte les formats 2242, 2280, 3042 et 3052 et fournit les signaux PCIe x2 et USB 2.0.
Deux connecteurs PCIe Golden Finger complètent les possibilités d’extension pour les modules d’E/S compatibles.
Jusqu’à quatre affichages HDMI et DisplayPort++
La GMB850 dispose de quatre sorties vidéo physiques :
- 1 HDMI 2.0 jusqu’à 4096 × 2160 à 60 Hz ;
- 3 DisplayPort++ jusqu’à 4096 × 2160 à 60 Hz.
La plateforme prend en charge jusqu’à quatre affichages indépendants selon le chipset. La version H610 est limitée à trois affichages.
Cette connectique permet de piloter plusieurs écrans directement depuis la carte dans les équipements nécessitant une visualisation multi-écrans.
5 ports série avec RS-232/422/485, ccTalk et TTL
La GMB850 intègre cinq ports série.
Deux interfaces DB9 sont directement accessibles :
- COM1 : RS-232/422/485 ;
- COM2 : RS-232.
Trois interfaces RS-232 supplémentaires sont disponibles sur connecteurs internes. Deux d’entre elles prennent en charge ccTalk et une interface prend en charge TTL.
Cette connectivité permet de raccorder plusieurs périphériques série directement à la carte, sans mobiliser le slot PCIe principal.
Double Gigabit Ethernet et 9 interfaces USB
La GMB850 intègre deux ports Gigabit Ethernet.
Elle dispose également de neuf interfaces USB réparties entre la face arrière et les connecteurs internes :
- 2 USB 3.2 Gen 2 Type-A à 10 Gb/s ;
- 2 USB 3.2 Gen 1 Type-A à 5 Gb/s ;
- 1 USB 3.2 Gen 1 Type-A vertical interne ;
- 4 USB 2.0 sur connecteurs internes.
Cette combinaison permet de raccorder un nombre important de périphériques directement à la carte.
Fonctions de sécurité et audio
La GMB850 prend en charge Intel® PTT avec TPM 2.0 ainsi que des fonctions de chiffrement RSA2048 et AES256. La plateforme intègre également une fonction de sécurité anti-clonage et TrustedBoot.
La connectique audio externe comprend Line-in, Line-out et Mic-in avec prise en charge HD Audio 7.1 canaux. Des connecteurs internes sont également présents pour une sortie amplifiée stéréo 6 W + 6 W et une sortie SPDIF.
Alimentation 12 VDC et fonctionnement jusqu’à +60 °C
La GMB850 fonctionne sous 12 VDC.
Sa plage de température de fonctionnement s’étend de 0 à +60 °C, avec une humidité relative comprise entre 10 et 90 %, sans condensation.
Elle prend en charge Windows® 11 Enterprise, Windows® 11 IoT Enterprise et les noyaux Linux 64 bits.
Pourquoi choisir la GMB850 ?
La GMB850 est particulièrement adaptée lorsqu’une intégration nécessite de réunir sur une carte mère industrielle Mini-ITX :
- un processeur Intel Core sur socket LGA1700 ;
- jusqu’à 64 Go de DDR5 ;
- un slot PCIe x16 Gen 5 ;
- un disque NVMe sur M.2 ;
- plusieurs interfaces SATA ;
- jusqu’à quatre sorties vidéo ;
- cinq ports série ;
- deux ports Gigabit Ethernet ;
- neuf interfaces USB ;
- des fonctions TPM 2.0.
La GMB850 permet ainsi de concentrer des capacités d’extension, d’affichage et de communication importantes dans un format Mini-ITX de 170 × 170 mm.
Elle complète la gamme de cartes mères industrielles pour les équipements OEM et les systèmes nécessitant une plateforme Intel compacte avec processeur sur socket et PCIe Gen 5.
Versions disponibles
| Référence | Chipset | Particularités |
|---|---|---|
| GMB850-Q670 – E38V850100 | Intel® Q670 | RAID 0/1 sur SATA, jusqu’à 4 affichages |
| GMB850-H610 – E38V850101 | Intel® H610 | Jusqu’à 3 affichages |
Les deux versions disposent du socket LGA1700, de la DDR5, de 2 GbE, de 5 ports COM, de 9 USB, des interfaces HDMI et DisplayPort++ et d’une alimentation 12 VDC.
Options disponibles
| Référence | Option |
|---|---|
| 713000001500 | Kit refroidisseur LGA1700 compatible châssis 1U – 65 W |
| 713000001600 | Kit refroidisseur LGA1700 compatible châssis 1U – 35 W |
| 594Q3002810E | Câble USB 3.0 coudé 90°, longueur 20 cm |
| 594Q3102110E | Câble COM pour 3 connecteurs D-Sub 9 broches, longueur 30 cm |
| 59403208000E | Câble SATA avec verrouillage, longueur 20 cm |
| 594Q3002800E | Câble double USB 2.0, longueur 20 cm |
Besoin de configurer une GMB850 pour votre équipement ?
Sélectionnez la GMB850 en fonction du processeur Intel Core, du chipset Q670 ou H610, de la capacité DDR5, du disque NVMe, des cartes d’extension PCIe et des interfaces nécessaires à votre intégration.
IP Systèmes vous accompagne dans le choix de la version, du processeur, de la mémoire, du disque, du refroidissement et des accessoires adaptés à votre configuration.
Demander un devis pour la GMB850 via notre formulaire ci-dessous.
