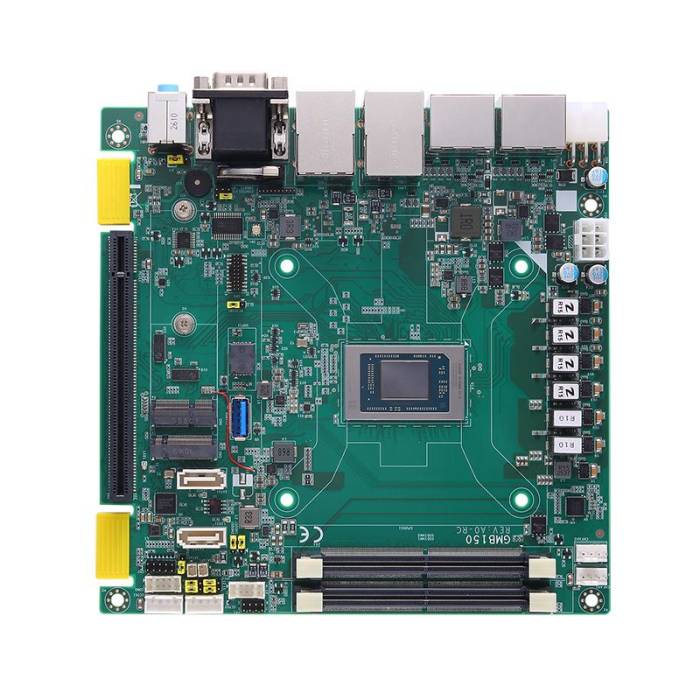

-Présentation GMB150 Axiomtek – Carte mère industrielle Mini-ITX AMD Ryzen Embedded P100
La GMB150 est une carte mère industrielle au format Mini-ITX 170 × 170 mm basée sur les processeurs AMD Ryzen™ Embedded P100 Series. Elle associe une plateforme AMD Zen 5 à de la mémoire DDR5 ECC, plusieurs possibilités d’extension PCIe et M.2 ainsi qu’une connectique adaptée aux systèmes nécessitant plusieurs écrans et de nombreuses interfaces série.
Cinq processeurs sont proposés : AMD Ryzen Embedded P185, P174, P164, P132 et P121. La gamme couvre ainsi des configurations de 4 à 12 cœurs tout en conservant la même base matérielle. La plateforme intègre également un moteur XDNA2 destiné à l’inférence IA.
Jusqu’à 96 Go de DDR5 ECC
La GMB150 dispose de deux emplacements SO-DIMM DDR5-5600 et accepte jusqu’à 96 Go de mémoire.
La prise en charge de la mémoire ECC permet de l’intégrer dans les configurations pour lesquelles la détection et la correction des erreurs mémoire constituent un critère de sélection.
Les cinq versions de la carte utilisent la même architecture mémoire, ce qui permet de sélectionner le processeur indépendamment de la capacité DDR5 prévue pour le système.
Quatre écrans indépendants en 4K à 120 Hz
Le moteur graphique AMD Radeon™ RDNA 3.5 intégré prend en charge quatre sorties DisplayPort++.
La GMB150 peut piloter jusqu’à quatre affichages indépendants en 4K à 120 Hz. Cette capacité permet de concentrer sur une seule carte Mini-ITX les fonctions de calcul et d’affichage nécessaires aux équipements utilisant plusieurs écrans haute définition.
M.2 NVMe, SATA et PCIe pour faire évoluer la configuration
La GMB150 propose plusieurs possibilités pour le disque et les cartes d’extension.
Un emplacement M.2 Key M 2280 PCIe x4 prend en charge les disques NVMe. Deux interfaces SATA 3.0 sont également disponibles et prennent en charge un SATA DOM alimenté par la broche 7.
Pour les extensions, la carte dispose de :
- 1 emplacement physique PCIe x16 avec signal PCIe x8 ;
- 1 M.2 Key E 2230 avec signal PCIe x1 ;
- 2 connecteurs PCIe Golden Finger destinés aux modules d’E/S compatibles.
Cette combinaison permet de répartir le disque et les extensions sur plusieurs interfaces sans dépendre d’un seul type de connecteur.
Six ports série avec RS-232/422/485, ccTalk et TTL
La GMB150 dispose de six ports série.
Deux ports DB9 sont directement accessibles, dont COM1 configurable en RS-232/422/485. Quatre ports RS-232 supplémentaires sont présents sur connecteurs internes.
Parmi ces quatre interfaces internes :
- 2 prennent en charge ccTalk ;
- 2 prennent en charge TTL.
Cette richesse en interfaces série permet de raccorder plusieurs périphériques directement à la carte sans ajouter systématiquement une carte de communication complémentaire.
Ethernet, USB, GPIO et audio
La GMB150 dispose de deux interfaces Ethernet, configurées en Gigabit Ethernet par défaut et disponibles en 2.5GbE en option.
La carte propose également sept interfaces USB au total : deux interfaces USB 3.2 et cinq USB 2.0 réparties entre la connectique externe et les headers internes.
Un GPIO 8 bits complète les possibilités d’E/S.
L’audio repose sur un codec Realtek ALC888S HD Audio avec interfaces Line-in et Line-out sur connecteurs jack 3,5 mm.
TPM 2.0 et fonctions de sécurité
La GMB150 intègre un TPM 2.0 et prend également en charge le fTPM.
Les fonctions de sécurité documentées comprennent également :
- Trusted Boot ;
- Secure Boot ;
- RSA2048 ;
- AES256.
La surveillance matérielle couvre la température du processeur, la température du système, les tensions et le contrôle de la vitesse du ventilateur.
Alimentation 12 VDC et température de fonctionnement
La GMB150 fonctionne sous 12 VDC via un connecteur d’alimentation 6 broches.
Sa plage de température de fonctionnement est comprise entre 0 et +60 °C, pour une humidité relative de 10 à 90 % sans condensation.
Pourquoi choisir la GMB150 ?
La GMB150 est particulièrement adaptée lorsqu’une intégration nécessite de réunir sur une seule carte mère industrielle Mini-ITX :
- un processeur AMD Ryzen Embedded jusqu’à 12 cœurs ;
- jusqu’à 96 Go de DDR5 ECC ;
- quatre affichages 4K à 120 Hz ;
- un disque NVMe M.2 ;
- un slot PCIe avec signal x8 ;
- six ports série ;
- des interfaces ccTalk et TTL ;
- deux interfaces Ethernet ;
- un TPM 2.0.
Elle constitue également une évolution à étudier par rapport à la GMB142 lorsque le cahier des charges demande une plateforme AMD plus récente, davantage de mémoire, un disque NVMe ou une capacité d’affichage supérieure.
La GMB150 complète ainsi la gamme de cartes mères industrielles pour les équipements OEM et systèmes nécessitant une plateforme Mini-ITX associant calcul, affichage multi-écrans et connectivité étendue.
Versions disponibles
| Référence | Processeur | Cœurs | Fréquence max. | Cache L3 |
|---|---|---|---|---|
| GMB150-P185-S | AMD Ryzen Embedded P185 | 12 | 5,1 GHz | 24 Mo |
| GMB150-P174-S | AMD Ryzen Embedded P174 | 10 | 5,0 GHz | 24 Mo |
| GMB150-P164-S | AMD Ryzen Embedded P164 | 8 | 5,0 GHz | 16 Mo |
| GMB150-P132-S | AMD Ryzen Embedded P132 | 6 | 4,5 GHz | 8 Mo |
| GMB150-P121-S | AMD Ryzen Embedded P121 | 4 | 4,4 GHz | 8 Mo |
Les cinq versions intègrent 4 DisplayPort++, 6 ports COM, 7 USB, 2 interfaces Ethernet, un emplacement PCIe avec signal x8, des interfaces M.2 et une alimentation 12 VDC.
Options disponibles
| Option | Description |
|---|---|
| Réseau 2.5GbE | 2 interfaces 2.5GbE disponibles en option à la place du Gigabit Ethernet par défaut |
| Module Gaming I/O | Extension possible via les 2 connecteurs PCIe Golden Finger |
| Driver série SAS 6.02 | Prise en charge optionnelle du port série 9 bits via module d’E/S compatible |
| I/O Bracket | Équerre d’E/S GMB150, référence indiquée TBD |
