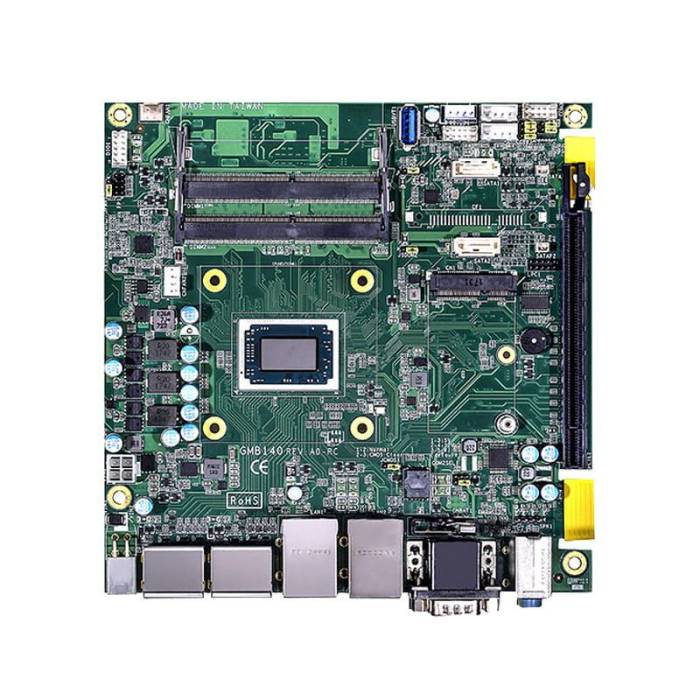

-Présentation GMB142 Axiomtek – Carte mère industrielle Mini-ITX AMD Ryzen Embedded R2000
La GMB142 est une carte mère industrielle au format Mini-ITX 170 × 170 mm équipée d’un processeur AMD Ryzen™ Embedded R2000. Quatre configurations processeur sont disponibles afin d’adapter la plateforme au niveau de calcul et de consommation recherché : R2544, R2514, R2314 et R2312.
La carte dispose de deux emplacements SO-DIMM et prend en charge jusqu’à 32 Go de mémoire DDR4 à 3200 MHz.
Selon la version, la plateforme intègre :
- AMD Ryzen Embedded R2544 : 4 cœurs, 3,35 à 3,7 GHz, 35 à 54 W ;
- AMD Ryzen Embedded R2514 : 4 cœurs, 2,1 à 3,7 GHz, 12 à 35 W ;
- AMD Ryzen Embedded R2314 : 4 cœurs, 2,1 à 3,5 GHz, 12 à 35 W ;
- AMD Ryzen Embedded R2312 : 2 cœurs, 2,7 à 3,5 GHz, 12 à 25 W.
Jusqu’à quatre sorties DisplayPort++ en 4K
La GMB142 exploite le moteur graphique AMD Radeon™ Vega intégré à la plateforme Ryzen Embedded.
Elle dispose de quatre sorties DisplayPort++ pouvant atteindre une résolution de 3840 × 2160 à 60 Hz.
Les versions R2544, R2514 et R2314 prennent en charge quatre affichages. La version équipée du Ryzen Embedded R2312 est limitée à trois affichages.
Cette configuration permet d’intégrer plusieurs écrans directement à partir de la carte mère, sans ajouter systématiquement une carte graphique dédiée.
PCIe, Mini PCI Express et interfaces d’extension
La GMB142 dispose d’un emplacement physique PCIe x16. Les versions R2544, R2514 et R2314 utilisent un signal PCIe x8, tandis que la version R2312 est référencée avec un signal PCIe x4.
Un emplacement Mini PCI Express Full-size fournit les signaux PCIe x1 et USB 2.0.
La carte intègre également deux connecteurs d’extension PCIe Golden Finger destinés aux modules d’E/S compatibles.
Pour le disque, deux interfaces SATA 6 Gb/s sont disponibles avec prise en charge du SATA DOM alimenté par la broche 7.
Six ports série et interfaces ccTalk / TTL
La GMB142 propose une connectivité série particulièrement complète avec six ports COM.
Deux interfaces DB9 sont accessibles directement :
- COM1 : RS-232/422/485 ;
- COM2 : RS-232.
Quatre interfaces RS-232 supplémentaires sont disponibles sur connecteurs internes. Parmi celles-ci, deux prennent en charge ccTalk et deux TTL.
Cette configuration permet de connecter plusieurs périphériques série sans ajouter de carte d’extension dédiée.
Double Gigabit Ethernet et sept ports USB
La connectivité réseau repose sur deux ports Gigabit Ethernet.
La GMB142 intègre également sept interfaces USB au total :
- 2 USB 3.2 Gen 1 externes ;
- 2 USB 2.0 externes ;
- 1 USB 3.2 Gen 1 interne ;
- 2 USB 2.0 internes.
Elle dispose également d’un GPIO 8 bits.
Audio intégré et fonctions de sécurité
La connectique audio externe comprend les interfaces Line-in, Line-out et Mic-in, avec prise en charge HD Audio 7.1 canaux.
En interne, la carte dispose d’une sortie amplifiée stéréo 6 W + 6 W ainsi que d’une interface SPDIF.
La GMB142 intègre également plusieurs fonctions de sécurité documentées :
- moteur TPM 2.0 ;
- TrustedBoot ;
- chiffrement hybride RSA2048 et AES256.
Alimentation 12 VDC et fonctionnement jusqu’à +60 °C
La GMB142 fonctionne avec une alimentation 12 VDC.
Sa plage de température de fonctionnement est de 0 à +60 °C, avec une humidité relative comprise entre 10 et 90 %, sans condensation.
La carte prend également en charge Windows® 11 GAC, Windows® 10 IoT Enterprise et un noyau Linux 64 bits.
Pourquoi choisir la GMB142 ?
La GMB142 est particulièrement intéressante lorsqu’une intégration nécessite de réunir sur une carte mère industrielle Mini-ITX :
- une plateforme AMD Ryzen Embedded ;
- trois ou quatre écrans 4K selon le processeur ;
- six interfaces série ;
- des interfaces ccTalk et TTL ;
- deux réseaux Gigabit Ethernet ;
- un slot PCIe ;
- un emplacement Mini PCI Express ;
- deux interfaces SATA ;
- une alimentation 12 VDC.
Les quatre variantes de processeur permettent également d’adapter la puissance de calcul et le TDP tout en conservant la même plateforme matérielle.
La GMB142 rejoint la gamme de cartes mères industrielles pour les intégrations nécessitant un format Mini-ITX et une connectivité importante en affichage, communication série et extension.
Versions disponibles
| Référence | Processeur | Cœurs | Fréquence | Affichage | PCIe |
|---|---|---|---|---|---|
| GMB142-R2544 – E38V142100 | AMD Ryzen Embedded R2544 | 4 | 3,35 à 3,7 GHz | 4 × DP++ | Signal PCIe x8 |
| GMB142-R2514 – E38V142101 | AMD Ryzen Embedded R2514 | 4 | 2,1 à 3,7 GHz | 4 × DP++ | Signal PCIe x8 |
| GMB142-R2314 – E38V142102 | AMD Ryzen Embedded R2314 | 4 | 2,1 à 3,5 GHz | 4 × DP++ | Signal PCIe x8 |
| GMB142-R2312 – E38V142103 | AMD Ryzen Embedded R2312 | 2 | 2,7 à 3,5 GHz | 3 × DP++ | Signal PCIe x4 |
Options disponibles
| Option | Description |
|---|---|
| Extension Gaming I/O | 2 connecteurs PCIe Golden Finger pour module d’E/S compatible |
| Port série 9 bits | Prise en charge optionnelle pour SAS 6.02 via module Gaming I/O |
Besoin d’intégrer une GMB142 dans votre équipement ?
Sélectionnez la version de la GMB142 en fonction du processeur AMD Ryzen Embedded, du nombre d’écrans, des interfaces série et des extensions nécessaires à votre système.
IP Systèmes vous accompagne dans le choix de la configuration et des composants adaptés à votre intégration.
Demander un devis pour la GMB142 via notre formulaire ci-dessous.
