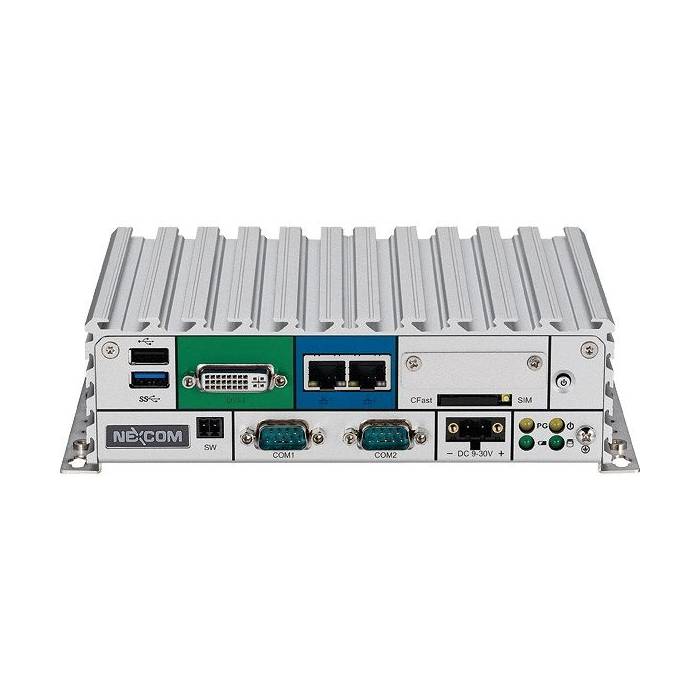

NISE 105 Nexcom – PC Fanless industriel Intel Atom E3826

Le NISE 105 de Nexcom / NexAIoT est un PC Fanless industriel compact équipé d'un processeur Intel® Atom® E3826 Dual Core cadencé à 1,46 GHz. Sa conception sans ventilateur, sa plage d'alimentation étendue et ses nombreuses interfaces de communication en font une plateforme destinée notamment à l'automatisation industrielle, aux applications M2M, à la communication avec les équipements terrain et à la collecte de données.

Le NISE 105 vient compléter la gamme de PC Fanless industriels IP Systèmes. Son positionnement est particulièrement intéressant lorsqu'une application nécessite un PC compact avec plusieurs ports série, deux interfaces Ethernet et une large plage de température, sans rechercher la puissance de calcul d'un processeur Intel Core.

Intel Atom E3826 et jusqu'à 8 Go de mémoire

Le NISE 105 embarque un processeur Intel® Atom® E3826 Dual Core à 1,46 GHz. Il dispose d'un emplacement SO-DIMM DDR3L 1066/1333 MHz permettant d'installer jusqu'à 8 Go de mémoire RAM non-ECC.

Cette configuration répond aux applications industrielles nécessitant un traitement local des informations, l'exécution d'un logiciel de contrôle ou de supervision, des communications réseau ou série et l'échange de données avec plusieurs équipements.

> Voir notre guide : Solutions PC Fanless : gamme et usages industriels.

4 ports série pour communiquer avec les équipements industriels

La connectique série est l'un des points forts du NISE 105.

Le PC dispose de quatre ports DB9 COM1 à COM4, compatibles RS-232/422/485 avec gestion automatique du flux. La sélection RS-232/422/485 est réalisée sans cavalier. Le port COM2 peut également fournir une alimentation 5 V, 12 V ou Ring selon le réglage effectué.

Cette connectique facilite le raccordement d'équipements industriels utilisant des communications série : automates, instruments, lecteurs, contrôleurs ou autres périphériques terrain.

Le NISE 105 trouve ainsi naturellement sa place aux côtés des solutions d'automatisation industrielle pour les machines, lignes de production et équipements industriels.

Deux ports Gigabit Ethernet et plusieurs interfaces USB

Le NISE 105 intègre également deux ports Gigabit Ethernet basés sur des contrôleurs Intel® I210-IT. Ils prennent en charge les fonctions Wake-on-LAN, teaming et PXE.

Trois ports USB sont disponibles :

• 1 × USB 3.0 ;
• 2 × USB 2.0.

Cette combinaison permet de raccorder différents périphériques tout en conservant deux interfaces réseau indépendantes pour les communications Ethernet.

Double affichage HDMI et DVI-I

Le NISE 105 prend en charge un double affichage indépendant.

Il dispose de :

• 1 × sortie HDMI ;
• 1 × sortie DVI-I.

La sortie DVI-I peut également permettre une connexion VGA au moyen d'un convertisseur DVI-I vers VGA.

Cette possibilité est intéressante lorsque le PC doit simultanément piloter une interface opérateur et un second affichage ou lorsqu'il est intégré dans un poste de supervision.

Stockage CFast et SATA 2,5 pouces

Le stockage repose sur deux possibilités complémentaires :

• 1 × emplacement CFast SATA 2.0 accessible depuis l'extérieur ;
• 1 × emplacement SATA 2.0 pour disque 2,5 pouces.

Selon les contraintes du projet, il est ainsi possible de privilégier un support CFast ou un disque SSD/HDD 2,5 pouces.

Extension mini-PCIe et communication sans fil

Un emplacement mini-PCIe est intégré au NISE 105. La documentation constructeur indique son utilisation pour des modules de communication sans fil, notamment Wi-Fi ou 3.5G. Deux emplacements d'antenne sont prévus sur le châssis et un support de carte SIM est accessible en façade.

Il supporte également des applications réseau avec le Wi-Fi, et des communication cellulaire.

Une alimentation de 9 à 30 VDC

Le NISE 105 accepte une alimentation comprise entre 9 et 30 VDC, avec une tension nominale de 24 VDC.

Cette large plage facilite son intégration dans différents équipements industriels et armoires électriques alimentés en courant continu. Une entrée dédiée permet également la commande de mise sous tension et d'arrêt à distance.

Fonctionnement de -20°C à +70°C

Avec des composants de grade industriel et une circulation d'air ambiante conforme aux conditions, le NISE 105 est spécifié pour fonctionner entre -20 °C et +70 °C. Les essais de température mentionnés sont IEC 60068-2-1, IEC 60068-2-2 et IEC 60068-2-14.

Sa température de stockage s'étend de -30°C à +85°C, avec une humidité relative comprise entre 10 et 95 % sans condensation.

La conception sans ventilateur repose sur un châssis en aluminium et métal. Le système est également spécifié pour différentes contraintes de chocs et vibrations selon le support de stockage utilisé.

Pour quelles applications utiliser le NISE 105 ?

Le NISE 105 est idéal pour les applications d'automatisation industrielle, M2M, communication industrielle et réseau.

Il se positionne notamment pour :

• communication avec des équipements série ;
• acquisition de données industrielles ;
• passerelle entre réseaux et équipements terrain ;
• supervision locale ;
• intégration dans une machine ;
• applications M2M ;
• contrôle et communication en environnement industriel.

Version disponible

Options et accessoires

Besoin de valider le NISE 105 pour votre installation ?

Interfaces série, réseau, stockage, communication sans fil ou système d'exploitation : vérifions ensemble que le NISE 105 correspond réellement aux équipements à connecter et aux contraintes de votre application.

Transmettez-nous votre besoin et les interfaces nécessaires. Nos spécialistes peuvent vous accompagner dans la validation de la configuration et vous proposer une alternative plus récente si le projet l'exige.

→ Demander une configuration et un devis, via notre formulaire ci-dessous, pour le NISE 105.
