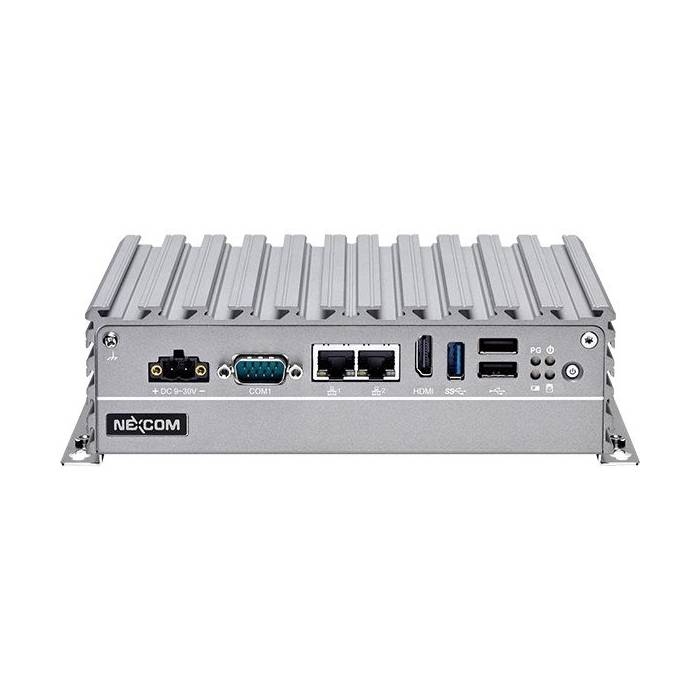

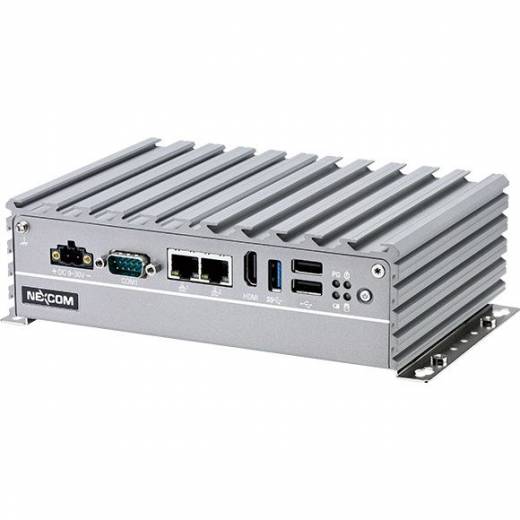

-Présentation NISE 105U Nexcom/NexAIoT – PC Fanless industriel Celeron J1900 4 COM
Le NISE 105U de NexAIoT est un PC Fanless industriel compact équipé d’un processeur Intel® Celeron® J1900 Quad Core cadencé jusqu’à 2,42 GHz. Sa conception sans ventilateur associe quatre ports série, deux interfaces Gigabit Ethernet, trois ports USB, un double affichage et plusieurs possibilités de stockage et d’extension.
Avec des dimensions de 185 × 131 × 54 mm, le NISE 105U peut être intégré dans une machine, un équipement industriel ou une armoire disposant d’un espace limité. Il complète la gamme de PC Fanless industriels pour les applications nécessitant une forte connectivité sans recourir à un PC de grande dimension.
Intel Celeron J1900 Quad Core et jusqu’à 8 Go de RAM
Le NISE 105U embarque un processeur Intel® Celeron® J1900 Quad Core à 2,42 GHz. Il dispose d’un emplacement SO-DIMM acceptant jusqu’à 8 Go de mémoire DDR3L 1066/1333 MHz, non-ECC et unbuffered.
Cette configuration est adaptée aux applications de contrôle, de communication, d’acquisition de données, de supervision locale ou d’exécution de logiciels industriels ne nécessitant pas les performances d’un processeur Intel Core.
4 ports série pour connecter les équipements terrain
La connectique série constitue l’un des points forts du NISE 105U.
Le système dispose de quatre ports COM DB9 :
- COM1 : RS-232/422/485 ;
- COM2 : RS-232/422/485 ;
- COM3 : RS-232 ;
- COM4 : RS-232.
Les ports COM1 et COM2 disposent d’un contrôle automatique du flux et leur configuration RS-232/422/485 s’effectue sans cavalier.
Cette connectique permet de raccorder différents équipements industriels utilisant encore des communications série : automates, contrôleurs, instruments, lecteurs, périphériques ou autres équipements terrain.
Le NISE 105U trouve ainsi naturellement sa place dans les projets de fabricants de machines et OEM qui doivent centraliser le traitement des données et la communication avec plusieurs équipements dans une même machine.
2 ports Gigabit Ethernet et 3 ports USB
Deux interfaces Gigabit Ethernet Intel® I210-AT sont intégrées. Elles prennent en charge les fonctions Wake-on-LAN, teaming et PXE.
Le NISE 105U dispose également de :
- 1 × USB 3.0 ;
- 2 × USB 2.0.
Il peut ainsi connecter plusieurs périphériques USB tout en utilisant deux interfaces réseau indépendantes pour dialoguer avec différents équipements ou réseaux industriels.
Pour les applications nécessitant la collecte et la transmission de données entre plusieurs équipements, retrouvez également nos solutions de communication industrielle, IoT et télégestion.
Double affichage indépendant HDMI et DVI-I
Le NISE 105U prend en charge deux affichages indépendants grâce à ses sorties :
- 1 × HDMI ;
- 1 × DVI-I.
La sortie DVI-I peut également être utilisée avec un écran VGA via un convertisseur DVI-I vers VGA compatible.
Cette configuration permet par exemple d’utiliser un écran opérateur associé à un second moniteur de supervision ou d’afficher simultanément deux interfaces différentes.
Stockage M.2 et SATA 2,5 pouces
Deux possibilités de stockage sont prévues :
- 1 × emplacement M.2 Key B / B+M au format 2242 ;
- 1 × emplacement SATA 2.0 pour disque HDD ou SSD 2,5 pouces.
Le choix entre stockage M.2 et disque 2,5 pouces permet d’adapter la configuration à la capacité nécessaire, à l’encombrement disponible et aux contraintes de chocs et de vibrations de l’application.
Extension mini-PCIe pour les communications sans fil
Un emplacement mini-PCIe permet d’ajouter un module de communication compatible.
NEXCOM prévoit notamment des configurations Wi-Fi et 3.5G via cet emplacement. Deux passages d’antenne sont intégrés au châssis.
Le NISE 105U peut ainsi assurer la communication avec des équipements raccordés localement tout en disposant d’une connexion sans fil adaptée au projet.
4 entrées et 4 sorties numériques
Le système dispose en interne de :
- 4 × GPI ;
- 4 × GPO.
Ces E/S numériques fonctionnent en 5 V TTL et permettent d’ajouter des échanges simples avec des signaux ou équipements externes.
Alimentation étendue de 9 à 30 VDC
Le NISE 105U accepte une alimentation comprise entre 9 et 30 VDC.
Cette plage d’entrée facilite son intégration dans différents équipements industriels alimentés en courant continu. Un connecteur permettant la mise sous tension ou l’arrêt à distance est également disponible.
Un adaptateur secteur 24 V / 60 W est proposé en option.
Fonctionnement de -10°C à +60°C
Le NISE 105U est spécifié pour fonctionner entre -10°C et +60°C avec circulation d’air ambiante, selon les essais IEC 60068-2-1, IEC 60068-2-2 et IEC 60068-2-14.
Sa température de stockage s’étend de -30°C à +85°C, avec une humidité relative de 10 à 95 % sans condensation.
La conception repose sur un châssis en aluminium et métal dépourvu de ventilateur.
Avec un stockage M.2, le système supporte des chocs jusqu’à 50 G et des vibrations jusqu’à 2 Grms. Avec un disque HDD, les valeurs annoncées sont respectivement de 20 G et 0,5 Grms.
Le NISE 105U est certifié CE et FCC Class A.
Applications du NISE 105U
Le NISE 105U peut être utilisé pour différentes applications industrielles nécessitant une plateforme compacte et plusieurs interfaces de communication :
- automatisation de machines ;
- acquisition et traitement de données ;
- communication avec des équipements série ;
- supervision locale ;
- applications M2M ;
- passerelle de communication ;
- connexion d’équipements Ethernet ;
- intégration d’un logiciel industriel ;
- équipements nécessitant deux affichages indépendants.
Version disponible
| RÉFÉRENCE | P/N | PROCESSEUR | CONFIGURATION |
|---|---|---|---|
| NISE 105U | 10J00010522X0 | Intel® Celeron® J1900 Quad Core 2,42 GHz | PC Fanless industriel, 4 COM, 2 GbE, 3 USB, HDMI + DVI-I, 9 à 30 VDC |
Options et accessoires – NISE 105U
| OPTION / ACCESSOIRE | RÉFÉRENCE / FORMAT | UTILISATION |
|---|---|---|
| Adaptateur AC/DC 24 V – 60 W | 7400060061X00 | Alimentation secteur 24 V / 60 W, sans cordon d’alimentation |
| Module Wi-Fi mini-PCIe | Mini-PCIe Full-size compatible | Ajout d’une connexion Wi-Fi |
| Module 3.5G mini-PCIe | Mini-PCIe Full-size compatible | Ajout d’une communication cellulaire compatible |
| Stockage M.2 SATA | M.2 Key B / B+M 2242 | Extension du stockage |
| HDD / SSD 2,5 pouces | SATA 2.0 | Stockage interne 2,5 pouces |
| Convertisseur DVI-I vers VGA | Compatible DVI-I / VGA | Connexion d’un écran VGA à la sortie DVI-I |
Besoin de configurer le NISE 105U pour votre application ?
Vous devez connecter plusieurs équipements série, séparer deux réseaux Ethernet ou ajouter une communication sans fil ?
Décrivez-nous votre application, les équipements à raccorder et vos contraintes d’intégration. Nos spécialistes vous accompagnent dans la validation du NISE 105U et de ses options, ou dans le choix d’une référence plus récente si votre projet nécessite davantage de performances.
→ Demander un devis pour le NISE 105U via notre formulaire ci-dessous.
