Présentation

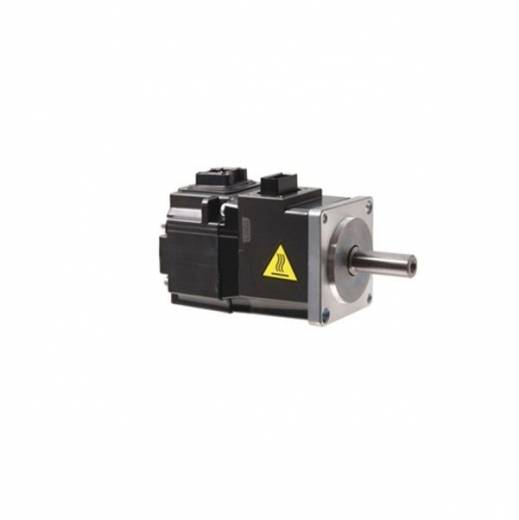

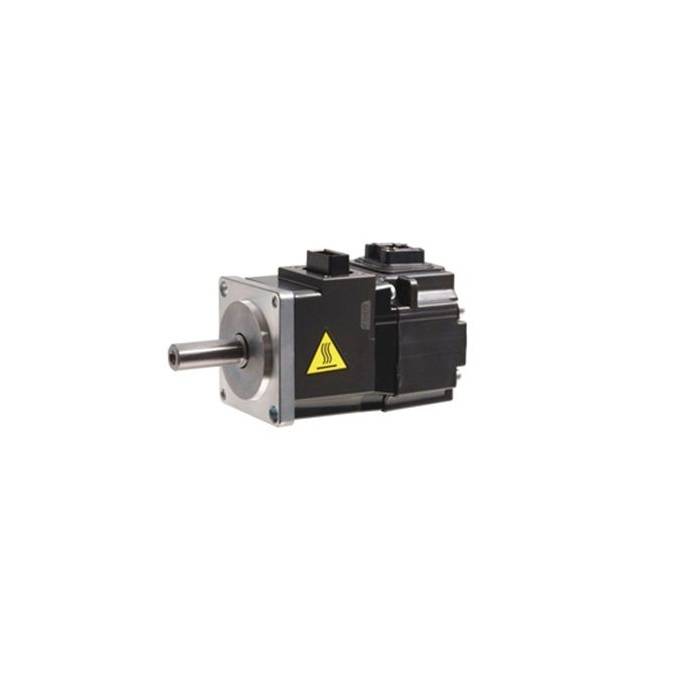

-Présentation Servomoteur HG-MR 200V inertie ultra basse IP65 courant nominal 1,0 à 5,8 A
La série de servomoteurs HG-MR en version 200V, de notre partenaire Mitsubishi, représente des servomoteurs en inertie ultra basse.
Le moment d’inertie du moteur permet d'utiliser cet appareil sur les machines fonctionnant selon des opérations de positionnement très dynamiques et des temps de cycles très courts.
Ces servomoteurs HG-MR sont idéales dans les domaines d'applications comme les inséreuses, monteuses, soudeuses, les perceuses pour circuits imprimés, les testeurs sur circuits, les imprimantes à étiquettes, les machines pour tricot et broderie et les robots de très petite taille et extrémités de robots.
L'inclusion d'un système de détection de position absolu élimine le besoin d'une séquence homing, un DOG approximatif et d'autres capteurs, ce qui contribue à réduire le temps et à améliorer la fiabilité.
L'utilisation de ces servomoteurs est extrêmement efficace et garantit une grande stabilité pour de faibles vitesses.
Le mode absolu Mitsubishi Electric permet de configurer un système pour la détection de la position à valeur absolue qui peut être commandé depuis une interface entrées/sortie traditionnelle avec le signal du train d'impulsions.
Cette série de servomoteurs est associée au servoamplificateur MR-J4.
Liste des modèles servomoteurs HG-MR 200V :
| Modèles |
Puissance kW |
Couple nominal (Nm) |
Vitesse nominale (tr/min) |
Courant nominal (A) |
|---|---|---|---|---|
| HG-MR053 | 0,05 kW | 0,16 Nm | 3000 tr/min | 1,0 A |
| HG-MR13 | 0,1 kW | 0,32 Nm | 3000 tr/min | 0,9 A |
| HG-MR23 | 0,2 kW | 0,64 Nm | 3000 tr/min | 1,5 A |
| HG-MR43 | 0,4 kW | 1,3 Nm | 3000 tr/min | 2,6 A |
| HG-MR73 | 0,75 kW | 2,4 Nm | 3000 tr/min | 5,8 A |

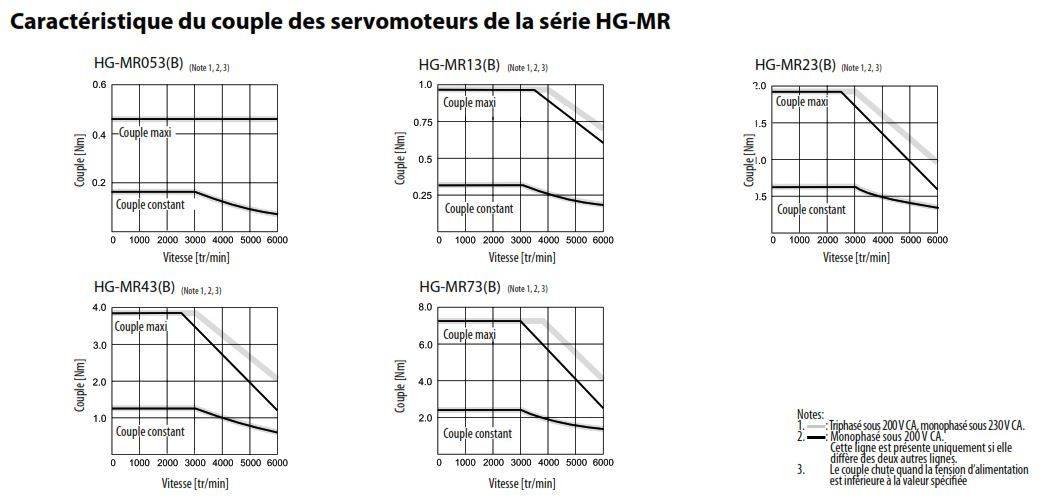

Caractéristiques
+
