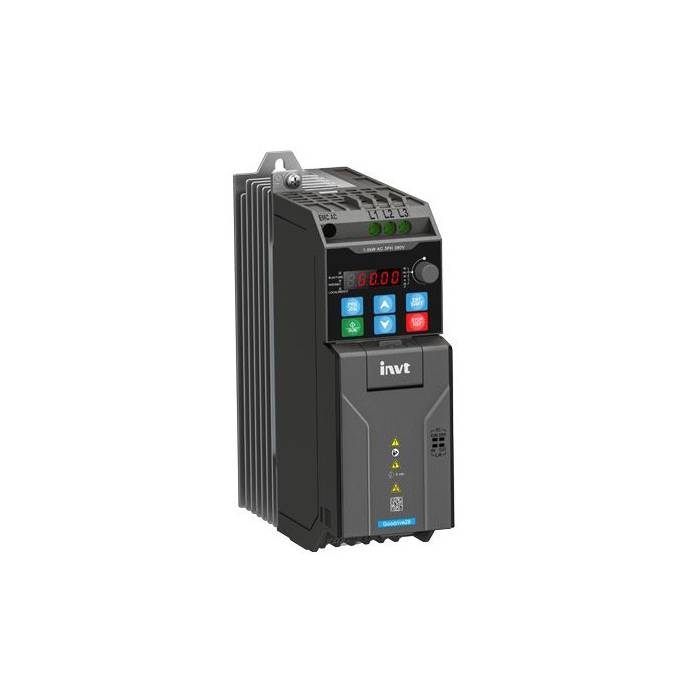

Variateur de fréquence INVT GD28 : compact, ouvert et et performant pour vos moteurs industriels

Le GD28 INVT est un variateur de fréquence généraliste destiné aux systèmes d’entraînement industriels. Sa conception vise un équilibre intéressant entre performance moteur, compacité, sécurité, facilité de mise en service et communication industrielle.

Il est particulièrement adapté lorsqu’un intégrateur, un constructeur de machines ou un service maintenance souhaite réduire l’encombrement dans l’armoire électrique, tout en conservant des fonctions utiles au quotidien : paramétrage rapide, protection moteur, communication terrain, freinage, sécurité et reprise de fonctionnement après perturbation réseau.

Le GD28 intègre de série une unité de freinage, ce qui permet de réduire le besoin en éléments externes sur certaines applications nécessitant un freinage dynamique. Il prend également en charge la surveillance de température moteur via entrées digitales ou analogiques, avec compatibilité PTC, PT100, PT1000 et KTY84.

Pour les applications avec charges variables ou exigences de productivité, le GD28 propose un double dimensionnement light load / heavy load :

• En charge légère : surcharge de 110 % pendant 60 secondes,
• En charge lourde : surcharge de 150 % pendant 60 secondes.

Pourquoi choisir le variateur INVT GD28 ?

Un variateur compact pour gagner de la place en armoire

Le GD28 a été conçu pour réduire l’encombrement. Le catalogue annonce un gain moyen de 35 % en espace d’installation par rapport à la génération précédente. En environnement inférieur à 40 °C, l’installation côte à côte sans espace est également prise en charge, ce qui permet d’optimiser les armoires avec plusieurs variateurs.

Les tailles A et B (voir catalogue) peuvent être installées au mur ou sur Rail-DIN avec accessoire. Les tailles C, D et E peuvent aussi être montées en bride, avec dissipateur placé à l’extérieur pour améliorer le refroidissement.

Une mise en service plus simple avec le port Type-C

Le port Type-C intégré permet de connecter le variateur à un PC avec un câble standard. L’intérêt est très concret : lire, modifier, sauvegarder, importer ou exporter des paramètres sans passer par un adaptateur USB/RS-485 et sans alimentation principale du variateur.

C’est un vrai plus pour les équipes maintenance, les tableautiers et les intégrateurs qui doivent configurer plusieurs variateurs ou préparer les paramètres avant installation.

Des performances moteur adaptées aux machines industrielles

Le GD28 supporte le contrôle V/F et le contrôle vectoriel sans capteur SVC. En SVC, il offre jusqu’à 200 % de couple au démarrage à 0,5 Hz pour moteurs asynchrones, avec un temps de réponse couple inférieur à 10 ms et une précision de contrôle couple annoncée à 5 %.

Il prend aussi en charge le speed tracking, utile pour redémarrer un moteur déjà en rotation de manière plus fluide, ainsi qu’une fonction de maintien lors de perte transitoire d’alimentation, permettant au variateur de continuer à fonctionner dans un délai effectif grâce à l’énergie régénérée.

Une sécurité intégrée avec la fonction STO SIL3

Le GD28 intègre une fonction Safe Torque Off – STO, conforme SIL3 et PL e selon le catalogue. Cette fonction permet d’éviter un démarrage non intentionnel du variateur et renforce la sécurité lors des interventions de maintenance ou d’exploitation.

Une communication industrielle évolutive

Le variateur GD28 dispose de série d’une communication RS-485 Modbus RTU. Pour les projets nécessitant une intégration réseau plus poussée, une carte optionnelle permet de prendre en charge plusieurs protocoles : PROFINET, EtherCAT, EtherNet/IP et Modbus TCP.

Cette souplesse facilite l’intégration du GD28 dans des machines ou lignes pilotées par différents automates industriels.

Applications industrielles du variateur INVT GD28

Le GD28 est positionné comme un variateur généraliste pour de nombreuses applications industrielles, notamment : machines-outils, textile, impression et emballage, agroalimentaire, batteries lithium, logistique, électronique 3C, caoutchouc et plasturgie, câbles et HVAC.

Plasturgie

Pour les extrudeuses, souffleuses ou machines de film soufflé, le GD28 peut répondre à des besoins en charges légères ou lourdes. Son couple élevé à basse fréquence permet de sécuriser les phases de démarrage à faible vitesse.

Impression et emballage

Sur les machines de découpe, couchage ou laminage, le format compact du GD28 permet de limiter l’espace en armoire. La fonction STO intégrée et l’unité de freinage embarquée sont également utiles sur des machines où sécurité, précision et répétabilité sont importantes.

Machines-outils

Le variateur de vitesse GD28 peut être utilisé sur des tours CNC, centres d’usinage, machines de gravure ou rectifieuses, grâce à son couple de démarrage élevé, son temps de réponse rapide et son conduit d’air séparé. Le GD28 est conçu pour supporter les environnements exposés aux fluides de coupe corrosifs.

Pompes, ventilateurs et compresseurs

Pour les applications HVAC, pompage ou ventilation, le GD28 dispose d’une fonction PID intégrée, du speed tracking pour redémarrage fluide, d’une large plage de tension d’entrée et d’un algorithme d’économie d’énergie en charge légère.

Agroalimentaire et convoyage

Sur les mélangeurs, remplisseuses, convoyeurs, pompes ou ventilateurs, le GD28 apporte un démarrage stable à basse vitesse et un contrôle plus précis du process, avec une fonction STO pour renforcer la sécurité des équipements et des opérateurs.

Pour quels projets choisir le GD28 ?

Le variateur INVT GD28 est pertinent pour les projets qui nécessitent :

• Un variateur compact pour réduire l’espace en armoire ;
• Une mise en service rapide via PC ;
• Une communication simple en Modbus RTU ;
• Une intégration possible sur réseaux PROFINET, EtherCAT, EtherNet/IP ou Modbus TCP ;
• Une fonction STO intégrée ;
• Un pilotage de moteurs asynchrones ou synchrones à aimants permanents ;
• Une solution polyvalente pour machines industrielles, convoyage, pompes, ventilation, textile, plasturgie ou agroalimentaire.

IP Systèmes vous accompagne dans le choix de votre variateur INVT GD28

Choisir un variateur ne se limite pas à regarder la puissance en kW. Il faut aussi analyser le courant moteur, le type de charge, le mode de freinage, les contraintes de communication, la température en armoire, l’environnement de fonctionnement et les besoins de sécurité.

IP Systèmes vous accompagne pour sélectionner la bonne référence GD28 selon votre application : moteur asynchrone ou synchrone, charge légère ou lourde, alimentation disponible, communication souhaitée, montage en armoire ou intégration machine.

Vous avez un doute sur le dimensionnement ? Transmettez-nous les caractéristiques de votre moteur et de votre application : nous vous aidons à valider la référence adaptée.

Besoin d’un variateur INVT GD28 pour votre application ?

Nos équipes vous accompagnent dans le choix, le dimensionnement et l’intégration de votre variateur de fréquence INVT GD28.

Demandez votre devis ou contactez-nous, en utilisant le formulaire ci-dessous, pour valider la référence adaptée à votre moteur, votre charge et votre environnement industriel.
