Présentation

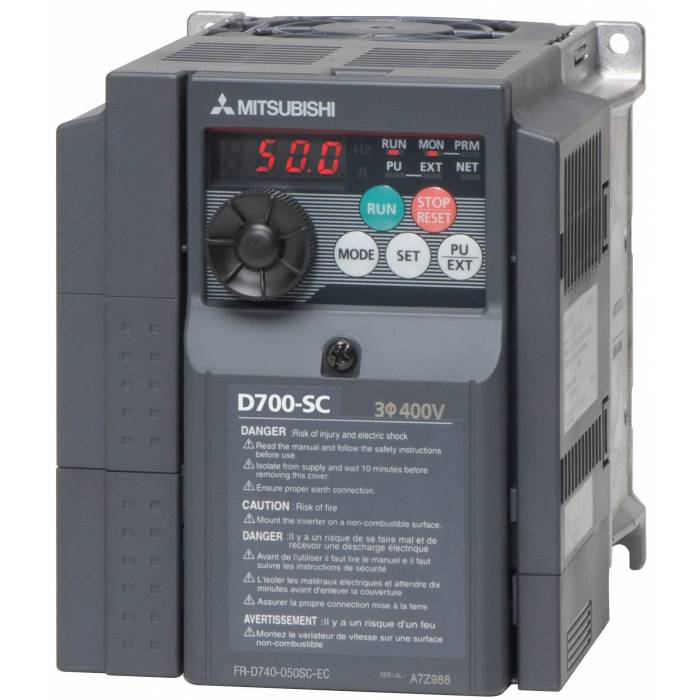

-Présentation Variateur de vitesse FR-D700 IP20 mono-tri 200V 400V 0,1 à 7,5 kW Mitsubishi
Les variateurs de fréquence de la série FR-D700 sont un nouveau tournant dans les petits entraînements et vous facilitent l’entrée dans les entraînements à vitesse variable. La convivialité de cette série fait des FR-D700 un choix d’excellence pour les applications standard. La série FR-D700 convient parfaitement pour les entraînements standards partout où l’encombrement est réduit.
Des fonctions et caractéristiques d’appareils bien pensées comme le câblage simplifié grâce aux bornes à ressort, la console de paramétrage avec affichage par LED ainsi qu’une meilleure utilisation de la puissance à faible régime. font des variateurs de fréquence FR-D700 les nouveaux standards ultra compacts.
Le variteur mono-tri FR-D700 SC se distingue particulièrement grâce à son utilisation conviviale. L’unité de commande intégrée avec la console de paramétrage permet de saisir tous les paramètres des entraînements nécessaires : une économie de temps et d’argent pour les utilisateurs.

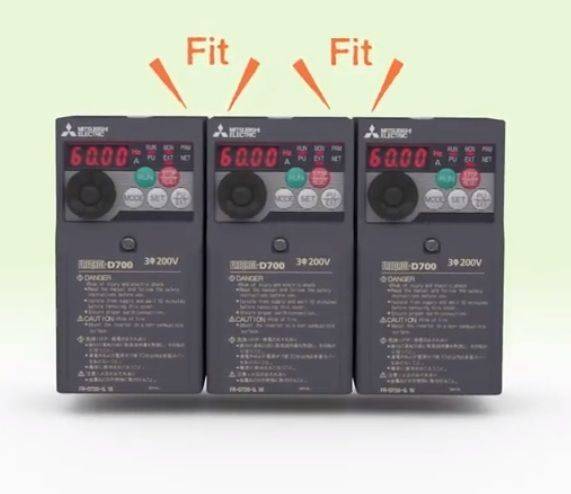

Le FR-D700 SC s’avère être le choix d’excellence pour les applications complexes et simples. Ses champs d’application type sont le transport de matériaux, les machines-outils ou les entraînements de portes et portails. La série FR-D700 SC dispose d’un arrêt d’urgence bicanal pour un arrêt sûr du couple. La série de variateur FR-D700 SC se conforme ainsi aux standards ISO 13849-1, PLd et IEC 60204-1 Cat. 0. Pour finir, les variateurs de vitesse FR-D700 SC ultra compacts se montent côte à côte.
Cela permet un gain de place précieux dans l’armoire de distribution.
Liste des variateurs FR-D720 monophasés 200 à 240 VAC 0,1 à 2,2 kW :
| Modèles |
Courant nominal (A) |
Puissance moteur (kW) |
Dimensions (LxHxP mm) |
|---|---|---|---|
| FR-D720S-008SC-EC | 0,8 A | 0,1 kW | 68x128x80,5 |
| FR-D720S-014SC-EC | 1,4 A | 0,2 kW | 68x128x80,5 |
| FR-D720S-025SC-EC | 2,5 A | 0,4 kW | 68x128x142,5 |
| FR-D720S-042SC-EC | 4,2 A | 0,75 kW | 68x128x162,5 |
| FR-D720S-070SC-EC | 7,0 A | 1,5 kW | 108x128x155,5 |
| FR-D720S-0100SC-EC | 10,0 A | 2,2 kW | 140x150x155,5 |
Liste des variateurs FR-D740 triphasés 380 à 480 VAC 0,4 à 7,5 kW :
| Modèles |
Courant nominal (A) |
Puissance moteur (kW) |
Dimensions (LxHxP mm) |
|---|---|---|---|
| FR-D740S-012SC-EC | 1,2 A | 0,4 kW | 108x128x129,5 |
| FR-D740S-022SC-EC | 2,2 A | 0,75 kW | 108x128x129,5 |
| FR-D740S-036SC-EC | 3,6 A | 1,5 kW | 108x128x135,5 |
| FR-D740S-050SC-EC | 5,0 A | 2,2 kW | 108x128x155,5 |
| FR-D740S-080SC-EC | 8,0 A | 3,7 kW | 108x128x165,5 |
| FR-D740S-120SC-EC | 12 A | 5,5 kW | 220x150x155 |
| FR-D740S-160SC-EC | 16 A | 7,5 kW | 220x150x155 |
